产品名称:高光通量光谱仪
产品型号: 205
产品品牌: Mcpherson
Mcpherson -205光谱仪提供三种不同型号的谱仪供客户选择

1、f/3.2 大尺寸光栅,具有更大的光通量     型号为:205f
2、f/4.3最多可配置4块光栅,可覆盖更宽的波长范围 型号为:205wr
3、f/6.9 双光栅结构或者f/4.3选择嵌入式光栅   型号为:205

  • 更宽的光谱覆盖范围 可配置AL+MgF2镀膜
  • 精密的微米量级可调狭缝
  • 双塔轮架配置嵌入式光栅
  • 光栅以他们的顶点为轴进行旋转
  • 可光学成像及大的成像焦面
  • 坚固的结构及多狭缝配置

205的三款不同型号的谱仪的开发,用以满足各种各样的实验的要求,半米长焦距的谱仪,凭借其最适合的分辨率、光通量及外形尺寸要求,成为了市场占有率较高的型号。每个实验室都可容纳半米焦距尺寸的谱仪,并且每个系统的应用程序都是独一无二的。205还可以在给定的实验数据下进行定制产品。在合理选择光栅的情况下,波长覆盖范围可从200nm-78um, 所有版本都可以提供高精度数字扫描控制台或光学校正的成像功能,除了205wr以外其余型号都可配置以上两种功能附件。
Model 205wr配置4块光栅结构,可配置110mm×110mm嵌入式光栅,非常适用于扫描光谱的校准和宽波长范围光谱的测试。在保证从紫外覆盖至长波红外光谱范围的基础上,还能保证具有最大的光通量。
Model 205f使用的光栅尺寸为120mm×150mm,以获得非凡的聚光效果与光通量。优化的孔径比满足弱光测试的应用,如拉曼或者光致发光的测量,系统可配置高精度的789A-3数字扫描器,也可提供带有光学影响矫正功能的光学镜片。


技术参数

焦距500mm, Czerny Turner design Monochromator / Spectrometer
狭缝位置Axial and lateral with optional extra entrance and exit port selection mirrors depending on version
f / No.f/6.9, f/4.3, f/3.2 with turret or single grating holder depending on version
波长精度+/-0.2nm (on counter, with 1200 G/mm grating)
波长重复性+/- 0.01nm (with 1200 G/mm grating)
焦平面25mm, multiply dispersion by the width of your detector for range
波长范围refer to grating of interest for range










光栅选择

Grating (G/mm) (others available)36002400180012006003001507550
Wavelength Range from 185-nm to430nm650nm860nm1.3um2.6um5.2um10.4um20.8um78um
First Order Littrow Blazeholoholoholoholo300 nm750 nm1.25 um2.0 um45 um
  240 nm 250 nm500 nm1.0 um2.5 nm3.0 nm
  300 nm 300 nm750 nm3.0 um4.0 um8.0 um
    500 nm1.0 um4.0 um6.0 um10.0 um
    750 nm1.85 um 8.0 um12.0 um
    1.0 um
Resolution (nm) at 313.1-nm0.0160.020.030.040.080.160.320.641
Dispersion (nm/mm)0.50.831.11.663.336.713.326.640

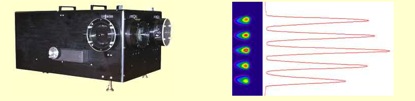

Mcpherson 500焦距 f/3.2 型号为205f成像图例
