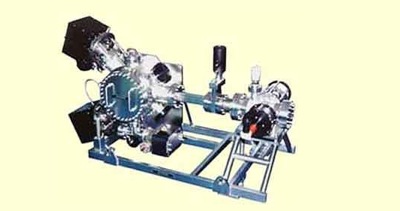

产品名称:真空紫外光谱仪-251
产品型号: 251
产品品牌: Mcpherson
适用于软X射线和极紫外(EUV)的环形光栅平场光谱仪

  • 相差校正环面光栅
  • CCD直接探测
  • 光谱数据快速收集
  • 平面探测器MCP、CCD)连接简便
  • 真空度可达10e-9 torr
  • 任何角度操作
  • 多种探测器可选
    Mcpherson公司生产多种工作在极紫外和软X射线波段的光谱仪。对于某些特殊的应用,此种光谱仪应用于特殊波长光谱的分析。对于开发激光激发的13.5nm的氙灯等离子极紫外光源和诊断托卡马克装置的短寿命的等离子体等实验,平场相差校正光谱仪是最佳选择,并且具有明显的优势。
    平场环面光谱仪主要工作在固定的波段,光学上环面和相面校正的设计方法,决定了光谱仪只能工作于固定的光谱波段。由于紧密型的设计及工艺复杂等特点,光栅的选择也是非常有限的。相对简单的光学系统,即可获得成像效果,又可得到良好的光谱分辨率。此类光谱仪既可利用CCD相机直接探测高能量光谱,也可使用MCP微通道板像增强器作为时间分辨的光谱分析。




    光谱仪使用灵活性大,比如天体物理仪器标定就选用罗兰圆掠入射光谱仪Model 248/310G对于此类光谱波段,使用范围非常广,可以选用不同的光栅,以获得非常好的光谱分辨率。


 技术参数

   Model 251型环面光栅平场光谱仪:
   相差校正平场环面光谱仪的焦平面为40mm,适合于微通道板的像增强器。紧凑的和通用的光谱仪结构非常牢固。此套仪器主要应用于托克马克等离子研究实验。可安装2-3个光栅塔轮,衍射光栅同时背靠背放置,双驱动,用于宽光谱的等离子体扫描时,可提供更大的机械扫描范围,可根据具体需求定制。


偏向角G/mm分辨率(nm)焦平面宽度 (mm)光谱范围(nm)光谱范围(eV)
14021050.05409.5 to 32130 to 39
1404500.104010 to 110124 to 11
1402900.164015.5 to 17080 to 7


Model 343环面光栅平场光谱仪
环面光谱仪通过旋转光栅来选择波长范围,固定的狭缝位置,可利用双光栅塔轮增加波长扫描范围,并通过相差校正来获得更好的分辨率。


偏转角G/mmf/no.分辨率(nm)光谱范围(nm)光谱范围(eV)
14227510.9< 0.550 to 30025 to 4



    251型环面光栅光谱仪具有两个平行光路或者两个探测器,可测量高分辨光谱。在核聚变试验中,光谱仪的平行探测通道装置可收集更多的等离子体形成的数据。

    我们大部分仪器在科研领域中使用,我们尽力收集使用相关应用的文献,希望这些文献
为您的应用提供帮助。以下是使用我们仪器文章。
