产品名称:小型傅里叶变换近红外光谱仪SWS6211
产品型号: SWS6211
产品品牌: Neospectra
NeoSpectra是目前市场上最精巧、低成本的傅立叶变换近红外线(Fourier Transform InfraRed, FT-IR)光谱仪。与市面上的小型近红外线光谱仪不同,NeoSpectra主要系由低成本、高校准度的元件所构成。

第一代Neospectra的产品主要应用在波长为1100~2500nm之间的近红外光谱区,该产品有三个不同配置选择,可透过分析光谱响应(Spectral Response)来量化和鉴定待测物。


小型傅立叶变换近红外光谱仪SWS621


小型傅立叶变换近红外光谱仪主要说明:

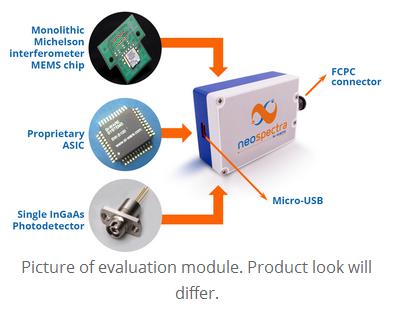

在当今市场上NeoSpectra的SWS6211是最紧凑,成本最低的傅里叶变换红外(IR)光谱分析仪。他们提供产品功能跟标准台式红外光谱仪器相同:通过测量材料的光谱响应进行材料量化和识别。NeoSpectra的核心技术是基于半导体微电子机械系统(MEMS)精密加工技术。

SWS62221传感器本身决定输入光的光波在近红外光谱范围内(可选择波长为1250 - 2500nm)。光通过光纤耦合。最后得到的光谱数据可以通过USB直接转移到外部主机。


小型傅立叶变换近红外光谱仪特征:

低成本嵌入式NIR光谱传感器解决方案
用一个光电探测器制造出最小的傅立叶变换红外光谱仪的解决方案
光谱范围广(λ:1250 - 2500nm)
可大批量生产带来规模效益
快速,集成,数据处理
可调整光
用户可选择方案
低功耗
竞争力强


应用:

SWS62221光谱传感器,可应用于不同的工业和应用上。
典型的应用领域包括:
•食品和农业
•制药
•石油和天然气
•聚合物
•生物技术
•金属
•工业
•化学物质

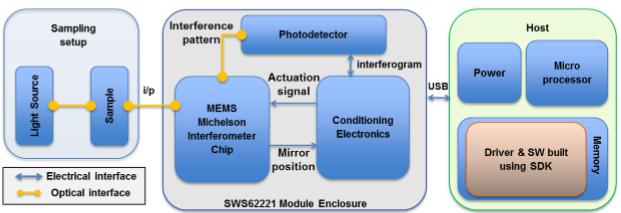

框图:



小型傅立叶变换近红外光谱仪规格书:

参数条件SWS62221-1.7SWS62221-2.1SWS62221-2.5单位
波长范围PSDª>maxPSD/101250-17001300-21001350-2500nm
分辨率在ƛ=1550nm,标准FWHM8或16nm
33.3或66.6cm¯¹
典型的信燥比2s扫描时间,Txᵇ,分辨率=16nm›3000:1 (@λ = 1,600 nm)›3000:1 (@λ = 1,950 nm)3000:1 (@λ = 2,050 nm)-
2s扫描时间,Rxᵈ,分辨率=16nm›1000:1 (@λ = 1,600 nm)›1000:1 (@λ = 1,950 nm)1,000:1 (@λ = 2,050 nm)-
温度操作-5: 40ᶠ
波长精度@λ = 1,400 nm; 温度< 40℃±1.5nm
波长重复度@λ = 1,400 nm; 吸收率等级 = 0.5 A.U., 分辨率: 16 nm±0.1nm
能量功耗USB 5V750mW

通信接口

电子接口USB2.0
光纤接口FCPC多模光纤,核心直径> = 400µm NA = 0.22
软件接口软件:SpectroMOST基本版& SDK版本
操作系统:Windows XP,Vista 7 8,Linux Ubuntu 12.04,Debian Linux机器:32和64位

典型的设置

 传输设置反射设置
典型的波长范围内耦合功率值> 3mw> 100uw

规格和参数定义:

参数定义
波长范围波长的范围定义为使波谱数据有意义的值的范围,较高和较低的波长极限取决于范围内最大功率谱密度的十分之一的那个波长点。
典型信燥比SNR的值是由噪声的均方根Nrms计算得到的,它是在每个波长100%线处的100个连续不断的标准差。SNR=1/Nrms
分辨率分辨率的定义是两个连续波长的最小区间(Δλ)除以模块所能区分的所有波数(Δv)。
两条连续不断的线能够完全的区分开,取决于两者的距离大于两者各自功率谱密度的半峰宽值的时候。
波数的分辨率在整个光谱范围内是恒定的。波长的分辨率Δλ和波数的分辨率Δv的关系满足公式:Δλ=Δvλ²

波长精确度波长的精确度是指测试的波长和标准波长的差异。
