产品名称:Newton 920系列科学级光谱CCD
产品型号: DU920
产品品牌: Andor
Newton 920系列科学级光谱CCD采用最高端的CCD平台,光谱速度可达1600幅谱每秒。采用1024*256规格的CCD芯片,包含背感光(BV),紫外增强,前感光,开放电极(OE)深耗尽(Deep Depleton)等不同的选项,来满足不同的实验需求。采用专利的真空密封技术,保证了制冷温度及耐久性。
主要特点:

  • 采用26um 1024*256芯片
  • 3MHz读出速度
  • 峰值量子效率95%
  • TE制冷,最低-100°C
  • UltraVac™真空密封技术,保证5年真空质保
  • 单光窗设计,将光损失降至最低
  • Fringe suppression技术(边缘抑制),消除背感光CCDetalon(干涉)效应
  • Dual AR 双镀膜选项,同时提升紫外及近红外波段量子效率
​主要技术参数:

型号
DU920PDU920PBx-DD

芯片类型
BV:背感光,可见波段优化
BU:背感光,紫外增强350nm优化
BU2:背感光,紫外增强250nm优化
BVF:背感光,可见光波段优化以及消除近红外etalon镀膜
OE:开放电极
BR-DD:背感光深耗尽CCD。带有消除etalon镀膜
BEX2-DD:背感光深耗尽CCD。带有消除etalon镀膜以及波段扩展双层抗反射膜
有效像素1024x2551024x256
像素尺寸(um)26x 26
探测面尺寸(mm)26.6x6.7 100% fill factor
最低制冷温度
风扇散热-80ºC
16度循环水散热-95ºC
10度循环水散热-100ºC
最大光谱速度(每秒)273(Full Vertical Binning)
1612(Crop Mode 20 rows)
144(OE,Full Vertical Binning)
1149(OE,Crop Mode 20 rows)
272(Full Vertical Binning)
1587(Crop Mode 20 rows)
光窗单石英窗口,无镀膜。防反射膜或MgF2可选BR-DD单石英窗口, 防反射镀膜(900nm优化)
BEX2-DD:单石英窗口,无镀膜
芯片级别1级芯片

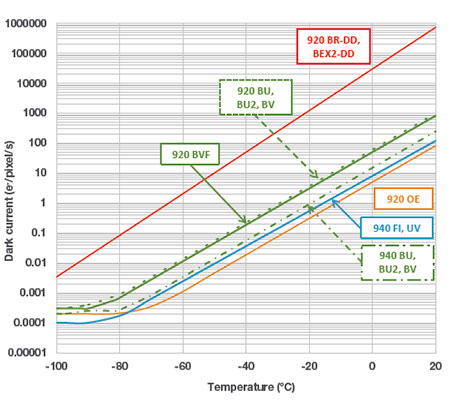

                                                 Newton CCD 温度-暗噪声曲线

海上船舶污染排放的空中监测
—— 采用Andor Shamrock 光谱仪及Newton 光谱探测器的先进光学遥感/遥测技术来防止船舶排放污染

尽管欧盟和美国的新法规要求航行在欧洲和美国沿海的船舶使用低硫航油,但由于执法难度大,违规风险小,在经济利益的驱动下,便宜的、高硫的燃料仍被许多轮船违法使用。然而,新技术的发展将改变这一现象。基于一对Andor紫外光谱仪构建的实时空中污染检测系统能够以每小时20艘的速度实时监控船舶污染。

空中遥感吸收光谱系统的核心光学模组由位于瑞典哥特堡的查莫斯大学(Chalmers University)地球与空间科学系的Johan Meliqvist 教授领导的研究小组研发。一对Andor的Shamrock 紫外光谱仪和Netwon相机,自空中300-400m高度探测海平面反射之太阳光穿透船舶羽焰后的吸收光谱,同时测量SO2(二氧化硫)和NO2(二氧化氮)的含量。测得的数据可与自动识别系统(AIS)的船舶位置与航速数据进行比对,再传送至港口检验机构进行进一步检查。

“我们的紧凑实验系统由Piper Navojo 轻型飞机搭载,并可更以适应最小的、最经济的飞机或直升机”,Johan Mellqvist教授说,“这样便能提供例行的、国际的海上执法监控,对于实现在未来十年中的硫和氮氧化物减排目标非常重要”。


“Newton 920相机Shamrock 303i光谱仪紧凑的体积和轻便的重量对于我们的机载应用有巨大的价值,然而我们选择Andor产品的主要原因是其高端的性能和功能全面的软件。性能对我们总是重要的,通过这套设备我们也在静态平台上采用这种技术对工业排放作遥测。” Mellqvist 教授总结说。

“轮船是欧盟境内二氧化硫(SO2)排放的最大来源之一,为欧洲多地的酸雨的重要成因。事实上,由于针对暖气用油、机动车汽柴油的排放控制越来越严格,海上船舶二氧化硫超标排放问题日益突出,已经相当于所有陆上二氧化硫排放的总和。”Andor公司产品专家Antoine Varagant称,“基于Newton 相机和Shamrock光谱仪,Johan的团队成功的演示了一套快速鉴别轮船总排放的高灵敏度、高精度设备。这种强有力的技术,结合位于Gotherburg的数据库,使他的团队可以进行国际船舶监控,为控制又一种全球污染源展示了一条道路。”



Andor Shamrock 光谱仪及Newton CCD相机
