产品名称:Newton 940系列科学级光谱CCD
产品型号: DU940
产品品牌: Andor
Newton 940系列科学级光谱CCD采用最高端的CCD平台。采用2048*512规格的CCD芯片,像元尺寸13.5um,是高分辨率光谱的理想选择。包含背感光(BV),紫外增强,前感光,开放电极(OE)深耗尽(Deep Depleton)等不同的选项,来满足不同的实验需求。采用专利的真空密封技术,保证了制冷温度及耐久性。
主要特点
  • 采用2048*512芯片
  • 像元尺寸13.5um,可得到更高的光谱分辨率
  • 3MHz读出速度

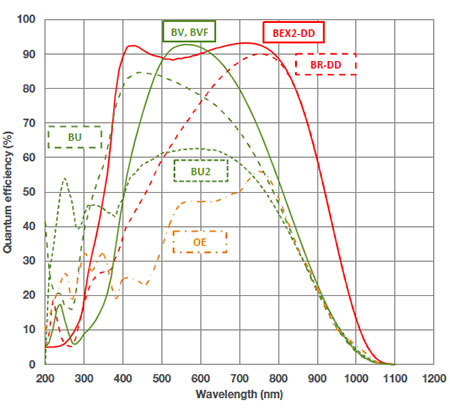

  • 峰值量子效率95%
  • TE制冷,最低-100°C
  • UltraVac™真空密封技术,保证5年真空质保
  • 单光窗设计,将光损失降至最低
  • Fringe suppression技术(边缘抑制),消除背感光CCDetalon(干涉)效应
  • Dual AR 双镀膜选项,同时提升紫外及近红外波段量子效率
主要技术参数:


芯片类型
BV:背感光,可见波段优化
BU:背感光,紫外增强350nm优化
BU2:背感光,紫外增强250nm优化
BVF:背感光,可见光波段优化以及消除近红外etalon镀膜
UV:前感光,UV镀膜
有效像素2048x512
像素尺寸(um)13.5x 13.5
探测面尺寸(mm)27.6x6.9 100% fill factor
最低制冷温度
风扇散热-80ºC
16度循环水散热-95ºC
10度循环水散热-100ºC
最大光谱速度(每秒)122(Full Vertical Binning)
943(Crop Mode 20 rows)
光窗单石英窗口,无镀膜。防反射膜或MgF2可选
芯片级别1级芯片

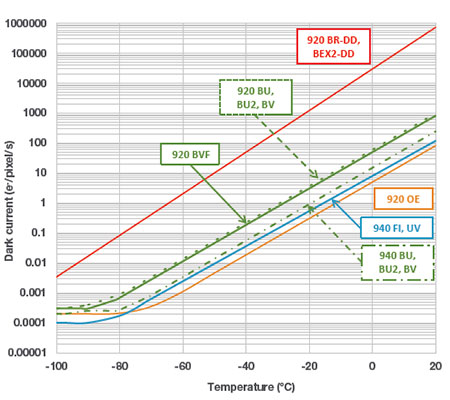

                                                Newton系列CCD温度-暗噪声曲线
