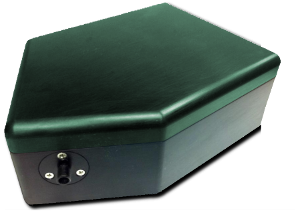

产品名称:532nm小型拉曼光谱仪
产品型号: Stroker 532 f/1.3
产品品牌: Wasatch
Stroker f/1.3 拉曼光谱仪是现在世界上微型谱仪中光通量最高的一款谱仪。设计的核心是采用了高效率的高密度体全息光栅(HD VPH),VPH光栅具有最大的衍射效率以及极低的杂散光。谱仪内部采用特殊定制的带有防反射镀膜的透镜,以达到更高的成像质量以及透过率。光谱探测器件采用低噪声的背感光硅阵列探测器。拉曼信号采用高NA值光纤耦合至谱仪狭缝,由于谱仪的效率大幅提升,系统无需制冷型的探测器,即使采用低能量的激光激发在很短的积分时间内也可以得到很好的信噪比。

特点:
高光通量小型拉曼光谱仪
非常优秀的成像质量
高密度体全息光栅(HD VPG
背感光硅CCD探测器
光纤或自由光输入
OEM解决方案


技术参数:
光路结构透射式光谱仪

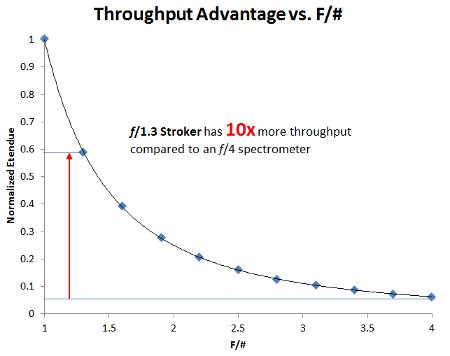

F/#f/1.3
狭缝尺寸50um×2mm
檗数范围0-4300cm
波长范围532nm~690nm
分辨率20cm@50um 狭缝
激发波长532nm

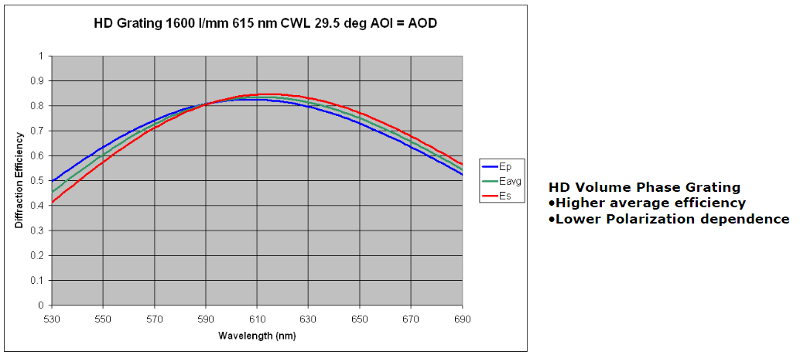

衍射光栅HD 1600 l/mm 体全息光栅
峰值衍射效率83%
数据接口USB2.0
CCDHamamatsu S10420-1006
有效像素1024×64
有效区域14.336×0.896mm

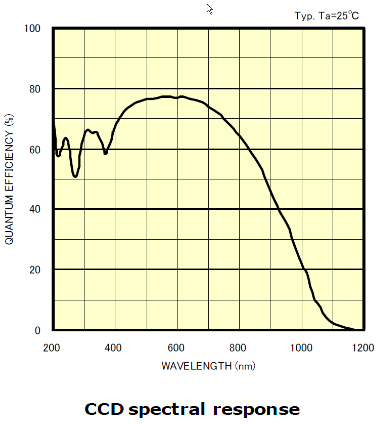

CCD量子效率峰值78%,拉曼波段平均70%
CCD制冷+15°C@室温(1分钟冷却时间)
CCD温度稳定性+/-0.1°C
光谱采集速度>200帧每秒
动态范围50,000:1
读出噪声6电子
外形尺寸125×120×50
