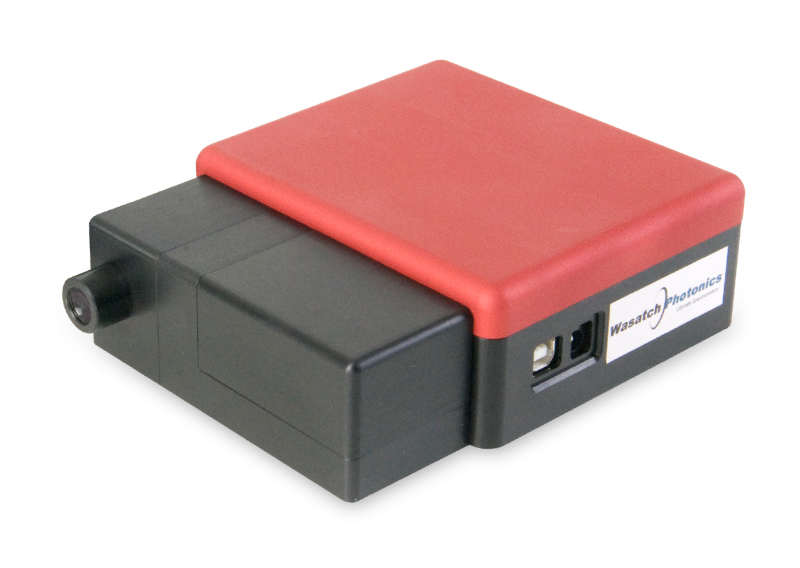

产品名称:785nm小型拉曼测试系统
产品型号: Stroker 785L
产品品牌: Wasatch
Strokrt 785L 在Stroker 785 f/1.3体全息光栅光谱仪的基础上集成了高稳定性的785nm激光器。并保证了与谱仪耦合的高效率。前段光学部件按照f/1.3的谱仪进行设计,保证最高的光学效率。内置高品质的滤光片,尽可能的提高透过率以及抑制瑞利散射。激光器输出功率为100mw,采用半导体制冷以及体布拉格光栅来保证激光器对于时间以及温度的稳定性。

产品特点:
高光通量一体化小型拉曼光谱仪
背感光近红外增强CCD探测器
内置100mw 785nm VBG激光器
OEM解决方案
手持拉曼解决方案

技术参数:

光路结构透射式光谱仪
F/#f/1.3
狭缝尺寸50um×2mm
檗数范围200-2000cm
波长范围800nm~940nm
分辨率10cm@50um 狭缝
激发波长785nm
衍射光栅HD 1624 l/mm 体全息光栅
峰值衍射效率83%
数据接口USB2.0
CCDHamamatsu S10420-1006
有效像素1024×64
有效区域14.336×0.896mm
CCD量子效率峰值78%,拉曼波段平均60%
CCD制冷+15°C@室温(1分钟冷却时间)
CCD温度稳定性+/-0.1°C
激光器类型VBG稳频单模半导体激光器
激光器控制打开/关闭
激光能量稳定性<1%,启动30秒后
检测极限 LOD<0.05% 异丙醇水溶液
定量限LOQ<0.35% 异丙醇水溶液
S/N550:1
光谱采集速度>200帧每秒
动态范围50,000:1
读出噪声6电子
外形尺寸5”×6.5”×2.0”
重量1.2Kg
