产品名称:光遗传学光源-Polygon400
产品型号: Polygon400
产品品牌: Mightex

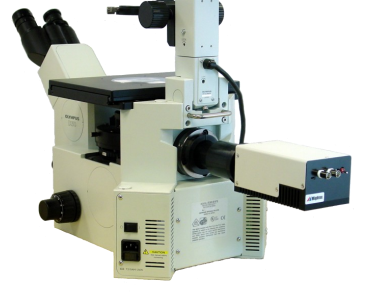

 Polygon400多波长动态空间照明器
 (型号: DSI-x-xxxx-xxxx-xxx-xxx)

产品介绍
空间定式化的照明再加上对时间和光谱的控制使得在生命科学的许多应用如光生物学以及萤光显微镜等的新技术应用成为可能。例如,在光生物学里,样本切片中选好的神经元可以用被用户定义的照明定式去刺激或者抑制。
Mightex的Polygon400多波长多波长动态空间照明器(DSI)使用独特的保持扩展性的光学设计集成了当今最先进的空间光调变器和高功率的LED以达到使用有限衍射分辨率情况下的高强度照明定式。采用了德州仪器公司(Texas  Instruments)的DLP空间光调变器来显示用户定义的图像定式。在Polygon400内部是一个独特的光学系统,该系统把来自LED光源的光传递到DLP平台然后又通过显微镜到达样本平面。这种系统化的设计能使得在保持有限衍射图像性能的前提下达到最大的光强度。

性能规格
照明区域及像素分辨率(1X倍率)

照明区域                       普通显微镜
LeicaNikonOlympusZeiss
高 (mm)8.78.77.87.2
宽 (mm)15.515.513.912.7
对角线 (mm)17.717.716.014.6
像素尺寸 (μm)18.018.016.214.8
要计算对准样品的照明区域和像素分辨率, 只需要简单地用物镜倍率去除一下上面的数字。例如, 在一个10x 物镜的
Olympus显微镜下, 照明区域是0.78mm x 1.39mm,像素分辨率是1.62μm。

可用的LED波长和输出功率

波长 (nm)                        输出功率 (mW)
静态图像模式脉冲模式
400TBDTBD
4708.015
5302.24.5
5901.53
6177.014
6307.014
6567.014
输出功率:对放在20x 0.75NA Olympus物镜下样品的初步估计。

型号选择

Model Name
DSI-G-000Polygon400 Dynamic Spatial Illuminator with lightguide as input light source. Lightguide or lightsource not included.
DSI-G-00CPolygon400 Dynamic Spatial Illuminator with lightguide as input light source, with C-mount. Lightguide or lightsource not included.
DSI-I-0400-0470-0590-000Polygon400 Dynamic spatial illuminator with three built-in LED sources: 400nm/470nm/590nm.
DSI-I-0470-000Polygon400 Dynamic spatial illuminator with one built-in LED sources: 470nm.
DSI-I-0470-00CPolygon400 Dynamic spatial illuminator with one built-in LED sources: 470nm. With C-mount.
DSI-I-0470-0530-000Polygon400 Dynamic spatial illuminator with two built-in LED sources: 470nm/530nm.
DSI-I-0470-0530-0617-000Polygon400 Dynamic spatial illuminator with three built-in LED sources: 470nm/530nm/617nm.
DSI-I-0470-0590-000Polygon400 Dynamic spatial illuminator with two built-in LED sources: 470nm/590nm.
DSI-I-0470-0590-00CPolygon400 Dynamic spatial illuminator with two built-in LED sources: 470nm/590nm. With C-mount.
DSI-I-0470-0590-0656-000Polygon400 Dynamic spatial illuminator with three built-in LED sources: 470nm/590nm/656nm.
DSI-I-0470-0617-000Polygon400 Dynamic spatial illuminator with two built-in LED sources: 470nm/617nm.
