产品名称:Alpao变形镜
产品型号: Hi-Speed DM
产品品牌: Alpao

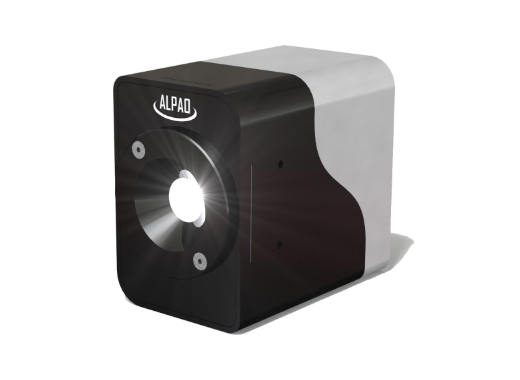

Alpao变形镜

Alpao变形镜是一款使用电磁驱动器的高速、高线性度和大波前调制量的连续反射面变形镜,小巧紧凑的结构设计配合Alpao优异的自适应系统控制算法,能够很好地满足快速、准确的波前校正需求。

Alpao变形镜主要特点:
  • 可修正低级次大像差
  • 可修正高级次相差
  • 达80μm PtV大波前调制量(>120μm可选)
  • 相邻驱动器调制量>5μm PtV
  • 高分辨率波前畸变校正
  • 500μs快速响应
  • 优于97%的高线性度
  • 优于±1%的高稳定性
  • 高品质镀膜
  • ±1V低电压驱动电路
  • 平均功耗<10W
  • 体积小巧,安装方便
Alpao变形镜主要技术参数:

ModelDM69DM88DM97-­08DM97-­15DM241DM277DM468DM820
Number of actuators69889797241277468820
Pupil diameter10.5 mm20.0 mm7.2 mm13.5 mm37.5 mm24.5 mm33.0 mm45.0 mm
Pitch1.5 mm2.5 mm0.8 mm1.5 mm2.5 mm1.5 mm
Maximum mirror best flat in close loop7.0 nm RMS (no print through effects)
Minimum tip/tilt stroke (PV, wavefront)60 μm40 μm80 μm60 μm40 μm15 μm
Minimum focus/astig. stroke (PV, wavefront)40 μm30 μm40 μm40 μm30 μm10 μm
Minimum 3x3 stroke (PV, wavefront)> 25 μm> 10 μm
Maximum settling time (at +/-1 0%)800 µs1.6 ms800 µs1.6 ms500 µs
Minimum bandwidth*> 750 Hz> 400 Hz> 750 Hz> 400 Hz> 2 000 Hz
Minimum frequency at phase lag of 45°> 500 Hz> 300 Hz> 500 Hz> 300 Hz> 1 500 Hz
Hysteresis error<2%
Non­linearity error<3%
Coating*银膜R>96.5%@0.5μm~2μm
Operating temperature-10 to 35°C
备注*:带宽及反射膜均可根据客户实际需求定制。
