产品名称:波前传感器
产品型号: WFS-VIS &WFS-SWIR
产品品牌: Alpao
波前传感器

法国ALPAO的WFS-VIS &WFS-SWIR是两款基于Shack-Hartmann原理的波前传感器,主要用于实时测量大气湍流引起的波前失真。两款产品分别适用于可见光波段和近红外波段,其中,WFS-VIS使用先进的EMCCD传感器,WFS-SWIR使用优异的InGaAs传感器。Alpao波前传感器具有高灵敏度和高工作频率的显著优点,而且专门针对延迟进行了优化,以满足用户在严苛条件下的要求。

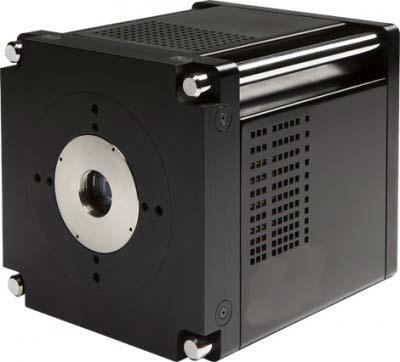

WFS-VIS
波前传感器

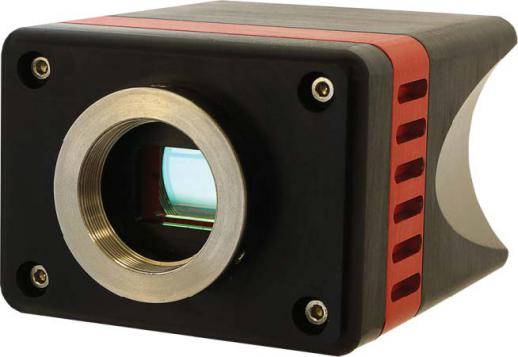

WFS-SWIR
波前传感器

WFS-VIS波前传感器核心特点:

· 高灵敏度:量子效率QE>95%@600nm
· 高工作频率:高达1.8kHz
· 优化大气校正


WFS-VIS波前传感器型号及参数:

ModelVIS WFS-69VIS WFS-97VIS WFS-277VIS WFS-468
Sensor typeEMCCD
Acquisition frequency1838Hz1004Hz
Sensor maximum quantum efficiency>90% at 600nm
Number of microlenses8x810x1016x1623x23
Microlens pitch192µm307µm192µm133µm
Spectral range250 - 1100nm
InterfaceCamera  Link
Dynamic in tip-tilt / focus (PtV)1 0µm20µm15µm10µm
Residual WFE error on closed loop *20nm RMS
Absolute precision  *λ/20 RMS
Repeatability *10nm RMS
Typical noise (RMS)< 0.1 electron
Operating temperature0°C to 30°C
Recommended  DMDM69DM97-15DM277DM468

备注*: 在良好的光量条件下且没有波前扰动。

WFS-SWIR
波前传感器核心特点:

· 高灵敏度:量子效率QE>70%@1500nm
· 高工作频率:高达3kHz
· 优化大气校正


WFS-SWIR波前传感器型号及参数:

ModelSWIR WFS-69SWIR WFS-97SWIR WFS-277SWIR WFS-468
Sensor typeInGaAs
Acquisition frequency3kHz2kHz1kHz
Sensor maximum quantum efficiency>90% at 600nm
Number of microlenses8x810x1016x1623x23
Microlens pitch240µm264µm240µm167µm
Spectral range0.9μm - 1.7μm
InterfaceCamera  Link
Dynamic in tip-tilt / focus (PtV)1 0µm10µm15µm10µm
Residual WFE error on closed loop *20nm RMS
Absolute precision  *λ/20 RMS
Repeatability *10nm RMS
Typical noise (RMS)< 700 electron(low gain)
Typical noise (RMS)< 150 electron(high gain)
Operating temperature0°C to 30°C
Recommended  DMDM69DM97DM277DM468
备注*: 在良好的光量条件下且没有波前扰动。
