产品名称:自适应光学系统
产品型号: AOS-0
产品品牌: Alpao

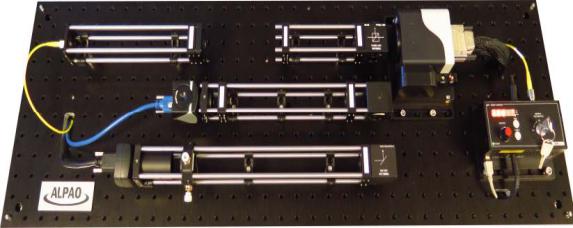

自适应光学系统

AOS-0是Alpao自主研发的一套完整的闭环自适应光学系统。它包括一个快速和大行程的可变形反射镜(DM69或DM97-15),一个高精度的Shack-Hartman波前传感器以及Alpao优异的自适应光学控制系统软件。



自适应光学系统核心特点:

·  覆盖可见光到短波红外波段
·  可二次开发集成进相关系统
·  支持100Hz~800Hz多种的闭环带宽
·  安装简单,结构稳定
·  支持多种配置


变形镜标配型号:

ModelDM69DM97­15
Number of actuators6997
Pupil diameter10.5mm13.5mm
Pitch1.5mm1.5mm
Maximum mirror best flat (in close loop)7.0nm RMS (no print through effects)
Minimum tip/tilt stroke (PV, wavefront)60µm60µm
Minimum focus/astig. stroke (PV, wavefront)40µm40µm
Minimum bandwidth> 800Hz> 800Hz
Minimum settling time (at +/-10%)800µs800µs
CoatingProtected Silver
Operating temperature-10 to 35 °C

波前传感器标配型号:

ModelHASO 4 FirstWFS-VIS
Resolution32 x 4023 x 23
Absolute accuracyλ/100 RMSλ/20 RMS
Frame rate100Hz1004Hz
Repeatabilityλ/200RMS10nm RMS
Wavelength range400-1100nm250-1100nm
Detection area4.6 x 3.6mm²3.1 x 3.1mm²
Sensor typeCCDEMCCD
ConnectionUSB 3.0Camera Link

自适应光学系统成像监测相机标配型号:

ModelIDS UI-3240
Resolution1280 x 1024
Dynamic range60dB
Frame rate60fps
Sensor bit depth10bit
Detection area6.7 x 5.4mm²
Sensor typeCMOS  monochrome
ConnectionUSB 3.0
