X射线及真空紫外CCD

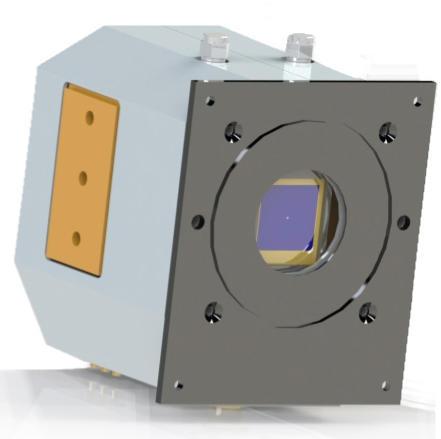

产品名称:腔内式X射线及真空紫外CCD
产品型号: DX434/DX436
产品品牌:

Andor SX系列真空腔内式光谱CCD探测器,采用背感光、前感光CCD芯片可以对软X射线到真空紫外波段的光子进行直接探测。芯片规格主要有1024*1024以及2048*2048两种。为了保证探测的灵敏度,CCD探测器同样采用半导体深度制冷,制冷温度最低可达-70°C。真空度可支持10-5mbar及更低。
主要特点:
  • 真空环境下使用:可放置在真空腔内,便于调节CCD与信号源之间的距离,优化探测距离。
  • 高量子效率探测器:峰值量子效率高达95%
  • 高强度封装信号线:电源线及PCI信号线采用高强度密封,能够很好的在真空等特殊环境下稳定工作。
  • 集成滤光片卡槽:方便直接安装各种实验需要的滤光片
  • 半导体深度制冷:保证探测灵敏度
主要技术参数:
芯片类型DX434DX436
有效像素1024 x 10242048 x 2048
像素尺寸26 x 26 μm13.5 x 13.5 μm
探测面尺寸26.6 x 26.6mm27.6 x 27.6mm
满井容量100,000 e-100,000 e-
最低制冷温度-70°C
读出噪声2.5e-2.5e-
真空度10-5mbar及以下



DX434外形尺寸:


DX436外形尺寸:
