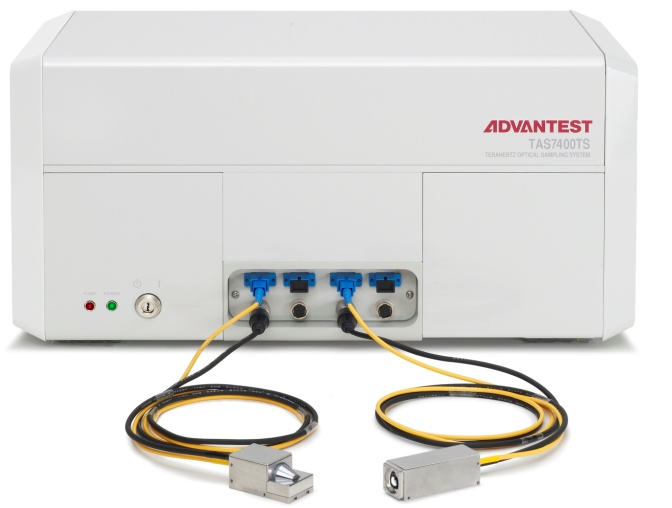

产品名称:TAS-TS开放式太赫兹时域光谱仪
产品型号: TAS-TS
产品品牌: Advantest
购买建议:用户希望从零开始建设太赫兹实验室,希望兼顾采谱及光谱成像,希望实现低温,强磁,高压等各种联用型实验,希望自主探索无损检测,安检刑侦,生化医学等应用实验时建议选用日本Advantest公司的TAS7500TS开放式太赫兹时域光谱仪。

一.模块式仪器架构,设备包含:
  •  双光纤飞秒激光及异步扫描系统及数据分析系统
  • 太赫兹采样系统(最多可适配双发射双接收)
  • 光纤耦合太赫兹发射模组/接收模组
   二.选项:
  • 太赫兹时域光谱成像选项(带密闭箱体可适配干燥空气吹扫)
  • 变角度,低温,强磁场工作选项。

步骤一 选择主机

主机型号TAS7500TSTAS7400TS
侧重方向侧重太赫兹时域光谱成像及高动态范围侧重精细光谱兼顾成像
分辨率3.6GHz7.6GHz61GHz1.9GHz7.6GHz
采谱速度16ms8ms1ms200ms
激光器1550nm,<50fs,双光纤飞秒激光器,异步扫描

步骤二:选择光纤耦合的发射接收头

太赫兹发射头型号TAS1110TAS1120TAS1130
覆盖频段0.1-4THz0.03-2THz0.5-7THz
太赫兹接收头型号TAS1230全谱段接收头
常见样品高分子,多态结晶,生物材料,超材料,食品农作物,建材介电材料,颜料涂料,塑料,建材生物材料,石墨烯,功能材料,树脂,氧化物,水性溶液
光纤长度标准1.5m保偏光纤,最长可至4m
注:一般根据应用选用1个发射头即可,经费充裕可选择双发射头全频段优化。

步骤三:根据应用选择扫描成像,变角度,低温,强磁场等选项

步骤四:特殊应用还可升级双射双接收,信号/参比光路归一化架构


日本Advantest公司太赫兹时域光谱仪典型应用:
  • 各类材料太赫兹吸收谱,反射谱测试
  • 生物,药品,食品,农业,林业基础科研
  • 太赫兹新材料,新晶体的表征与研发
  • 无损探伤,无损检测的基础研究
  • 太赫兹通讯,太赫兹电子学的基础研究
  • 化学反应,晶体结晶过程的监控
  • 危险品,毒品特征吸收谱库建立及透过包装物检测
  • 非接触无损厚度测试,缺陷检测
  • 高速示波器或高频电子器件的频宽校准
  • 低温,强磁场,高压等极限环境下的样品太赫兹频谱检测
