产品名称:角度辐射计
产品型号: LD8900
产品品牌: ophir-photon
对于测量发散光源的光强分布形貌一直是一个难题,PHOTON产品中Goniometric Radiometer Far-Field Profilers的专利技术解决了这一难题,可以快速地得到光源整个辐射角内的强度分布情况。适用的光源包括LD半导体激光器,LED光源,光纤输出光源和波导。整个测量过程准确方便并且不需要移动光源或探测器。LD8900和LD8900R(高动态范围)系列的Goniometric Radiometer可以选择硅探测器或InGaAs探测器,可提供实时的远场测量。

主要参数:
Goniometric Radiometer 角度辐射计各项技术参数如下表所示:


显示图形
直角坐标系:轮廓和三维显示
极坐标系:轮廓和三维显示
单一或正交情况
功率分配相对角
动态范围
LD 8900:24dB
LD 8900R:36dB
源功率输入输入功率与光源发散度取决于镜到光源到入口之间的距离
高功率输入高功率源附件可选
源输入CW 或10Kz脉冲,脉宽500ns
探测器饱和度
SiAvg.3 W/cm2(1-5.8)与波长有关
InGaAs1.3 W/cm2
NA±<1%
角宽度±<0.05°
MFD±5.0%
扫描角度±72°
扫描半径84mm
扫描时间
单扫描频率5Hz
3D扫描±5.0%
空间分辨率0.055
InGaSa800-1700nm
Si320-1100nm
 UV190-1100nm
软件Microsoft Windows XP操作系统;Viata商务系统(32-bit)XP 系统,2000系统
接口模块校准专业扫描头
运动控制模块(步进)校准专业扫描头
探测单元尺寸206×165×190mm
探测单元重量-6kg

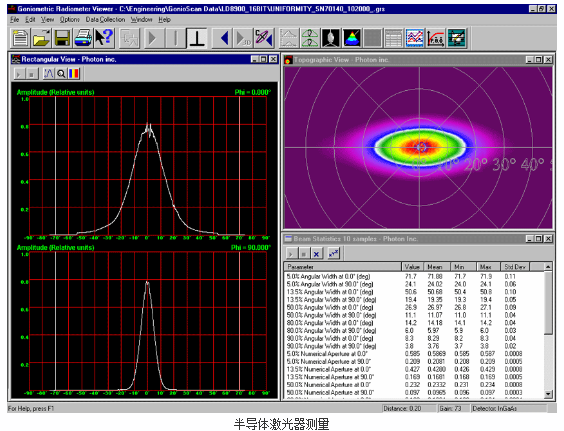

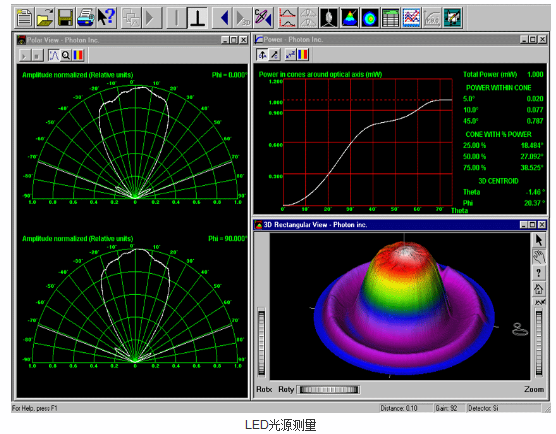

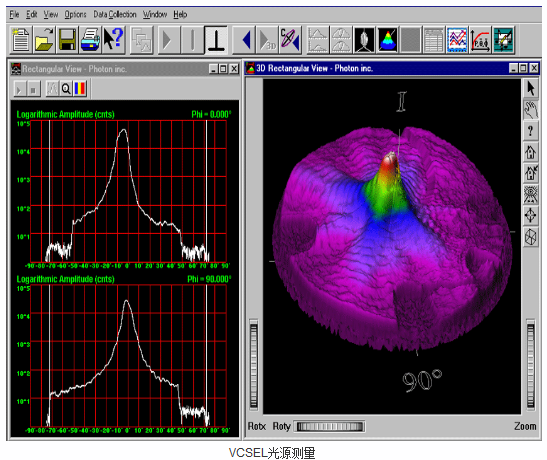

软件界面:
