数字延时发生器
产品名称:数字延时发生器
产品型号: DG645
产品品牌: SRS
数字延时脉冲发生器DG645由高精度电路产生TTL幅值的脉冲并进行数字化控制其延迟时间进行输出。并提供四个单独的脉冲输出,最多八个延时逻辑转换。该仪器提供更低的抖动,更高的精度,更快的触发频率和更多的输出。所有通道的延时分辨率为5ps,并且每个通道之间的抖动小于25ps。脉冲频率高达10MHz。 DG645可以通过以太网、GPIB和RS-232接口于计算机相连。此设备非常适用于多台设备的时序控制实验,并广泛应用在激光控制、光电科研、测试和测量系统中。

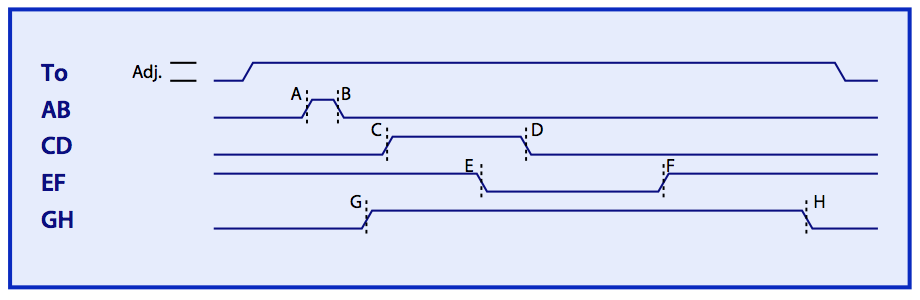

DG645既可以内部触发,也可以接收外部触发进行时序控制。标准主机前面板共有5个BNC输出端口,分别是T0、AB、CD、EF、GH;并且振幅、偏置和极性可调。(如下图):

DG645数字延时脉冲发生器通过选配附件可以拓展八通道的延时输出,其延时时序同样通过前面板来设置。具体的选配情况和输出时序控制列举如下:

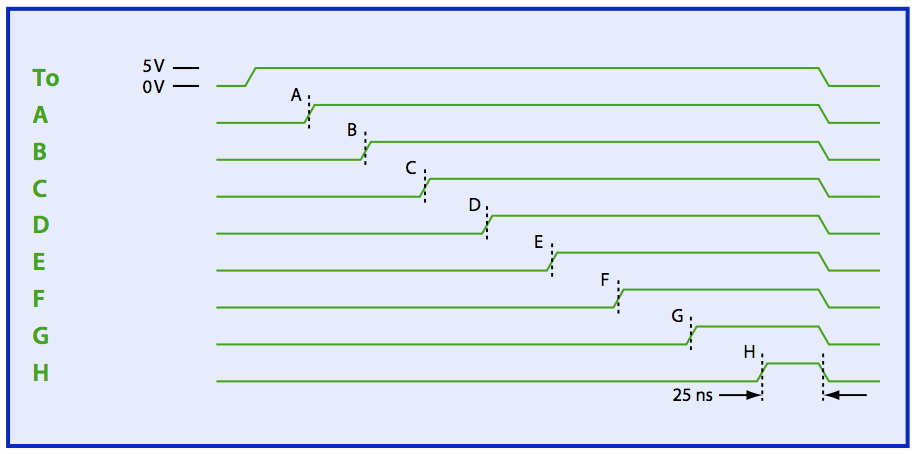

Option01 为5V电压的延时输出端口,源阻抗为50Ω。脉冲特性为:上升沿为程序设定、下降沿为最长延时之后25ns(如下图):

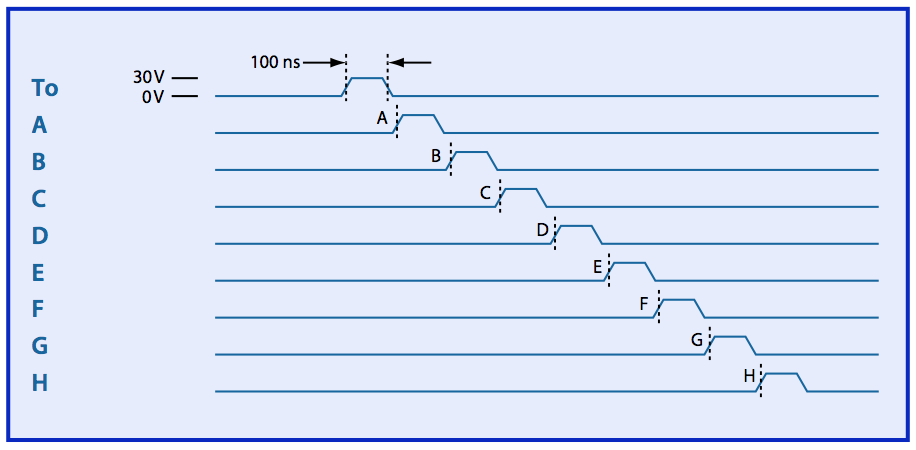

Option02为30V高压延时输出端口,源阻抗为50Ω。脉冲特性为:上升沿为程序设定、下降沿为上升沿100ns之后自动变换(如下图):


Option03是组合式脉冲输出端口,输出形式有:T0, AB, CD, EF, GH (with the same definition as the front-panel outputs), and (AB+CD), (EF+GH), (AB+CD+EF), (AB+CD+EF+GH)。
脉冲特性为
T0, AB, CD, EF, GH           Logic high for time between delays
(AB+CD), (EF+GH)           Two pulses created by the logic OR of the given channels
(AB+CD+EF)                      Three pulses created by the logic OR of the given channels
(AB+CD+EF+GH)              Four pulses created by the logic OR of the given channels

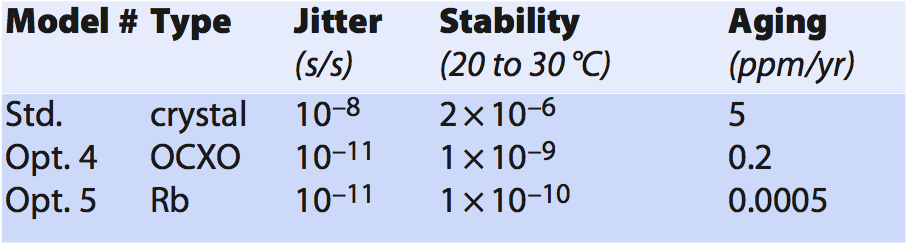

Option04和Option05为内置的时间晶振,分别是恒温晶振和铷振荡器,在选配之后可大大改善设备的Jitter、Stability和aging等性能。具体的对比如下:

另外DG645还可以选配SRD01附件,此配件为快速上升时间模块,其主要特性是将上升沿的斜率提高,使其由低电平转换成高电平的时间缩短至<100ps,为了能满足特定用户的需求。
部分性能参数:
♦延时
通道                   4路可设定脉宽和位置的独立脉冲输出; 8路可供选择的延时输出(see Output Options)。
范围                   0 to 2000 s
分辨率               5 ps
精度                   1 ns + (timebase error × delay)
抖动(rms)
                           Ext. trig. to any output                  <25 ps + (timebase jitter × delay)
                           T0 to any output                           <15 ps + (timebase jitter × delay)
触发延时           85 ns (ext. trig. to T0 output)
♦外部触发
比率                   DC to 1/(100 ns + longest delay)(maximum of 10 MHz)
阈值                  ±3.50 VDC
斜率                   Trigger on rising or falling edge
阻抗                   1 MΩ + 15 pF
♦内部比率发生器
触发模式           Continuous, line or single shot
比率                  100 μHz to 10 MHz
分辨率              1 μHz
精度                  Same as timebase
抖动(rms)        <25 ps (10 MHz/N trigger rate)
                          <100 ps (other trigger rates)
♦Burst Generator
      Trigger to first T0
                          Range                    0 to 2000 s
                          Resolution            5 ps
      Period between pulses
                          Range                    100 ns to 42.9 s
                          Resolution             10 ns
      Delay cycles per burst             1 to 232 – 1
