数字延时发生器
产品名称:数字延时发生器
产品型号: DG535
产品品牌: SRS
DG535数字延时脉冲发生器提供四路独立的延时通道和2路完整的脉冲输出。其延时分辨率高达5ps,通道之间的抖动小于50ps。前面板可以设置延时时间和脉冲宽度,并且以TTL、ECL、NIM或者变量电压形式BNC输出。输出阻抗既有50Ω低阻抗,又有1MΩ的高阻抗。其高精度、低抖动、宽的延时范围使DG535成为激光时序控制、自动测试和高精度脉冲应用的最理想选择,是同类产品中性价比最高的时序控制器。

性能参数:

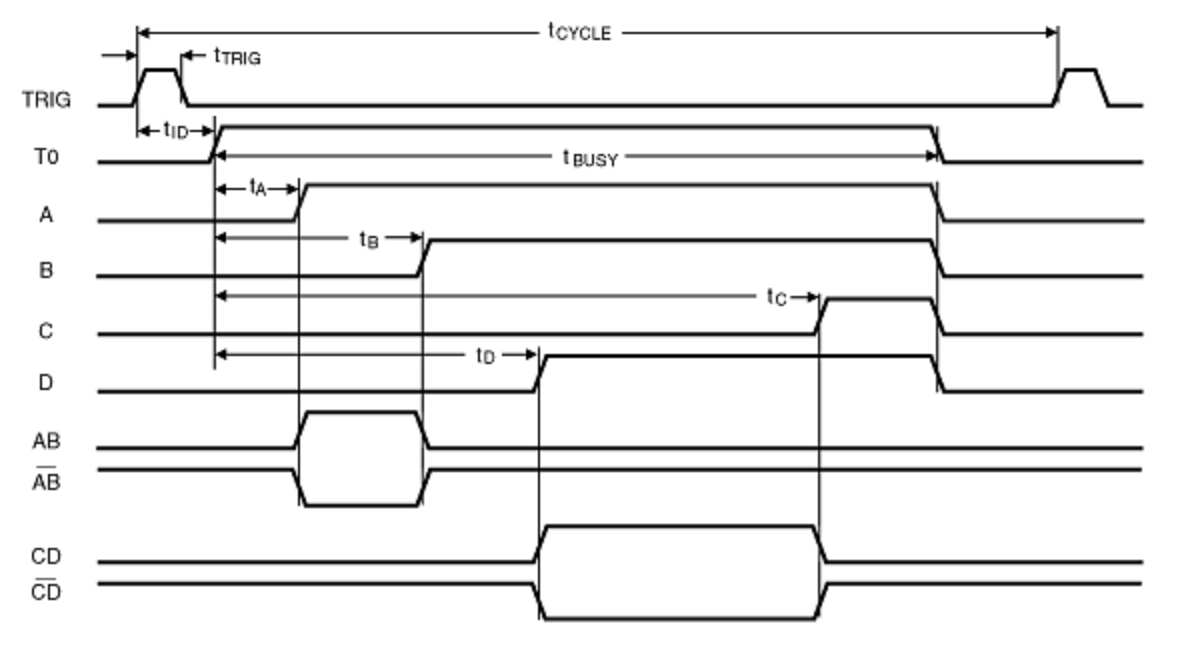

延时
通道                         Four independent delay outputs
范围                         0 to 999.999,999,999,995 seconds
分辨率                     5 ps
精度                         1500 ps + timebase error × delay
时基                          Standard: 25 ppm crystal oscillator
                                  Optional: 1 ppm TCXO (opt. 03)
                                  External: 10.0 MHz reference input
RMS抖动                 <100 ps + (10−8 × delay)
触发延时(typ.)         85 ns (ext. trigger to T0 output)
外部触发
比率                          DC to 1/(1 μs + longest delay)
幅值                          ±2.56 VDC
分辨率                      10 mV
斜率                          Trigger on rising or falling edge
阻抗                          1 MΩ + 40 pF or 50 Ω
内置比率发生器
比率                          Single shot, 0.001 Hz to 1.000 MHz, or line
分辨率                      Four digits, 0.001 Hz below 10 Hz
精度                          Same as timebase
抖动                          1:10,000
Settling                     <2 seconds for any rate change
突发模式                   2 to 32766 pulses per burst at integer multiples (4 to 32767) of the trigger period
输出
阻抗                          50 Ω or high impedance
上升时间                  2 to 3 ns (typ.)
转换速率                  1 V/ns
Overshoot               <100 mV + 10 % of pulse amplitude
电压幅值                  TTL: 0 to 4 VDC (normal or inverted)
                                  ECL: −1.8 to −0.8 VDC (normal or inverted)
                                  NIM: −0.8 to 0.0 VDC (normal or inverted)
                                  VAR: Adjustable offset and amplitude between −3 and +4 VDC with 10 mV
                                            resolution.4 V maximum transition.
精度                          ±(50 mV + 3 % of pulse amplitude)
规格
显示                          backlit 20-character LCD
计算机接口              GPIB (IEEE-488). All instrument functions and settings may be controlled
                                   over the interface bus. Interface queue can be viewed from the front panel.
尺寸                          8.5" × 4.75" × 14" (WHD)
重量                          10 lbs.
功率                          70 W, 100/120/220/240 VAC,50/60 Hz
保修                          One year parts and labor on defects in materials and workmanship
