产品名称:激光快门系统
产品型号: SR470系列
产品品牌: SRS
SR470系列激光快门控制系统

美国斯坦福公司推出2种超低振动激光快门控制系统:SR470单通道激光快门控制器和SR474四通激光快门驱动器。这2款快门控制系统主要是针对光学实验设计,振动很小,不会影响光学实验。SR470可直接给(一个)快门头发信号,实现对快门的控制:而多通道的SR474,能驱动多达4个快门头,可由外部时间信号(TTL触发信号)控制快门头,或者手动控制多个快门的开合。

SR470系列激光快门控制系统主要特点:

· 激光光束纯机械阻隔
· 超低振动快门头
· 一千万次循环寿命
· 微处理器精确控制时间
· 多种触发模式:内触发、外触发、面板操作
· GPIB,RS232及以太网接口


SR470:单通道激光快门控制器

SR470激光快门控制器可以给快门头发出信号,达到控制快门开合的目的。曝光时间可以灵活设置,在0.1ms 的分辨率下,时间设置范围为:4ms 到10000s ;可以设置先曝光和后曝光的时间;8 位数LED 显示器显示目前的参数为秒或是赫兹,时间可以精确到100ppm。SR470激光快门控制器具有多种触发方式:内触发、外触发及面板操作。SR470具有GPIB、RS232及以太网等接口,支持远程控制。所有的设备功能都可以通过任何一个接口进行控制和读取。SR470 快门控制系统具有自动检测功能,若快门发生故障,可以通过显示屏看到故障提示或听到故障报警,能帮助您及时发现并排除故障,提高了实验的可靠性。


SR474:四通道激光快门控制器

SR475/SR476:快门头


与传统的电磁线圈快门不同,SR475/SR476型快门头包含一个闭循环DSP控制系统,精确的控制快门刀片在开/关之间的位置,不需要实体限位器。振动和机械噪声因此被控制得极小,让您的光学平台成为无干扰的环境。快门叶片安装在蓝宝石轴承上,摩擦被减至最低,寿命可达千万次,与常规快门比完全是量级上的大大提升。3mm的最大通光孔径能满足各类光源使用要求。响应时间(上升和下降时间)可达500μs,调制频率从直流到125Hz(任意占空 )可调。

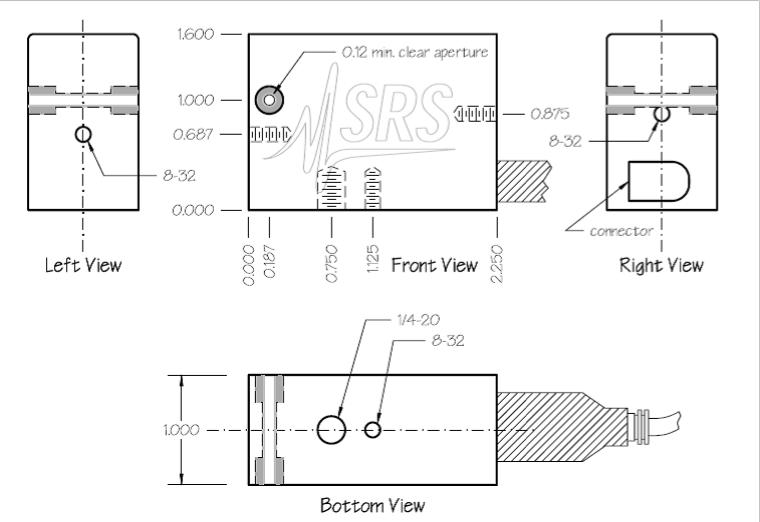

快门头尺寸图:



SR475/SR476 激光快门头参数——机械参数


          快门刀片  BeCu合金,氧化发黑
          通光口径0.120英寸最小口径(SR475)
0.039英寸最小口径(SR476)
          重复频率100Hz(SR475)
>125Hz(SR476)
          曝光上升/下降时间典型值500us(SR475)
典型值750(SR476)
          最小曝光时间5ms(SR475),4ms(SR476)
          插入延时抖动典型值10us rms
          轴承  蓝宝石轴承
          刀片位置控制PID闭环控制
          操作温度范围0℃  - 35℃

SR470激光快门控制器参数:

时间分辨率100us(8位显示)
精确度 100ppm
预曝光时间延迟0~10000s
曝光时间 4ms~10000s(受限于快门头)
曝光后时间延迟4ms~10000s(受限于快门头)
