产品名称:高压电源
产品型号: PS300
产品品牌: SRS
 PS300高压电源含有1.25KV、2.5KV、5KV、10KV和20KV几个输出高压。电压分辨率和可重调性高达1V,电压设定精度达0.01%。响应时间小于10μs。电压调节精度高达0.001% 。输出纹波为满量程的0.0015% 。
该PS300系列高压电源 - 坚固,紧凑,可靠的高电压应用仪器。 高达20千伏输出能力,GPIB电脑接口,0.001%电压调整,SRS高电压电已成为行业标准。

有几种型号可供选择范围从1.25产出千伏至20千伏。
Model        Output Voltage           Current
PS310        0 to ±1.25 kV               20 mA
PS325        0 to ±2.5 kV                 10 mA
PS350        0 to ±5 kV                     5 mA
PS355        0 to -10 kV                   1 mA
PS365        0 to +10 kV                  1 mA
PS370        0 to -20 kV                   0.5 mA
PS375        0 to +20 kV                  0.5 mA
该PS310,PS325和PS350是双极性,25W电源,而PS355,PS365,PS370和PS375是单极性,10W电源。所有电源都有短路保护,独立的可编程软件,电流限制,使他们可以作为恒流源。

适当的功能
无论你选择哪一个型号,你都能体会到PS300系列高压电源的方便和多功能性。 两个大LED显示屏监控输出电压和传输到负荷的电流。过载复位,限制和跳闸状态,本地/远程状态,高电压也都可以显示,这样你就可以一目了然监视仪器的状态。 一个非常明显的红色指示灯一直提醒当心高电压。

使用方便
操作简单 - 调整或设置参数分别显示,并可在不影响实际输出电压操作。

远程编程
标准的GPIB和RS-232计算机接口,10W功率。GPIB是可以作为一个25W功率电源的的附件。所有参数可通过电脑设置和接口读取。

模拟监视与控制

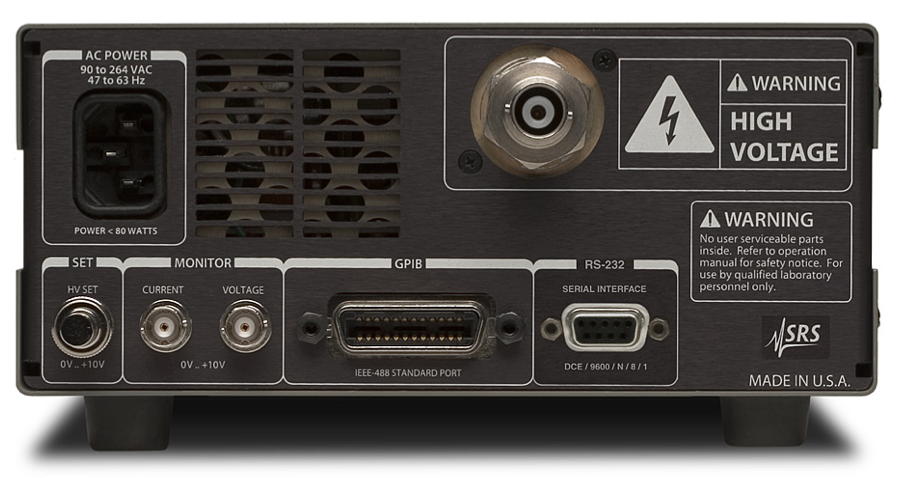

后面板的模拟输入允许一个0至10伏直流信号编程高电压输出。两个后面板模拟输出提供输出电压和电流监控功能。这些输出驱动10 mA电流和有1Ω输出阻抗。

性能和价值
PS300系列高压电源是在R&D实验室的自动化测试应用中是非常有用的。 无论您在哪里使用高压电源,PS300系列都是高性价比和高性能的选择。




产品规格
   型号              输出电压                     最大电流
PS310       12 VDC to 1.25 kV            20 mA
PS325       25 VDC to 2.5 kV              10 mA
PS350       50 VDC to 5 kV                  5 mA
PS355       -100 V to -10 kV                1 mA
PS365       +100 V to +10 kV              1 mA
PS370       -100 V to -20 kV                0.5 mA
PS375       +100 V to +20 kV              0.5 mA
电压输出
电压设置精度         0.01 % + 0.05 % of full scale
电压显示精度         Vset accuracy ±1 V, typ. (±2 V, max.)
电压分辨率            1 V (set and display)
电压可重复性        1 V
电压限制范围        0 to 100 % of full scale
电压稳定性            0.001 % for ±10 % line change
                                0.04 % for 100 % load change
输出纹波 (Vrms)
                                25 W models   0.002 % of full scale
                               10 W models   0.01 % of full scale
电流限制范围        0 to 105 % of full scale
工作电流               10 µA (min.)
工作响应时间        <10 µs
电流设置精度        25 W models      0.01 % + 0.05 % of full scale
                                10 W models        1 % + 0.05 % of full scale
电流分辨率            10 µA (PS310 and PS325)
                                1 µA (all other models)
电流显示精度        ±10 µA (typ.), ±20 µA (max.) (PS310 and PS325)
                                ±1 µA (typ.), ±2 µA (max.) (all other models)
稳定性                    0.01 % per hr., <0.03 % per 8 hrs.
温度漂移                50 ppm/°C, 0 °C to 50 °C (typ.)
保护                        弧和短路保护。 可编程电压限制,限流
回复时间                12 ms for 40 % step change in load current (typ.)
放电时间                <6 s (to <1 % of full-scale voltage with no load, typ.)

检测器输出
输出模式               0 to +10 V for 0 to full-scale output regardless of polarity
额定电流               10 mA (max.)
输出阻抗               <1 Ω
精度                       0.2 % of full scale
更新率                  8 Hz

外部电压设定
输入模式              0 to +10 Volts for 0 to full-scale output regardless of polarity
输入阻抗              1 MΩ
精度                      0.2 % of full-scale
更新率                 16 Hz
输出转换率         <0.3 s for 0 to full-scale under full load

机械规格

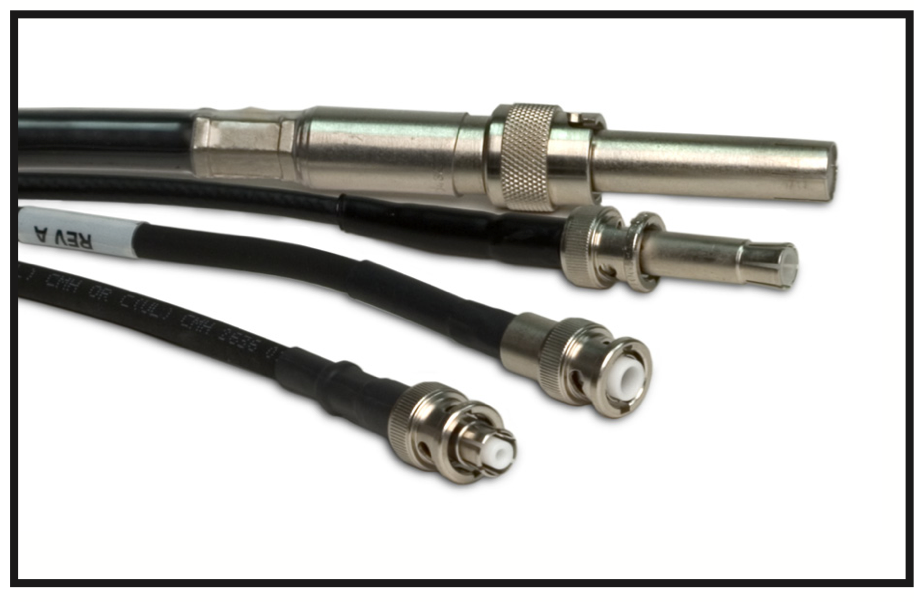

高压连接器          PS310/325/350        Kings Type 1704-1
                              PS355/365                Kings Type 1064-1
                              PS370/375                Kings Type 1764-1
配套连接器          PS310/325/35          Kings Type 1705-1
                              PS355/365                Kings Type 1065-1
                              PS370/375                Kings Type 1765-1
尺寸                      8.1" × 3.5" × 16.0" (WHL)
重量                      8 lbs.
功率                      50 W, 100/120/220/240 VAC, 50/60 Hz
保修                      一年(由工艺和材料问题)
