产品名称:台式铷钟
产品型号: FS725
产品品牌: SRS
FS725集成了铷振荡器(SRS的模型PRS10),低噪声通用AC电源供应器,集成一个紧凑机箱和分配放大器。 它提供了稳定可靠的性能,估计20年的老化小于5 × 10 -9和超过20万小时平均无故障显示铷振荡器。有两个10 MHz和一个5 MHz的输出和低相位噪声(−130 dBc/Hz at 10 Hz offset)和阿伦方差<2 × 10 -11。 1 PPS的输出抖动小于1 ns和分辨率在1ns之间。
内部分配多达三个模块输出可以被添加到FS725。 每个模块有4个10 MHz的输出,一个5 MHz的输出和一个1PPS输出,用同样的低相位噪声,谐波失真和抖动。
在大多数情况下,FS725将作为一个独立的频率标准使用。一个RS - 232接口允许与铷振荡器直接沟通。使用提供的软件,可以轻松通过Windows监视和控制1 PPS的时间和确定仪器的运行状态。
该FS725可适用于校准和R&D实验室,其精确的频率可被视为标准的理想工具。



规格参数
输出
输出频率                         10 MHz 正弦, 5 MHz 正弦, 10 µs wide 1 pps pulse
振幅                                 0.5 Vrms, ±10 %, (both 5 MHz and 10 MHz outputs)
1 pps 脉冲振幅              2.5 V into 50 Ω, 5 V into high-impedance loads

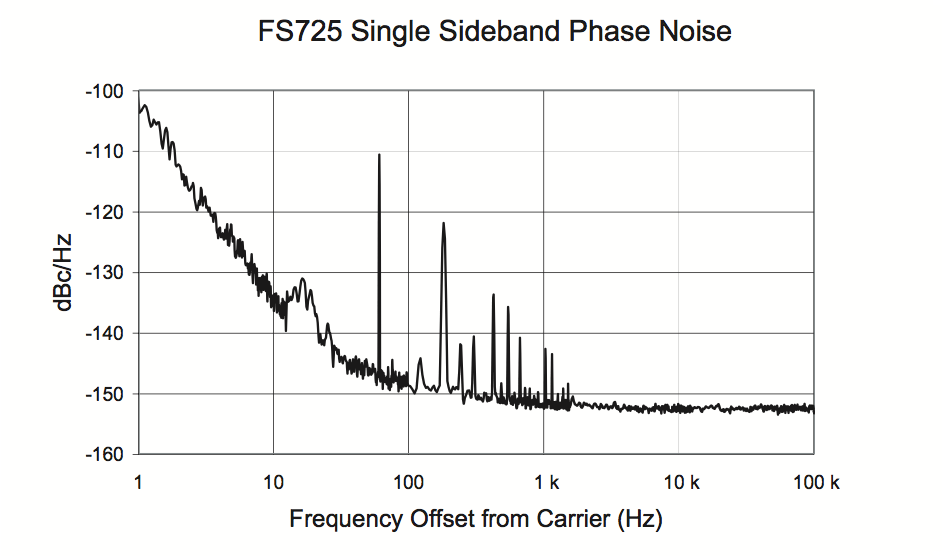

相位噪声(SSB)               <-130 dBc/Hz (10 Hz)
                                          <-140 dBc/Hz (100 Hz)
                                         <-150 dBc/Hz (1 kHz)
                                         <-155 dBc/Hz (10 kHz)
Spurious                         <-100 dBc (100 kHz BW)
谐波                                 <-60 dBc
工作精度                         ±5 × 10-11
老化 (after 30 days)      <5 × 10-11 (monthly)
                                         <5 × 10-10 (yearly)
                                         5 × 10-9 (20 years, typ.)
短期稳定性                     <2 × 10-11 (1 s)
(Allan variance)            <1 × 10-11 (10 s)
                                         <2 × 10-12 (100 s)
Holdover                        72 hour Stratum 1 level (1 × 10-11)
频率重复性                     ±5 × 10-11 (72 hrs. off, then 72 hrs. on)
稳定性                            <5 × 10-12
Trim range                     ±2 × 10-9 (0 to 5 VDC)
                                         ±0.5 ppm (via RS-232)
预热时间                        <6 minutes (time to lock)
                                        <7 minutes (time to 1 × 10-9)
前面板指示灯 (Green LEDs)
功率                                当电源开启时显示为"On"
锁定                                当频率锁定到铷钟是显示为"On"
1 pps输入                      Blinks with each 1 pps reference input applied to rear panel
1 pps同步                      "On" when 1 pps output is synchronized within ±1 µs of 1pps input
接收                                Blinks when RS-232 characters are received by FS725
发送                                Blinks when RS-232 characters are sent by FS725
后面板连接
10 MHz 输出                 两个50 Ω独立的 10 MHz 正弦输出
5 MHz 输出                   一个50 Ω, 5 MHz 正弦输出
1 pps 输出                     一个50 Ω 脉冲输出
可选输出                        4个10MHz,1个5MHz和1pps输出
环境
工作温度                       +10 °C to +40 °C
温度稳定性                   Δf/f < ±1 × 10-10 (+10 °C to +40 °C)
存储温度                      -55 °C to +85 °C
磁场                              Δf/f < 2 × 10-10 for 1 Gauss field reversal
相对湿度                      95 % (non-condensing)
一般
交流电源                      220V,50Hz
尺寸                              8.5" × 3.5" × 13" (WHL)
重量                              9 lbs.
质保                              一年
