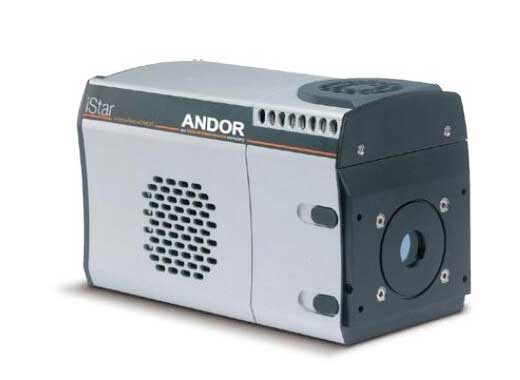

iStar sCMOS 系列IsCMOS 相机

简　　述：

该系列探测器可应用于各种复杂的试验中，可通过软件对时间和增益进行控制，二代及三代像增强器可配合各种入射窗口光阴极材料。

品　　牌：

英国 Andor

产品型号：

iStar sCMOS

产品咨询保修/维修/计量校准

新闻

应用

技术文章

详细信息
相关产品
资料下载

ANDOR 的*新的iStar sCMOS 系列像高灵敏度瞬态探测器可提供要求高分辨率，高帧频以及纳秒时间分辨测试的解决方案。2560×2160 分辨率的探测器广泛应用于时间分辨实验的应用领域，例如等离子体分析。做PLIF 实验测试时，可满足快速瞬态现象采集实验，提供多兆赫兹读出速度，USB3.0 接口，以及配置一台完全集成的、软件控制的数字延时脉冲发生器。该系列探测器可应用于各种复杂的试验中，可通过软件对时间和增益进行控制，二代及三代像增强器可配合各种入射窗口光阴极材料。

• USB3.0 接口：即插即用
• 550 万像素高分辨率sCMOS
• 50 帧每秒全幅帧频，203 帧@512*512 ROI
• 内置脉冲延时发生器：功能软件可控
• 光学快门：小于2ns 的真实光学门宽
• *低的插入延时：最低19ns
• 独特PIV 模式：两幅连拍*小间隔200ns
• IntelligateTM 微通道板与光阴极实现同步门控：紫外关断比优于10-8:1
• 光阴极开关速率高达500kHz：高速激光实验中，增加信噪比
• 独特的Crop 模式：专门的采集模式，实现*快的图像采集速度
• GII 及GIII 像增强器可选
• 热电制冷最低0° C：理想的低光应用领域
• 实时控制：用户界面实时采集优化
• 光阴极干燥气体吹扫端口：减小EBI，适用于微光测试领域

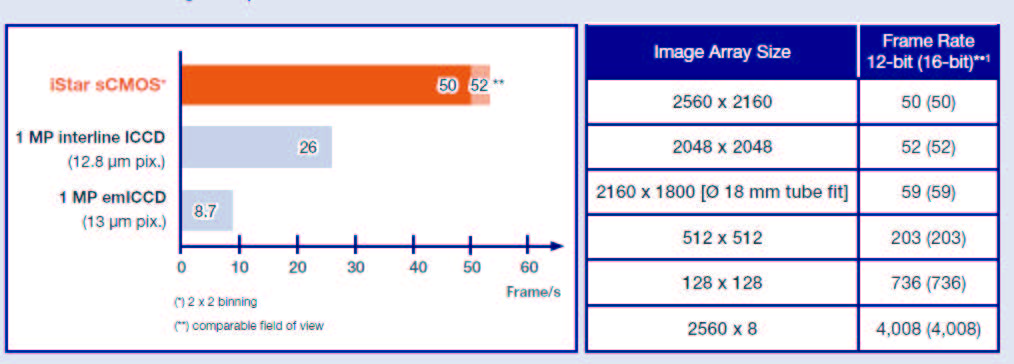

行业领先的影像采集速度

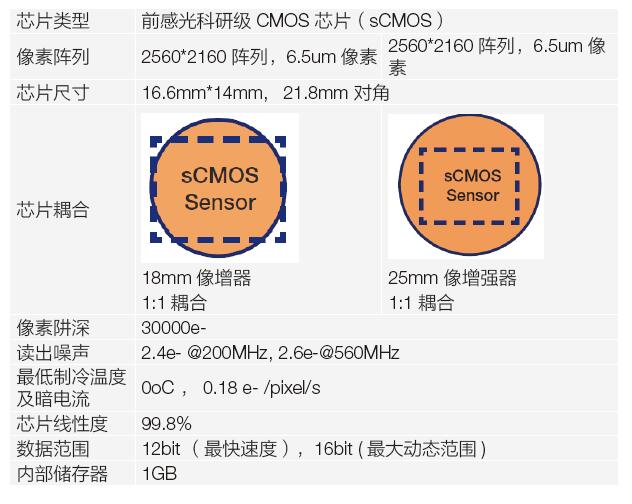

iStar sCMOS 系列IsCMOS 相机技术参数指标

附件选项：
C 接口适配器、F 接口适配器、水冷机
二代像增强器技术参数指标：

型号	18-03	18-04	18-05	18H-13	18H-83	18-E3
有效孔径	φ18mm（25mm 直径可选）
荧光屏类型	P43	P46	P43	P43	P43	P43
入射窗口	Quartz	Quartz	MgF2	Quartz	Quartz	Quartz
峰值量子效率	18	18	15	13.5	25	22
波长范围	180nm ~ 850nm	180nm ~ 850nm	120nm ~ 850nm	180nm ~ 920nm	180nm ~ 850nm	180nm ~ 850nm
最短快门时间	＜ 2ns	＜ 2ns	＜ 5ns	＜ 50ns	＜ 100ns	＜ 2ns
最大相对增益	＞ 1000	＞ 500	＞ 1000	＞ 850	＞ 500	＞ 300
等效背景照度	< 0.2 e-/pix/sec
最大光阴级重复频率	Intelligate Off: 500KHz 连续模式 Intelligate On: 5KHz 连续模式

三代像增强器技术参数指标：

型号	18-63	18-73	18-93	18-A3	18-C3
有效孔径	φ18mm（25mm 直径可选）
荧光屏类型	P43
入射窗口	Glass	Glass	Glass	Glass	MgF2 + F/O +Lumogen
峰值量子效率	＞ 47.5	＞ 25.5	＞ 4	＞ 40	＞ 17
波长范围	280nm ~ 760nm	280nm ~ 910nm	380nm ~ 1090nm	280nm ~ 810nm	200nm ~ 910nm
最短快门时间	＜ 2ns	＜ 2ns	＜ 3ns	＜ 2ns	＜ 3ns
最大增益	＞ 200
等效背景照度	< 0.1 e-/pix/sec	< 0.3 e-/pix/sec	< 2 e-/pix/sec	< 0.2 e-/pix/sec	< 0.3 e-/pix/sec
最大光阴级重复频率	Intelligate Off: 500KHz 连续模式 Intelligate On: 5KHz 连续模式
