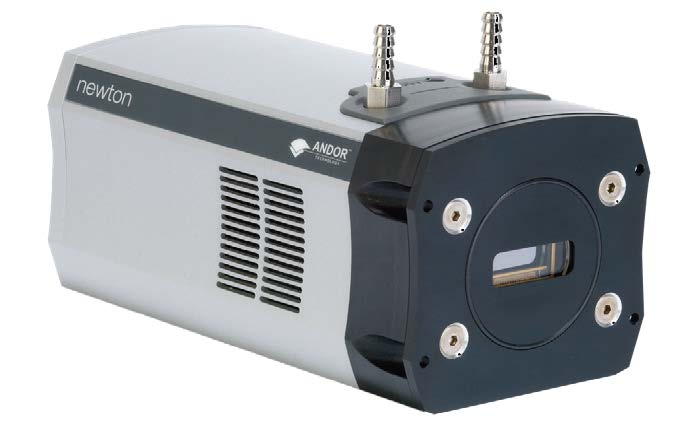

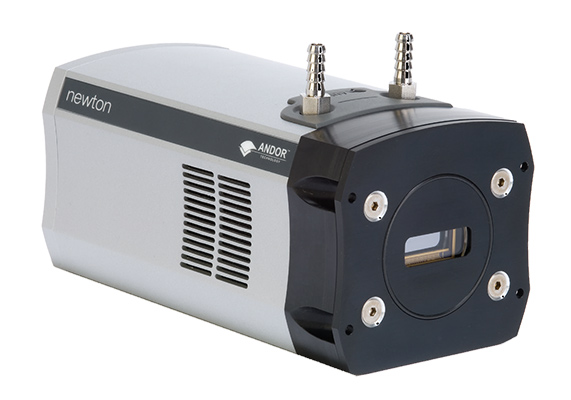

Newton920系列CCD探测器

简  述:
Newton系列光谱探测器包含920 及940 两款,芯片分别为1024*256 及2048*516。 Newton 系列采用CCD 平台,光谱速度可达1600 幅/ 每秒。采用不同规格的CCD 芯片,包含多种选项来满足不同的实验需求。采用的真空密封技术,保证了制冷温度及耐久性。
品  牌:
英国 Andor
产品型号:
  • DU920P
  • DU920P-Bx-DD
Newton 系列光谱探测器包含920 及940 两款,芯片分别为1024*256 及2048*516。 Newton 系列采用CCD 平台,光谱速度可达1600 幅/ 每秒。采用不同规格的CCD 芯片,包含多种选项来满足不同的实验需求。采用的真空密封技术,保证了制冷温度及耐久性。

主要特点
• 3MHz 读出速度
• 峰值量子效率>95%
• TE 制冷,最低- 100℃
• UltraVac™ 真空密封技术,保证5 年真空质保
• 单光窗设计,将光损失降至最低
• Fringe suppression 技术(条纹抑制),消除背感光CCD 的etalon( 干涉) 效应
• Dual AR 双镀膜选项,同时提升紫外及近红外波段量子效率
附件选项
C 接口适配器、F 接口适配器、快门、水冷机
主要应用

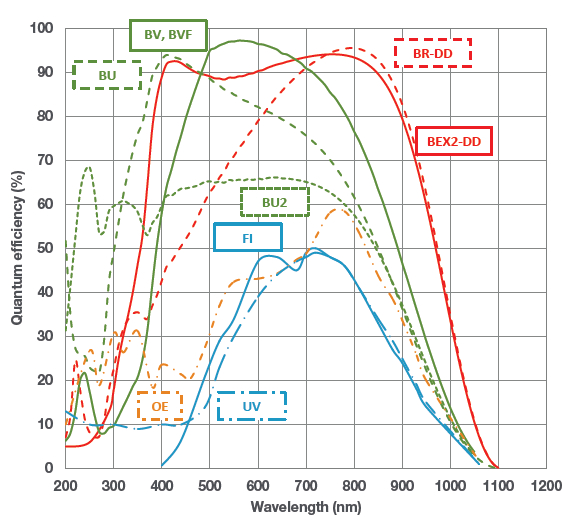

量子效率曲线
技术参数指标

型号

DU920P

DU920P-Bx-DD

DU940P

芯片类型

BV:背感光,可见波段优化

BU:背感光,紫外增强350nm 优化

BU2:背感光,紫外增强250nm 优化

BVF:背感光,可见光波段优化以及消除近红外etalon 镀膜

OE:开放电极

BR-DD:背感光深耗尽CCD。带有消除近红外波段的etalon 镀膜

BEX2-DD:背感光深耗尽CCD。带有消除近红外波段的etalon 镀膜以及波段扩展双层抗反射膜

FI:前感光CCD

UV :前感光,UV 镀膜

BV:背感光,可见波段优化

BU:背感光,紫外增强350nm 优化

BU2:背感光,紫外增强250nm 优化

有效像素

1024×256

2048×512

像元尺寸

26μm×26μm

13.5μm×13.5μm

探测面尺寸

26.6 mm×6.7 mm

26.6 mm×6.9 mm

最大光谱采集速度

273(Full Vertical Binning)、1612(Crop Mode 20 rows)

144(OE,Full Vertical Binning)、1149(OE,Crop Mode 20 rows)

272(Full Vertical Binning)

1587(Crop Mode 20 rows)

122 (Full Vertical Bin), 943 (Crop Mode - 20 rows)

线性度

>99%

最小读出噪声

<4e-

< 2.5e-

暗电流

FI, OE, UV:0.0003 e- /pixel/sec @-100℃

BU, BU2,:0.0003 e- /pixel/sec @-100℃

BV, UVB:0.0003 e- /pixel/sec @-100℃

BVF:0.0002@-100℃

Bx-DD:0.003 e- /pixel/sec @-100℃

FI, OE, UV:0.0001 e-/pixel/sec @-100℃

BU, BU2, BV, UVB:0.0002 e-/pixel/sec @-100℃

最低制冷温度

-100℃

光窗类型

单石英窗口,无镀膜,防反射镀膜或MgF2 可选

BR-DD:单石英窗口, 防反射镀膜(900nm 优化)

BEX2-DD:单石英窗口,无镀膜

单石英窗口,无镀膜,防反射镀膜或MgF2 可选
