新品发布丨Ophir胶体量子点400-1700nm激光光束品质分析仪

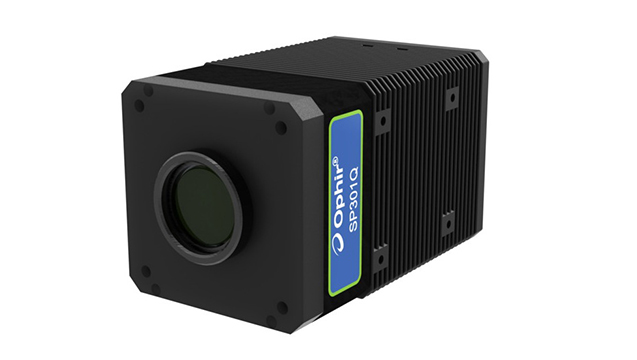

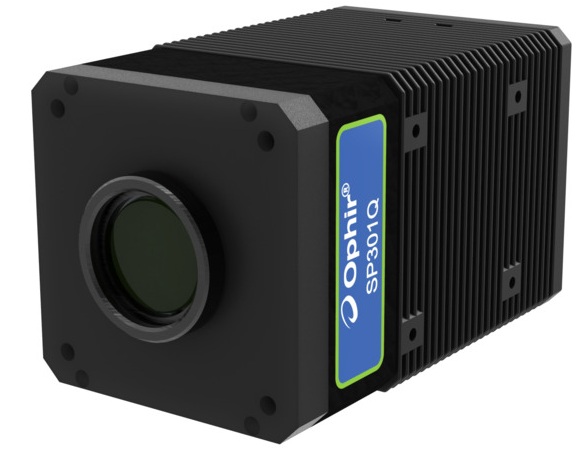

Ophir公司推出新品SP301Q胶体量子点（CQD-Colloidal Quantum Dot）激光光束品质分析仪，出色的特点是：
- 400-1700nm宽光谱响应范围
- 55dB高动态范围
- 60 fps 高帧速
- 5nW/cm2最小可探测信号
- 9.6*7.7mm感光面积，15um像素尺寸，640*512像素数目
- 无需出口许可
CQD-Colloidal Quantum Dot胶体量子点是一些纳米尺度的半导体微晶体量子点(材料多为PbS，InAs，CdSe,钙钛矿)在胶体内均匀分布的一种状态。实用机制是把这纳米尺度的量子点均匀融入胶体后，就可以利用涂敷工艺，固化工艺等流程在光电芯片上形成一个均质的特殊的功能层开完成特定的工作。胶体量子点应用于可见光到近红外宽频成像相机的大致的原理是：
不同尺度的胶体量子点其红外吸收峰值曲线不同，且同时具备相当的可见光吸收能力，此胶体量子点在接收辐射后即可产生光电子且可被临近的CMOS读出电路采集读出。厂家将几种不同尺度（纳米级别）的胶体量子点混合后，再均匀涂敷并固化在标准CMOS芯片上，即可涵盖从可见光到近红外大范围的信号采集工作。简而言之，胶体量子点相机可以同时涵盖原本一台常规硅基加一台InGaAs材料的CCD/CMOS相机才能覆盖的光谱响应范围。而且由于胶体量子点相机制造的多数工艺是基于硅基半导体芯片制备工艺流程，其坏点几率会远小于InGaAs半导体芯片制备工艺，在产品一致性提升的同时还降低了成产成本，从而可以提供给客户价格更低，性价比更高的产品。
Ophir公司推出新品SP301Q胶体量子点激光光束品质分析仪主要的应用方向是400-1700nm范围各种激光器的研发与品质管理，比如：
· 车规级激光雷达激光研发与品控· 光纤通讯激光与周边
· 遥测遥感
· 军用
产品参数表：
|
相机型号 |
SP301Q |
|
波长范围 |
400-1700nm |
|
有效感光尺寸 |
9.6×7.7mm |
|
像素尺寸 |
15um x15um |
|
适合检测的激光光斑尺寸范围 |
150um -7.7mm |
|
像素数目 |
640×512 |
|
动态范围 |
55dB |
|
像素功率感应线性度 |
±2% |
|
像素感应一致度 |
±3% |
|
束腰宽度检测准确度 |
±3% |
|
14-bit模式下满帧成像帧速 |
60 fps |
|
曝光时间 |
10us-200ms |
|
可适应光源模式 |
连续波,或脉冲 |
|
触发 |
硬件/软件触发入和触发出 |
|
可增配InGaAs触发用光电管 |
光电管产品号:SP90409 |
|
饱和光强 |
0.3mW/cm² |
|
最小可检测光强 |
5nW/cm² |
|
相机标配中性衰减片损伤阈值 |
50W/cm²平均功率;1J/cm2 (<100ns激光脉冲） |
|
相机外观尺寸 |
61mm x 61mm x 102mm |
|
相面沉入深度 |
12.5mm C口 |
|
工作模式 |
胶体量子点SWIR相机,全域快门 |
|
工作温度 |
10℃ to 40℃ |
|
工作湿度 |
5% 到 90%(不冷凝) |
|
数据接口型式 |
GigE |
|
软件操作系统 |
Windows 10 或 11(64位) |
|
符合地方标准 |
CE,UKCA,China RoHS |
|
订购整机产品号 |
BGP-GigE-SP301Q （SP90659） |
|
产品描述 |
SP301Q胶体量子点相机式激光光束品质分析仪 （含BeamGage专业版分析软件） |

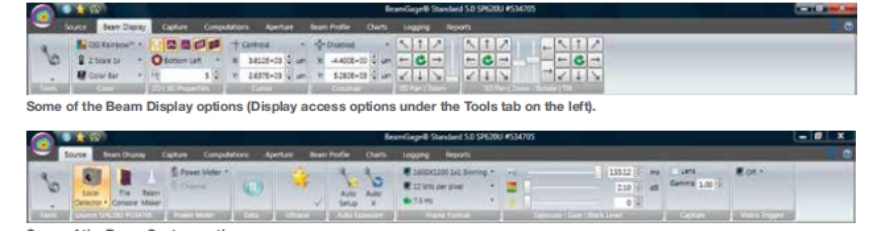

标配的BeamGage专业版激光光束分析软件：

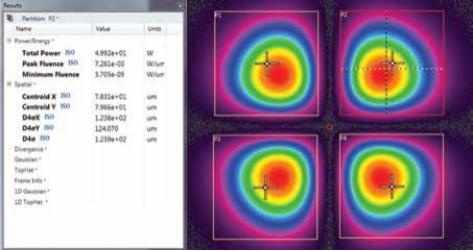

可以相机图像分割成多个区域，实现单相机多光斑独立分析的结果
· 可同时显示 1 维、2 维、3 维的功率分布，3 维显示中增加了两个侧面的投影功能，可以帮助用户更直观的了解激光光斑的分布情况
· Ultra CAL 逐点背景扣除技术，可将测量环境中的杂散背景光完全扣除掉，使得测量结果真实，数据符合 ISO 标准；
· 可设置 1/e²、4σ 等不同参数标准计算光斑尺寸大小；
· 激光光斑峰值中心、几何中心位置；激光高斯拟合度；测量光斑指向稳定性等丰富参数只需点选即可分析并显示
· 相机图像分割成多个区域，实现单相机多光斑独立分析的结果
· 提供客户自编辑平台，创建自动化测试与自动判定Pass/Fall的流程
