266 nm连续波激光器：技术发展、应用现状与产品选型综述

摘要

266 nm连续波全固态深紫外激光器因其波长短、光子能量高、加工分辨率优良等特性，在半导体检测、高分辨光谱学、精密计量及基础科学研究等领域发挥着日益重要的作用。本文系统综述了266 nm连续波激光器的主要技术路线、核心非线性光学晶体材料的发展以及频率锁定技术的研究进展，重点分析了当前实现高功率、窄线宽输出的关键技术瓶颈与解决方案。在此基础上，本文对德国CryLaS公司的266 nm连续波激光器产品线进行了详细介绍与选型推荐，涵盖10 mW至1200 mW的全功率系列产品及其技术优势。最后，展望了266 nm连续波激光器向更高功率、更高稳定性方向发展的未来趋势。

关键词：266 nm激光；连续深紫外激光；全固态激光器；CryLaS；频率锁定；非线性频率转换

1、引言

与传统的红外和可见光波段激光相比，266 nm连续波深紫外激光具有波长短、光子能量高、衍射极限小等显著优势。这一波长的激光不仅能够实现更高的空间分辨率和加工精度，还在许多特殊材料上具有更高的吸收系数，使其在科学研究和工业应用中具有独特价值。

近年来，随着半导体工业向更小特征尺寸演进、光谱分析技术向更高分辨率发展，对高性能266 nm连续波激光源的需求日益迫切。传统的准分子激光器和离子激光器虽然能够产生深紫外辐射，但存在体积庞大、成本高昂、稳定性差等固有缺陷。相比之下，全固态激光器（Diode-Pumped Solid-State Laser, DPSS）凭借其结构紧凑、光束质量好、寿命长、维护成本低等优势，已成为266 nm深紫外激光器的主流技术路线。

本文旨在系统梳理266 nm连续波激光器的技术发展脉络，分析其核心关键技术，并重点介绍CryLaS公司在该领域的产品布局与技术优势，为用户选型提供参考依据。

2、266nm连续波激光器技术原理

2.1 产生266 nm激光的基本路径

266 nm激光对应于1064 nm Nd:YAG或Nd:YVO₄激光的四次谐波（Fourth Harmonic Generation, FHG）。其产生过程可分为两个级联的非线性频率转换步骤：

一次倍频：基频光（1064 nm）通过第一块非线性晶体（如 LBO、KTP、PPLST），一半的光子能量被“折叠”，频率翻倍，从而产生 532 nm 的绿光。基频光源通常是一台性能优异的 1064 nm 激光器，为了保证转换效率和光束质量，它往往具有窄线宽、高功率、高光束质量（基横模）的特点。

二次倍频：此步骤比较就关键，532 nm 的绿光需要再通过另一块晶体（如BBO、CLBO），同样利用非线性效应，将其频率再次翻倍，从而产生 266 nm 的深紫外激光，由于266nm的光子能量极高，在此过程中不仅需要控制晶体的相位匹配角，还需要做好晶体的热管理防止热透镜效应。

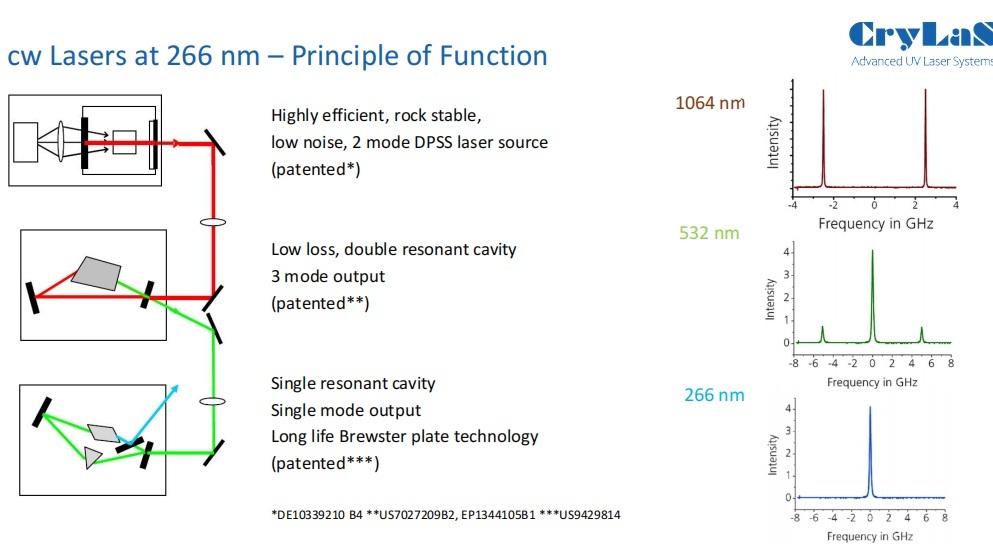

连续266nm激光器光路图

2.2 外腔共振增强技术原理

由于非线性频率转换效率与基频光功率密度密切相关，要获得高功率的266 nm连续波输出，必须显著增强作用于倍频晶体上的泵浦光功率密度。目前，实现这一目标的主要技术方案是外腔共振增强倍频技术。

外腔共振增强倍频技术的核心思想是：在基频激光器外部设计一个独立的环形共振倍频腔，通过精确控制倍频腔的长度，使其与基频光的波长相匹配（即腔长为基频光波长的整数倍）。当满足共振条件时，注入腔内的基频激光功率密度得到极大增强（通常可达数十至上百倍的功率循环），同时基频光能够多次通过倍频晶体，从而显著提高倍频转换效率。

这一技术路线的优势在于：可以在相对较低的基频光功率下获得较高的倍频输出，同时保持了全固态激光器的紧凑性和可靠性，是实现高功率、高稳定性连续波266 nm激光输出的主流方案。

2.3 激光频率锁定技术

外腔共振增强系统对腔长变化极为敏感。环境温度波动、机械振动、空气扰动等因素都会破坏共振条件，导致输出功率不稳定甚至完全丧失输出。因此，采用电学反馈控制系统实现对腔长的精确、稳定、实时控制至关重要。

目前，应用于266 nm激光器的频率锁定方法主要有两种：

（1）Hänsch-Couillaud (H-C) 频率H-C锁定方法通过监测从共振腔反射的光束偏振态变化来产生误差信号，光路结构相对简单。山东大学研究团队基于H-C锁定方法，成功实现了功率达1.1 W的单频连续波266 nm紫外激光稳定输出，这是目前该领域的代表性成果之一。

（2）Pound-Drever-Hall (PDH) 频率锁定

PDH锁定方法通过对基频光施加相位调制，利用腔反射光中的边带成分与载波的拍频信号来产生高信噪比的误差信号。相较于H-C方法，PDH锁定能够获得更高信噪比的误差信号，有利于实现更稳定的紫外激光输出，但系统复杂度也相应增加。

3 核心非线性光学晶体材料

非线性光学晶体是266 nm激光器的核心元件，其性能直接影响激光器的输出功率、光束质量和长期稳定性。用于产生266 nm激光的四倍频晶体需要满足以下关键要求：

· 紫外波段透过率高（<250 nm）

· 有效非线性系数足够大

· 双折射率满足相位匹配条件

· 抗激光损伤阈值高

· 物理化学性质稳定，不易潮解

· 可生长大尺寸、高质量单晶

综合比较目前可用的四倍频晶体材料，BBO晶体（β-BaB₂O₄，低温相偏硼酸钡）是应用最广泛、性能最均衡的选择。表1列出了常见紫外非线性光学晶体的主要性能参数对比。

表1 常见紫外非线性光学晶体性能对比

BBO晶体的优势：

· 非线性系数最高（d₂₂=1.6 pm/V），是CLBO的近1.7倍

· 透光范围宽（190-3500 nm），覆盖深紫外至红外

· 物理化学性能稳定，潮解性低

· 光学均匀性高，激光损伤阈值高

· 易于生长和加工，可实现大尺寸商业化生产

这些特性使BBO晶体成为当前高功率266 nm连续波激光器的主流选择。值得注意的是，BBO晶体是中国科学院福建物质结构研究所的原创性发明，体现了我国在紫外非线性光学晶体领域的领先地位。

4 266 nm连续波激光器研究进展

4.1 国内外发展现状

随着共振增强技术和晶体材料工艺的不断进步，266 nm连续波激光器的输出功率在过去十年中获得了显著提升。

早期的单通倍频方案效率极低。2016年，西班牙ICFO研究团队采用9.2 W的532 nm单频激光器作为基频光源，通过级联多晶体的单通倍频方案，仅获得37.7 mW的266 nm输出，转换效率不足0.5%。这一结果表明，单通方案难以满足高功率应用的需求。

相比之下，采用外腔共振增强技术的方案展现出巨大潜力。山东大学研究团队利用H-C频率锁定技术，从20 W的1064 nm基频光出发，实现了1.1 W的单频连续波266 nm激光稳定输出。这一成果标志着我国在高功率全固态深紫外激光领域已达到国际先进水平。

在商业化产品方面，目前国际上能够提供266 nm连续波激光器的厂商主要包括德国CryLaS、美国Coherent（相干公司）、日本Oxide等。其中，CryLaS公司凭借其独特的专利技术和丰富的产品系列，在该细分市场中占据重要地位。

4.2 关键技术瓶颈

尽管266 nm连续波激光器取得了长足进步，但向更高功率发展仍面临以下主要挑战：

（1）倍频晶体的抗损伤能力限制

深紫外波段的光子能量高达4.66 eV（对应266 nm），接近许多光学材料的带隙宽度，容易引发双光子吸收、色心形成等非线性损耗机制。当激光功率密度超过晶体损伤阈值时，会导致晶体性能退化甚至永久性损坏。这严重制约了266 nm激光的输出功率进一步提升。

（2）热效应对相位匹配条件的扰动

高功率运转下，倍频晶体会吸收部分激光能量产生温升，导致折射率变化，破坏相位匹配条件，从而降低倍频效率并影响输出稳定性。热管理设计因此成为高功率266 nm激光器研发中的关键环节。

（3）深紫外光学元件的老化问题

266 nm波段的镀膜元件和光学窗口在长期高功率照射下会出现性能衰减，需要采用特殊的镀膜工艺和材料选择来延长使用寿命。

5 CryLaS公司266 nm连续波激光器产品推荐

5.1 公司背景与技术优势

CryLaS GmbH（Crystal Laser Systems）总部位于德国柏林，是半导体泵浦全固态激光器领域的专业制造商。公司成立于2000年代初，专注于开发基于微片激光技术的纳秒脉冲激光器和连续波深紫外激光器。

CryLaS的266 nm连续波激光器产品（FQCW266系列）凭借多项专利技术（专利号：DE10339210B4、US7027209B2等），在性能上具有以下显著优势：

· 单纵模、窄线宽：线宽<300 kHz，相干长度>1000米，远超同类产品水平

· 全密封设计：无需现场调整内部光学元件，实现真正的“即插即用”

· 高光束质量：TEM₀₀模，M²<1.3，接近衍射极限

· 低噪声：强度噪声<1% RMS，功率稳定性<0.3%RMS@ 8小时

· 传导冷却：无需水冷，降低系统复杂度

· 工业级可靠性：支持24/7连续工业运行

5.2 产品系列与型号

CryLaS的FQCW266系列提供从10 mW至1200 mW的全功率覆盖，可根据应用需求灵活选型。其中，标准产品线包括：

5.2.1 标准功率系列

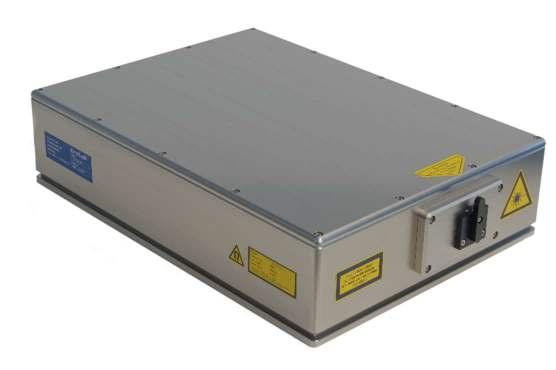

FQCW266-10-C / -25-C / -50-C（10-50 mW级）

这是CryLaS最紧凑的266 nm连续波激光器型号，适用于对功率要求不高但对光束质量和稳定性要求苛刻的科研应用。

核心参数：

输出功率：10 mW / 25 mW / 50 mW

线宽：<300 kHz

相干长度：>1000 m

光束质量：TEM₀₀，M²<1.3

功耗：<70-120 W

激光头尺寸：279×190×91 mm³

预热时间：<15分钟

适用场景：紫外拉曼光谱、光致发光测量、全息术、干涉计量

5.2.2 高功率系列

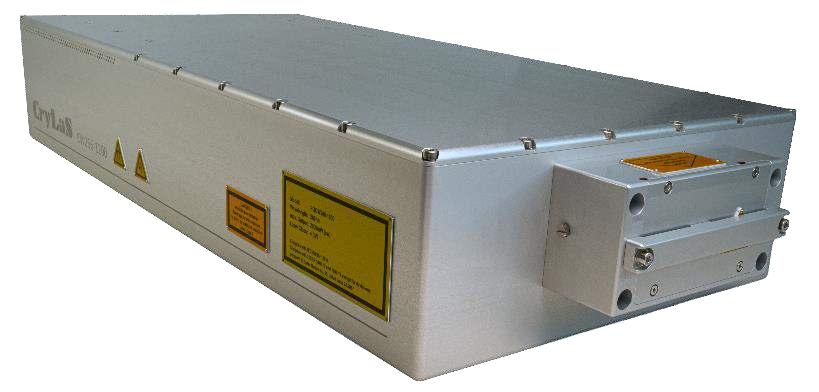

FQCW266-200 / -300 / -600（200-600 mW级）

这是CryLaS的主力产品系列，在保持优异光束质量的同时提供更高的输出功率，适合对功率有一定要求的工业应用。

核心参数（以FQCW266-600为例）：

输出功率：600 mW（可调范围6-600 mW）

线宽：<300 kHz

相干长度：>1000 m

光束质量：TEM₀₀，M²<1.3

功率稳定性：<0.3% RMS@ 8小时

功耗：<450 W

工作温度：20-35°C（传导冷却）

适用场景：晶圆/掩模检测、紫外光刻、光纤布拉格光栅写入、高分辨率光谱学

5.2.3 超高功率系列

FQCW266-1000 / -1200（1-1.2 W级）

这是CryLaS最新推出的高功率旗舰产品，代表了当前商业化266 nm连续波激光器的最高水平。

核心特点：

输出功率：最高1200 mW

保持单频、TEM₀₀模式运转

专为要求严苛的工业检测和计量应用设计

5.3 产品选型建议

根据典型应用场景，可参考以下选型指南：

5.4 与竞品的比较优势

相较于同类产品，CryLaS FQCW266系列的核心竞争力体现在：

线宽与相干性：<300 kHz线宽和>1000 m相干长度在同类产品中处于领先地位，对干涉测量和全息应用至关重要。

密封免维护设计：专利密封技术使激光器能够在工业环境中长期稳定运行，无需定期调整内部光路，显著降低维护成本。

功率可调性：输出功率可软件控制在10%至100%范围内连续调节，提高了使用灵活性。

传导冷却：无需水冷，简化了系统集成，特别适合OEM应用。

6、主要应用领域

266 nm连续波激光器在以下领域展现出不可替代的应用价值：

6.1 半导体检测与光刻

随着半导体工艺向5nm及以下节点演进，对晶圆缺陷检测的分辨率要求不断提高。266 nm深紫外激光因其短波长能够检测更微小的缺陷，是先进节点晶圆检测、掩模版检测系统的核心光源。

6.2 紫外拉曼光谱学

266 nm激发波长能够有效避免荧光背景干扰，同时由于拉曼散射截面与波长的四次方成反比，短波长激发显著提高检测灵敏度。这在生物样品、药物分析和材料表征中具有独特优势。

6.3 光纤布拉格光栅写入

266 nm激光是写入光纤布拉格光栅的理想光源。工业应用常用办法是：266nm激光整形成线状光束，然后透过预制的光学掩模版辐射被加工光纤；也可搭建双光路干涉架构，深紫外干涉条纹在光敏光纤中引起折射率调制，形成周期性光栅结构。窄线宽和高相干性保证了光栅写入的精度和重复性。

6.4 高分辨光谱学与计量学

266 nm激光的窄线宽和高稳定性使其适用于精密光谱测量、原子分子物理研究、光学频率标准等领域。相干长度超过1000米的特性特别适合于干涉仪和精密测距应用。

6.5 宽禁带半导体材料表征

如GaN、SiC等宽禁带半导体材料的带隙通常在3-4 eV范围，其光致发光特征峰位于紫外波段。266 nm激光能够有效激发这些材料的本征发光，用于材料质量评估和缺陷分析。

7、未来发展趋势与展望

7.1 更高功率

随着倍频晶体生长工艺和热管理技术的进步，商业化266 nm连续波激光器的功率将持续提升。预计未来3-5年内，2-5 W级产品将逐步进入市场，进一步扩展其在工业加工领域的应用。

7.2 更高稳定性与集成度

频率锁定技术和温控技术的进步将带来更优的功率和波长稳定性。同时，激光头将进一步小型化、轻量化，便于系统集成和便携应用。

7.3 新波段拓展

基于266 nm激光的非线性频率下转换技术有望产生更短波长的真空紫外（VUV）和极紫外（EUV）辐射，为前沿科学研究提供新型光源。

8、结论

266 nm连续波全固态激光器是当前深紫外激光技术领域的重要发展方向。经过多年的技术积累，基于外腔共振增强和BBO晶体倍频的技术路线已趋于成熟，实现了从实验室科研到工业应用的跨越。

在  商业化产品方面，德国CryLaS公司凭借其FQCW266系列产品，以单频窄线宽（<300 kHz）、长相干长度（>1000 m）、全密封免维护设计、功率覆盖10-1200 mW等突出优势，成为该领域值得推荐的选择。

无论是从事前沿科学研究的学者，还是致力于半导体检测、精密计量、紫外光谱等工业应用的专业人士，266 nm连续波激光器都将成为其工具箱中的有力武器。随着技术的持续进步，这一领域的前景将更加广阔。
