DH340T光谱ICCD探测器

简  述:
iStar 系列光谱ICCD 包含320T 及340T 两款,芯片分别为1024*255 及2048*512。iStar 采用了高品质二代或三代像增强器,并配合丰富的性能扩展,是现在最受欢迎的光谱型ICCD。iStar 系列光谱ICCD 是目前高端科研市场上应用最为广泛的带有时间闸门的增强型CCD。最短曝光时间可达1.2ns,该系列产品主要用于燃烧过程、生物发光机制、化学反应过程等研究领域,利用其信号增强功能和时间闸门控制特点,实现极弱信号采集、时间分辨影像捕捉等实验功能。
品  牌:
英国 Andor
产品型号:
  • DH340T
iStar 系列光谱ICCD 包含320T 及340T 两款,芯片分别为1024*255 及2048*512。iStar 采用了高品质二代或三代像增强器,并配合丰富的性能扩展,是现在*受欢迎的光谱型ICCD。iStar 系列光谱ICCD 是目前科研市场上应用*为广泛的带有时间闸门的增强型CCD。最短曝光时间可达1.2ns,该系列产品主要用于燃烧过程、生物发光机制、化学反应过程等研究领域,利用其信号增强功能和时间闸门控制特点,实现极弱信号采集、时间分辨影像捕捉等实验功能。
DH340T光谱ICCD探测器主要技术特点:
• 提供18mm 和25mm 两种口径的像增强器
• 提供P43 和P46 两种类型的荧光屏
• *短时间闸门宽度:2ns( 真正光学闸门宽度)
• 无线遥控,摆脱键盘鼠标的束缚
• 内置数字延迟发生器
• 10ps 的延迟分辨率
• *低的传输延迟:19ns
• IntelligateTM 微通道板与光阴极实现同步门控,在深紫外段也保持1:108 的开关比
DH340T光谱ICCD探测器技术参数指标:

型号

340T

像增强器直径

φ18mm

φ25mm

像素

2048×512

2048×512

有效像素

1330×512

1850×512

像元尺寸

13.5μm×13.5μm

13.5μm×13.5μm

有效探测面尺寸

18 mm×6.9 mm

25 mm×6.9 mm

最大读出速度

3MHz

光谱采集速度

135sps(FVB)

1825 sps (Crop 模式 5 rows)

16920 sps ( 快速动力学模式 4 rows)

最小读出噪声

< 5e-

像素阱深

100,000e-

光纤锥放大比例

1:1

最低制冷温度

-40℃

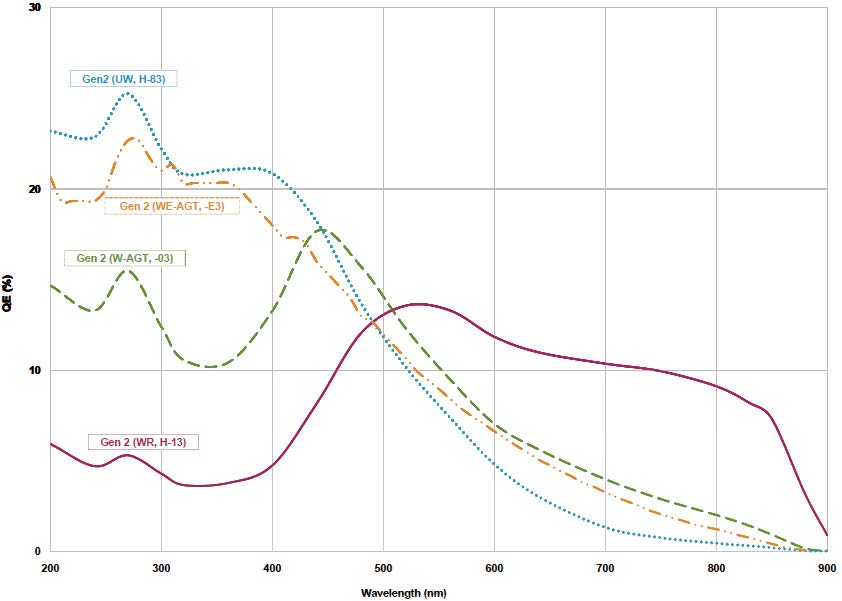

二代像增强器量子效率曲线

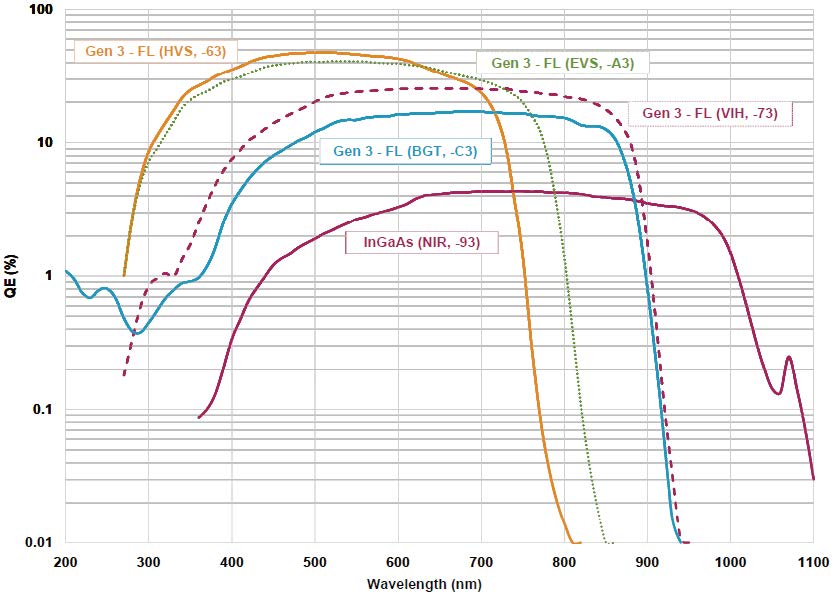

三代像增强器量子效率曲线
二代像增强器技术参数指标:

型号

18-03

18-04

18-05

18H-13

18H-83

18-E3

有效孔径

φ18mm(25mm 直径可选)

荧光屏类型

P43

P46

P43

P43

P43

P43

入射窗口

Quartz

Quartz

MgF2

Quartz

Quartz

Quartz

峰值量子效率

18

18

15

13.5

25

22

波长范围

180nm ~ 850nm

180nm ~ 850nm

120nm ~ 850nm

180nm ~ 920nm

180nm ~ 850nm

180nm ~ 850nm

最短快门时间

< 2ns

< 2ns

< 5ns

< 50ns

< 100ns

< 2ns

最大相对增益

> 1000

> 500

> 1000

> 850

> 500

> 300

等效背景照度

< 0.2 e-/pix/sec

最大光阴级重复频率

Intelligate Off: 500KHz 连续模式

Intelligate On: 5KHz 连续模式

三代像增强器技术参数指标:

型号

18-63

18-73

18-93

18-A3

18-C3

有效孔径

φ18mm(25mm 直径可选)

荧光屏类型

P43

入射窗口

Glass

Glass

Glass

Glass

MgF2 + F/O +Lumogen

峰值量子效率

> 47.5

> 25.5

> 4

> 40

> 17

波长范围

280nm ~ 760nm

280nm ~ 910nm

380nm ~ 1090nm

280nm ~ 810nm

200nm ~ 910nm

最短快门时间

< 2ns

< 2ns

< 3ns

< 2ns

< 3ns

最大增益

> 200

等效背景照度

< 0.1 e-/pix/sec

< 0.3 e-/pix/sec

< 2 e-/pix/sec

< 0.2 e-/pix/sec

< 0.3 e-/pix/sec

最大光阴级重复频率

Intelligate Off: 500KHz 连续模式

Intelligate On: 5KHz 连续模式

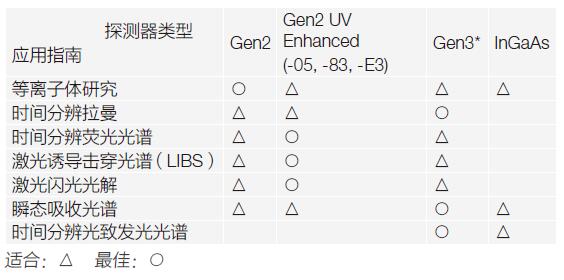

DH320T光谱ICCD探测器主要应用:
