剖析像增强器的功能作用—转变特殊粒子,增强微弱信号

我们经常用CCD来探测或采集被测物体的数据,利用CCD可以采集到物体的图像,发光特性等。很多情况下物体给出的信息有可能非常的微弱,或者反应过程是一瞬间的,有些特殊研究中物体给出的信号是X-Ray、粒子等,这时候CCD就很难探测到信号。针对微弱信号,我们需要一个能将信号增强的器件,对于一瞬间的反应,需要一个准确开门的测量器件,对于特殊粒子,需要一个对他们感应或者转换到可以探测的信号的器件,在这些情况下像增强器就可以解决这些问题。
在这里我们主要介绍像增强器在微弱信号成像中的应用。在很多的研究中,比如微光夜视、单分子成像、蛋白质发光、荧光、粒子成像中信号都非常的微弱,如果使用普通的CCD很难得到很清楚的图像,这里我们加入一个像增强器,可以将信号放大10^3-10^7倍,就可以得到很清楚的结果,在很多微弱到极限的信号测量中,可以利用单光子计数的方法进行成像。

像增强器主要特性如下:
1.增强信号的功能,10^3-10^7
2.选通功能,*小为2ns
3.探测光子、X-Ray、电子、离子、中性粒子等

像增强器如何实现这些功能?

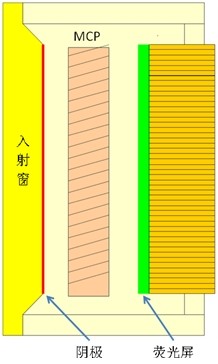

我们先介绍像增强器的构造,器件中各个部分的功能,像增强器的结构决定了其可以对微弱信号进行检测。

像增强器的阴极,阴极是将光子转换成电子的器件,阴极材料一般为金属或者半导体,这里主要使用的是多碱光电阴极,对可紫外(日盲型)见光非常敏感,描述阴极的主要参数包含灵敏度、峰值波长、暗电流及光电子初能量分布等。

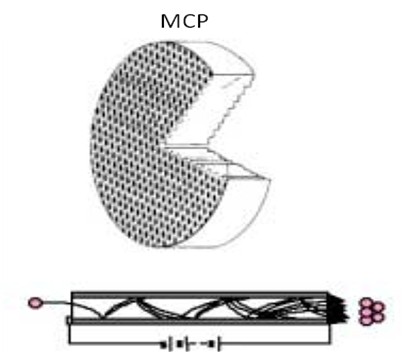

像增强器的的增强功能是通过微通道板(MCP)实现的,微通道板是阵列式微细玻璃管,玻璃管的直径可以小到几个微米,内壁镀有二次电子发射材料。当微通道板被加上高压后,电子碰撞内壁会进行倍增,形成雪崩式反应,实现信号的放大。像增强器根据增益的要求不同,分为单MCP,双MCP和三MCP,增益也从10^3 10^7不等,在单光子成像的成像系统中,*好采用双MCP,由于具有高的增益,会很好的剔除模拟噪声。

通常情况下对MCP进行描述有如下四个性能: 长径比,同等情况下,长径比大的MCP增益能力强;开口面积比,这个参数决定了MCP的探测效率;增益,MCP通过加上高压实现雪崩放大,电压越高增益越强,但是高压是有限制的,通常情况下这个高压不能超过1000V;均匀性,MCP的均匀性一定程度上决定了像增强器的均匀性。

荧光屏,像增强器的荧光屏是将电子再次转换成光信号的器件,荧光屏上加有5000-6000V的高压,可以将一个电子转换成转换成多个光子。荧光屏要求屏层强度和导通性良好,以免被静电击穿铝膜层,表面质量优良以免产生针尖放电,发光效率良好,MTF曲线优良。描述荧光屏的主要参数:空间分辨率,高的空间分辨率才会让图像效果更好;电子转换效率,荧光屏根据材质的不同光子的转换效率可以为55-320个光子不等;发光光谱,荧光品的发光光谱主要集中于400nm-550nm之间;湮灭寿命,荧光屏的荧光湮灭寿命根据要求不同,具有ns—ms量级的湮灭寿命。

像增强器的选通功能可以通过两种方式进行,一种是给阴极上加上调制高压,这样可以实现*短2ns的选通,但是有些情况下,像增强器前端是不加高压的,那么第二种选通模式是在MCP上加上调制高压,这个选通时间会宽,可以选通的时间是20ns。在快速反应过程中,为了实现跟信号同步,需要加入这样的选通(开门)功能,才能让微弱信号避开其他信号的干扰。
上面提到像增强器的阴极一般对紫外及可见光比较灵敏,那么要实现粒子的探测就得改变阴极,通常情况下MCP是可以直接探测粒子的比如电子或者离子,但是对于高能光子(比如X-Ray)需要在阴极前端镀上闪烁体材料,将高能光子转换成可见范围内的光子,然后进行探测,这个时候一般都要求测量真空环境,所以像增强器都会匹配响应的真空接口和封装。

利用像增强器进行微弱信号的探测同样需要匹配相应的电源系统:
1.阴极的高压选通模块,-200V,这个高压电源可以是调制电压。
2.MCP的高压电源,600V-1000V可调,电源同样可以是调制电压。
3.荧光屏高压电源,5000-6000V可调。

MCP和荧光屏的高压电源一般是集成到一起的,环绕在像增强器四周,也可以是平板的,因为MCP和荧光屏之间的电势差通常是有范围的,否则会击穿荧光屏或MCP。阴极电源可以集成的也可以是单独的,单独的电源可以具有选通功能,集成的电源可以让阴极处于常开会关闭状态,这些高压电源再连接0-5V的直流电源进行调节。

像增强器是为了进行微弱信号探测设计的,其增强功能可以将微弱信号进行放大,而且具有极高的空间分辨率,选通功能可以抓住混合在连续的背景光中的瞬态信号,*短可以到达2ns,不同阴极材料以及探测方式可以实现对不同对象的测量。
