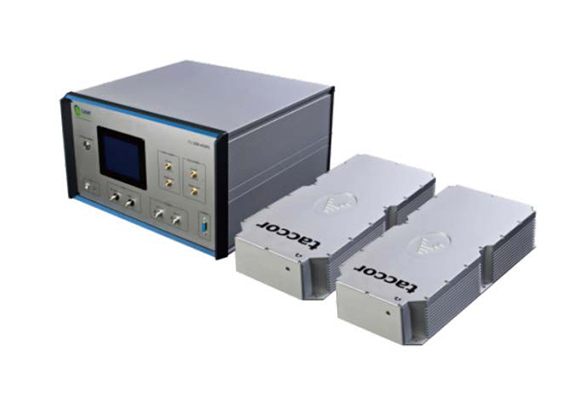

ASOPS 引擎TL-1000
简 述：
Laser Quantum ASOPS Engine 为全套的ASOPS 解决方案， 配合LaserQuantum 各系列振荡器、触发单元，构成完整的ASOPS 系统，时间分辨率达到100fs；同时提供基于ASOPS 的THz 吸收光谱系统。TL-1000 分为MHz和GHz 两个版本，分别适用与80MHz 和1GHz 重频的振荡器。
品 牌：
英国 Laser Quantum
产品型号：
- ASOPS
异步光学采样（Asynchronous Optical Sampling, ASOPS）系统采用相互锁定、有固定重频差的两台激光器来实现变延时的泵浦- 探测。主激光器（激发光）以fR 重频输出，而从激光器以略低频率（fR-ΔfR）输出；如果初始时刻两台激光器同时输出，则相互之间的延时会以1/(fR-ΔfR)-1/fR ΔfR/fR2，且经过1/ΔfR 时间之后两台激光器的脉冲再次对准。例如，如果主激光器振荡频率为1GHz，从激光器振荡频率为999,999,000Hz（fR=1GHz, ΔfR=1kHz），则延时的步距为1,000Hz/(1,000,000,000Hz)2 = 10-15s = 1fs，最长延时（泵浦- 探测时间窗口）为1/1,000Hz = 1ms。
通过调节主、从激光器的频率差，可实现实验需要的延时精度与数据采集率、时间窗口；通过对泵浦光和探测光进行频率变换，如倍频、三倍频、OPO、THz 产生等，可实现丰富的应用：高分辨率时域太赫兹光谱；高速光泵- 太赫兹探测；超薄（~nm 量级）膜超声测量。

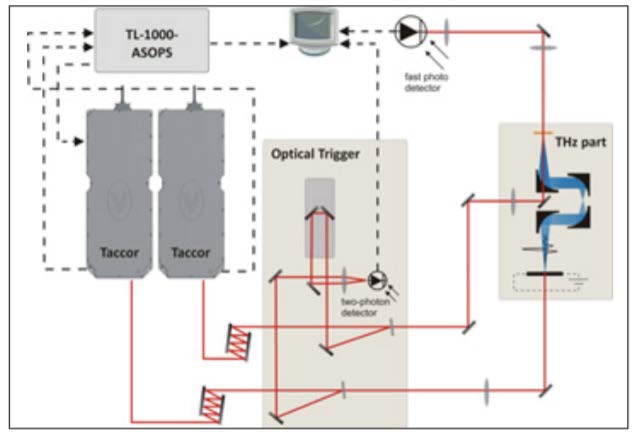

基于ASOPS 的HASSP THz 时域光谱仪
ASOPS 实验影响时间分辨率的主要因素除了设定的频率差外，主要是激光器重频的抖动，因此要求对两台激光器重复频率（腔长）加以精密的锁定和控制；而激光器重复频率本身则影响数据采样率，高重频的激光器采样率较高，可提升测量速度。
Laser Quantum ASOPS Engine 为全套的ASOPS 解决方案， 配合LaserQuantum 各系列振荡器、触发单元，构成完整的ASOPS 系统，时间分辨率达到100fs；同时提供基于ASOPS 的THz 吸收光谱系统。TL-1000 分为MHz和GHz 两个版本，分别适用与80MHz 和1GHz 重频的振荡器。

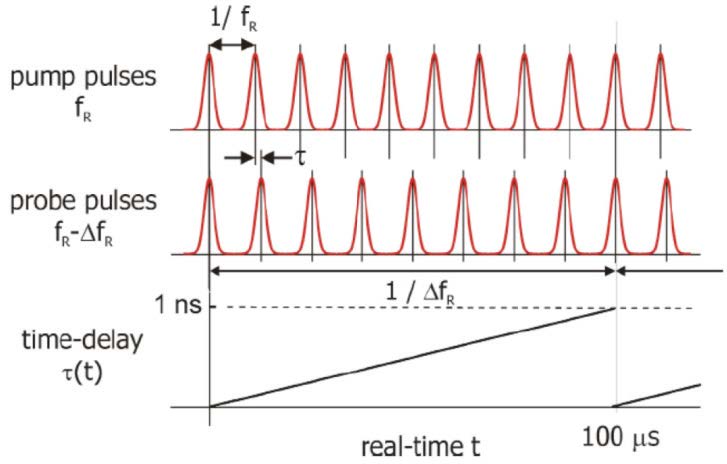

ASOPS 示意图
ASOPS 示意图
| ASOPS Engine GHz | ASOPS Engine MHz | |
|
重复频率 |
1 GHz |
84 MHz |
|
重频偏移 |
2kHz ~ 20kHz |
10Hz ~ 1kHz |
|
时间分辨率 |
<60fs (1ns 窗口） |
<100fs (5ns 窗口） |
|
最长延时窗口 |
1ns |
11.9ns |
基于ASOPS 的HASSP THz 时域光谱仪
