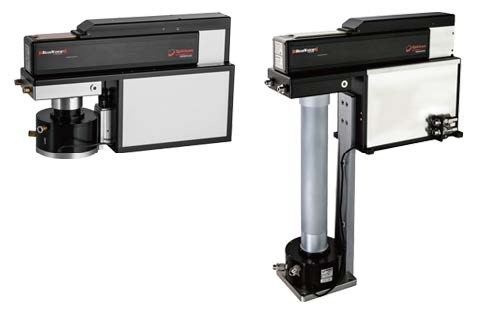

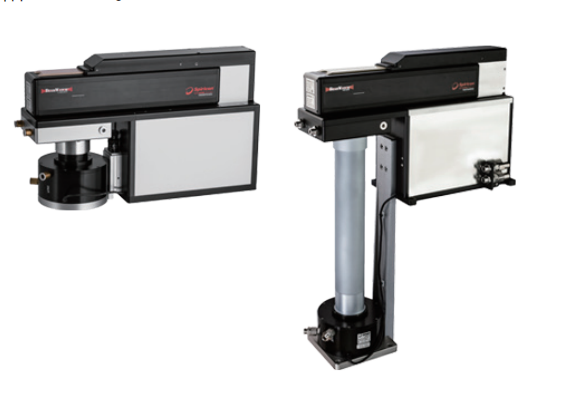

高功率激光集成式分析仪BeamWatch Integrated

简  述:
BeamWatch Integrated 在BeamWatch 基础上,在特定位置集成了功率探头,可以实时在线测量激光的焦点分布和功率。BeamWatch Integrated 分为150/ 500连个型号,功率探头距离焦点的距离分别为150mm和175mm。
品  牌:
美国 Ophir-Spiricon
产品型号:
  • BeamWatch Integrated
高功率激光集成式分析仪BeamWatch Integrated
BeamWatch Integrated 在BeamWatch 基础上,在特定位置集成了功率探头,可以实时在线测量激光的焦点分布和功率。BeamWatch Integrated 分为150/ 500连个型号,功率探头距离焦点的距离分别为150mm和175mm。

适用波长

980 - 1080nm

束腰直径精度

±5%

束腰位置精度

±125μm

相机视场

32.17mm×8.55mm

最大光束口径

12.5mm

焦点漂移精度

±50μm

BPP 精度

±3.5% rms

发散角精度

±3.5% rms

M2 精度

±3.5% rms

气体充灌

干燥气体(空气,氮气,氩气),5~10L/min,6bar

功率测量范围

500W ~ 9999W(可订制 30kW 级)



功率探头处最大功率 密度

10kW/cm2,<15mm 光束

7kW/cm2,15 - 20mm 光束

5kW/cm2,20 - 40mm 光束

4kW/cm2,40 - 45mm 光束

功率探测响应时间

最大 2.7s (9999W)

背散射

<1%
