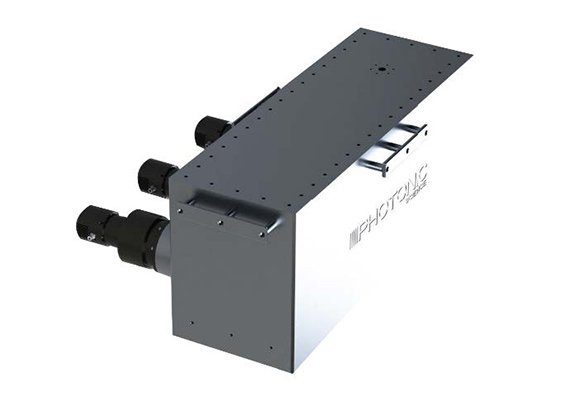

PSL高灵敏度中子相机

简  述:
PSEL制冷型中子探测器系列采用LiF:ZnS:Ag闪烁体荧光屏,由极低噪声、高灵敏度ICCD或sCMOS芯片读出。中子成像应用方面使用10cm×10cm至43cm×43cm有效区域的高分辨率闪烁体,并结合具有低噪声、快速读出4096×4096分辨率的sCMOS相机
品  牌:
英国 PhotonicScience
产品型号:
  • PSL
PSEL制冷型中子探测器系列采用LiF:ZnS:Ag闪烁体荧光屏,由极低噪声、高灵敏度ICCD或sCMOS芯片读出。中子成像应用方面使用10cm×10cm至43cm×43cm有效区域的高分辨率闪烁体,并结合具有低噪声、快速读出4096×4096分辨率的sCMOS相机。衍射和小角散射应用使用26cm×20cm有效区域的高效闪烁体,并结合1306×1040分辨率的超低噪声ICCD相机,可实现单量子探测功能。通过将多个相机拼接在一起可以实现更大区域的探测。快中子系列不仅可以用于实验室密封源研究,也可用于研究反应堆设施。
PSL高灵敏度中子相机主要特点:
· 16-bit数字图像实时采集
· 单中子等效读出噪声
· 可达20000:1的高动态范围
· 标准相机与计算机接口
· 芯片阵列可多路采集

高灵敏度中子相机应用:
· 中子成像/断层扫描
· 中子衍射
· 小角中子散射
· 蛋白质晶体学
· 中子反射

高灵敏度中子相机技术指标:
参数 中子ICCD 中子sCMOS
闪烁体 LiF:ZnS:Ag
有效像元尺寸 200μm 105 μm
有效探测尺寸 20cm×26cm 43cm×43cm
帧速 0.6 fps 5 fps
动态范围 >10000:1 >20000:1
读出噪声 <3 e- 4e-
增益 >1000:1 N/A
门控宽度 <1 ms @ 1kHz N/A
芯片制冷温度 -20 ℃
曝光时间(单帧) 最长可达30分钟 最长可达1分钟
相机接口 千兆以太网
Li-6荧光屏来自于Scintacor
特征 物理性质
屏幕类型 ND
磷光体类型 混合颗粒
发光颜色 蓝色
峰值波长 450nm
衰减10% 3.5μs
余辉拖尾 低阶
X射线吸收 极低
紫外光吸收 宽带
