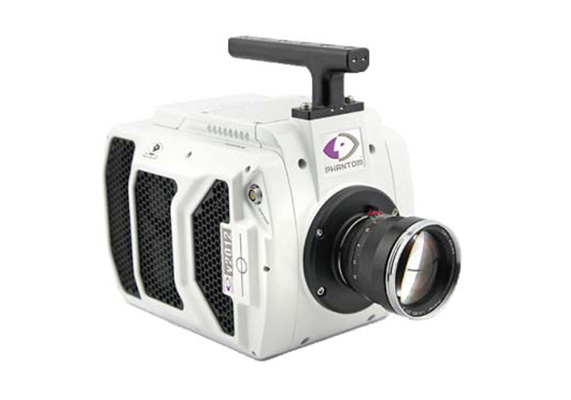

Phantom高速相机

简  述:
美国 Vision Research 公司是高速摄相机的生产厂家,其推出的Phantom 系列涵盖了多种规格,可以满足大多数科研高速成像的需求,广泛用于燃烧场,流场等的PIV,LIF,PTV,DIC 等应用测量
品  牌:
美国 Vision Research
产品型号:
  • v2012
  • v2640
  • VEO 410
  • VEO 710
  • VEO 640
美国 Vision Research 公司是高速摄相机的生产厂家,其推出的Phantom 系列涵盖了多种规格,可以满足大多数科研高速成像的需求,广泛用于燃烧场,流场等的PIV,LIF,PTV,DIC 等应用测量
Phantom 高速摄像产品核心技术
1. 先进的CMOS 设计及制造技术,满足不同应用需求
a) 像素尺寸:5.6um,10um,20um,28um
b) 分辨率:640x480,1280x800,1280x1024,1280x1280,2560x1600,2048x1952,4096x2304
2. 超高感光灵敏度(ISO12232 Ssat):*高100000T ,保证高速低曝光下的图像质量
3. *高拍摄速率:绝大多数产品高达600000fps *高拍摄速率
4. 超大存储容量:VEO 系列*高72GB,UHS 系列*高288GB
5. 超高速数据下载:10Gb 以太网(VEO 系列、UHS 系列)600MB/s 下载速率
6.Cinemag 技术:512GB(v 系列),8TB(UHS 和Flex4K)
a)1Gpx/s 大容量非易失直接拍摄和存储功能
b)1GB/s 超高速数据下载速率
7. EDR 技术:同一帧图像中可以设置两个曝光时间,过曝区域自动调用低曝光时间,有效扩展动态范围
UHS-12 系列(V1212/V1612/V2012/V2512),主要特点
• 超高拍摄速率:*高可达1280x800@25700fps,*高拍摄速率高达670000fps(V2512)
• 支持*高达288GB 高速内存
• 高达28um 像元尺寸,具备超高感光灵敏度100000T ISO12232SAT 标准
• 支持*高8TB Cinemag V 大容量非易失存储,1Gpx/s 拍摄速率下连续记录时间超过1 小时
• 标配千兆以太网和10Gb 超高速数据接口,图像下载速率高达600MB/s

UHS-40 系列(V1840/V2640),主要特点

• 超高拍摄速率:2048x1952@6600fps,1024x976@25000fps *高拍摄速率高达300000fps(V2640)
• 支持*高达288GB 高速内存
• 13.5um 像元尺寸,binning 模式下27um 像元尺寸, 兼顾低速高分辨率,高速高感光度要求
• 支持*高8TB Cinemag V 大容量非易失存储,1Gpx/s 拍摄速率下连续记录时间超过1 小时
• 标配千兆以太网和10Gb 超高速数据接口,图像下载速率高达600MB/s
• 可选模式:标准(CDS)模式;标准Binned 模式;高速(HS)模式;高速BF 模式;高速Binned 模式,满足不同应用场景拍摄需求

VEO410/VEO710,主要特点

• 12 位百万像素CMOS 传感器,像素尺寸20umx20um
• 拍摄速率:VEO410: 1280x800@5200fps,*高拍摄速率高达600000fps
VEO710: 1280x800@7400fps,*高拍摄速率高达680000fps
• 支持*高达72GB 高速内存
• 标配千兆以太网和可选配10Gb 超高速数据接口,图像下载速率高达600MB/s
• EDR 曝光控制可在1 帧图像中设置2 种曝光时间,有效扩展动态范围,避免强光对成像的影响

VEO340/VEO640,主要特点

• 12 位四百万像素CMOS 传感器,像素尺寸10umx10um
• 拍摄速率:VEO340: 2560x1600@800fps,*高拍摄速率高达280000fps
VEO640: 2560x1600@1400fps,*高拍摄速率高达350000fps
• 支持*高达72GB 高速内存
• 标配千兆以太网和可选配10Gb 超高速数据接口,图像下载速率高达600MB/s
• EDR 曝光控制可在1 帧图像中设置2 种曝光时间,有效扩展动态范围,避免强光对成像的影响

主要型号参数列表:

型号

v2012

v2640

VEO 410

VEO 710

VEO 640

最高分辨率@ 拍摄速率

1280×800

@22600 帧/ 秒

2048×1952@4855 帧/ 秒(标准) 2048×1952@6600 帧/ 秒(高速)

1280× 800 @5200 帧/ 秒

1280× 800 @7400 帧/ 秒

2560× 1600 @1400 帧/ 秒

最高拍摄速率

651150 帧/ 秒(标准);

1000000 帧/ 秒(可选)

303460 帧/ 秒

600000 帧/ 秒

680000 帧/ 秒(标准);

1000000 帧/ 秒(可选)

350000 帧/ 秒

传感器参数

像素数: 1280× 800 像元大小: 28μ m 传感器尺寸(mm): 35.8× 22.4

灵敏度:100000 黑白10000 彩色

像素数: 2048× 1952 像元大小: 13.5μm,

传感器尺寸(mm): 27.6× 26.3

灵敏度:

标准模式:80000 黑白;16000 彩色; 高速模式:64000 黑白;16000 彩色; 高速BF 模式:12500 黑白;2500 彩色; 标准/ 高速Binned 模式:125000 黑白

像素数: 1280× 800 像素大小: 20μ m 传感器尺寸(mm): 25.6× 16.0

灵敏度: 40000 黑白;

10000 彩色

像素数: 1280× 800 像素大小: 20μ m 传感器尺寸(mm): 25.6× 16.0 灵敏度: 40000 黑白;

10000 彩色

像素数: 2560× 1600 像素大小: 10μ m 传感器尺寸(mm): 25.6× 16.0 灵敏度: 40000黑白;

6400 彩色

曝光

最短曝光时间:1μs(标准);

290ns(可选) 快门类型: 电子快门, 全域 EDR 曝光控制:1 帧图像可设置2 种曝光时间 自动曝光控制: 自适应调节曝光时间

最小曝光时间: 1μs; 499ns/142ns(可选) 快门类型: 电子快门;全域 自动曝光控制: 自适应调节曝光时间 PIV 曝光模式

最小曝光时间: 1μs 快门类型: 电子快门; 全域 EDR 曝光控制: 1 帧图像可设置2 种曝光时间 自动曝光控制: 自适应调节曝光时间 PIV 曝光模式

最小曝光时间: 1μs (标准); 300ns(可选) 快门类型: 电子快门; 全域 EDR 曝光控制: 1 帧图像可设置2 种曝光时间 自动曝光控制: 自适应调节曝光时间 PIV 曝光模式

最小曝光时间: 1μs 快门类型: 电子快门;全域 EDR 曝光控制: 1 帧图像可设置2 种曝光时间 自动曝光控制: 自适应调节曝光时间 PIV 曝光模式

内存容量/ 记录时间

1280x800@22600 帧/ 秒:

72G(2.24s);

144G(4.47s);

288G(8.95s)

2048×1952@4855 帧/ 秒:

72G(2.66s)144G(5.31s)288G (10.62s);

2048×1952@6600 帧/ 秒:

72G(1.95s) 144G(3.91s)288G (7.81s)

1280×800@5200 帧/ 秒:

18G(2.42s) 36G(4.84s) 72G(9.68s)

1280×800@7400 帧/ 秒:

18G(1.70s)

36G(3.40s) 72G(6.80s)

1280× 800@3200 帧/ 秒:

18G(3.93s) 36G(7.86s)

存储卡

CineMag V(可选):2TB/8TB

CineMag V(可选): 2TB/8TB

CFast 2.0: 最大256GB

CFast 2.0: 最大256GB

——

触发

触发点可控(前/ 后触发记录); IBAT;软件触发;OCC 触发; 硬件触发(BNC); Burst 模式

触发点可控(前/ 后触发记录); IBAT;软件触发;OCC 触发;硬件触发(BNC); Burst 模式

触发点可控(前/ 后触发记录); IBAT; 软件触发;OCC 触发(VEO 410S);硬件触发(BNC)

触发点可控(前/ 后触发记录); IBAT; 软件触发;OCC 触发(VEO 710S);硬件触发(BNC)

触发点可控(前/ 后触发记录); IBAT;软件触发; 硬件触发(BNC)

时间精度/ 帧同步

独立FSYNC BNC 同步端口,支持内部/ 外部时钟源;IRIG in/out; Ready output; Strobe output

时间精度: 11.36ns。独立FSYNC BNC 同步端口,支持内部/ 外部时钟源; IRIG in/out; Ready output; Strobe output

时间精度: 20ns。独立FSYNC BNC 同步端口, 支持内部/ 外部时钟源; IRIG in/out

时间精度: 20ns。独立FSYNC BNC 同步端口,支持内部/ 外部时钟源; IRIG in/ out

时间精度: 20ns。独立FSYNC BNC 同步端口,支持内部/ 外部时钟源; IRIG in/ out

通讯接口

千兆以太网; 10Gb 以太网

千兆以太网; 10Gb 以太网

千兆以太网(标准); 10Gb 以太网(可选)Fischer(VEO 410S); RJ45(VEO 410L)

千兆以太网(标准); 10Gb 以太网(可选) Fischer(VEO 710S); RJ45(VEO 710L)

千兆以太网(标准); 10Gb 以太网(可选) Fischer(VEO 640S); RJ45(VEO 640L)

先锋公司也可根据客户特殊需要帮忙定制满足客户要求的像增强模组,以配合用户现有的相机比如高速相机,EMCCD, CMSO 相机等完成升级!
可提供内容包括:
• 不同像增强器口径尺寸:25mm,40mm,75mm;
• 不同增益大小: 单级MCP:103, 双极MCP:106
• 耦合中继镜: 1:1,2:1;
• 不同门控大小: 5ns, 10ns,100ns 等
• 小型脉冲同步延迟模块: 精度<10ns ;
• 增强器电源
