猫眼结构外腔式半导体激光器CEL系列

简  述:

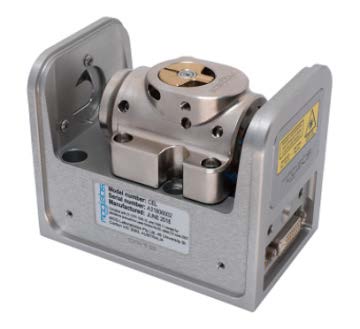

“猫眼”(Cateye)结构ECDL 为Moglabs独特产品。与常规采用光栅作为选频元件的Littrow 结构不同,猫眼结构采用滤光片作为选频元件,猫眼反射镜实现自准直,调谐元件的装载机构具备更好的稳定性。猫眼结构适合450~530nm、630~1620nm 输出。
品  牌:
澳大利亚 Moglabs
产品型号:
  • CEL系列
“猫眼”(Cateye)结构ECDL 为Moglabs独特产品。与常规采用光栅作为选频元件的Littrow 结构不同,猫眼结构采用滤光片作为选频元件,猫眼反射镜实现自准直,调谐元件的装载机构具备更好的稳定性。猫眼结构适合450~530nm、630~1620nm 输出。
猫眼结构外腔式半导体激光器CEL系列特性
· Cateye + 滤光片设计
· 振动惰性,被动稳定结构
· 精密波长调节,调谐范围达数十纳米
· 450 ~ 530nm、630 ~ 1620nm可选
· 高带宽直接调制
· 微波射频调制
· 窄线宽,可低至20kHz
· 高速压电陶瓷反馈控制,高反馈带宽
· 自准直
· 二极管保护电路及继电器
· 极低频率噪声
· 可使用MOGLabs ECDL 控制器或用户自备驱动器

猫眼结构外腔式半导体激光器CEL系列应用
· 激光冷却与陷俘
· 玻色-爱因斯坦凝聚
· 陷俘离子量子计算
· 量子光学:压缩光场
· 场致透明与慢光速
· 时间频率基准
· 精密测量
· 精密激光光谱
· 物理教学研究

技术参数
波长与频率
波长范围 450 ~ 530nm,630 ~ 1620nm可达250mW输出,取决于LD
线宽 <100kHz (典型),取决于配置
调制 20MHz 带宽;AC/ DC耦合,20ns延时
可选RF偏置三通,>2.5GHz 带宽
初调范围 取决于LD,例如:776 ~ 802nm,850 ~ 895nm (单管)
光学
光束直径(1/e²) 典型:0.6mm×0.3mm ,取决于LD
偏振 典型:100:1 垂直线偏振
热控制
TEC 标准:±14.5V 3.3A,Q=23W
温度传感器 标准:NTC 10 kΩ;可选:AD590, 592
底板温度稳定性 ±1mK (取决于控制器)
散热 可选循环水散热(通常无需水冷)
扫频
扫描范围 典型20GHz (采用MOGLabs控制器),取决于LD
无跳模自由扫描 20GHz (典型),取决于LD,通过电流调节
压电陶瓷 用户可更换的模块
电子学
保护 继电器、盖板自锁连接、LD反偏保护
指示器 激光 On/Off LED指示
调制输入 SMA DC ~ 20MHz或AC 10kHz ~ 20MHz,隔离地
可选:RF偏置三通 >2.5GHz 带宽
16MHz ~ 2.5GHz (可选更低截至)
接口 MOGLabs DLC 二极管激光控制器,单线缆
通用
尺寸 紧凑型:108mm×70mm×83mm (L×W×H),0.5kg
加长型:220mm×95mm×90.5mm (L×W×H),1.3kg
