Mono电驱可调谐带通滤光片

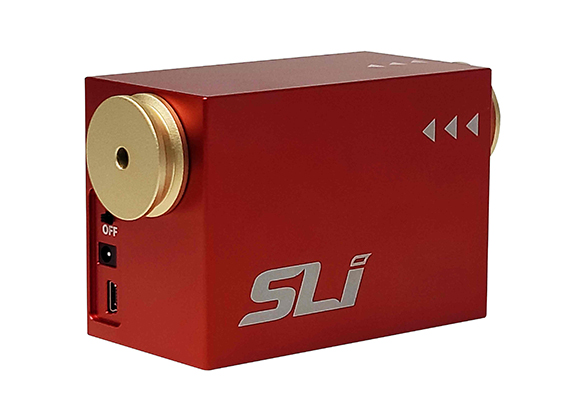

- Mono-A5

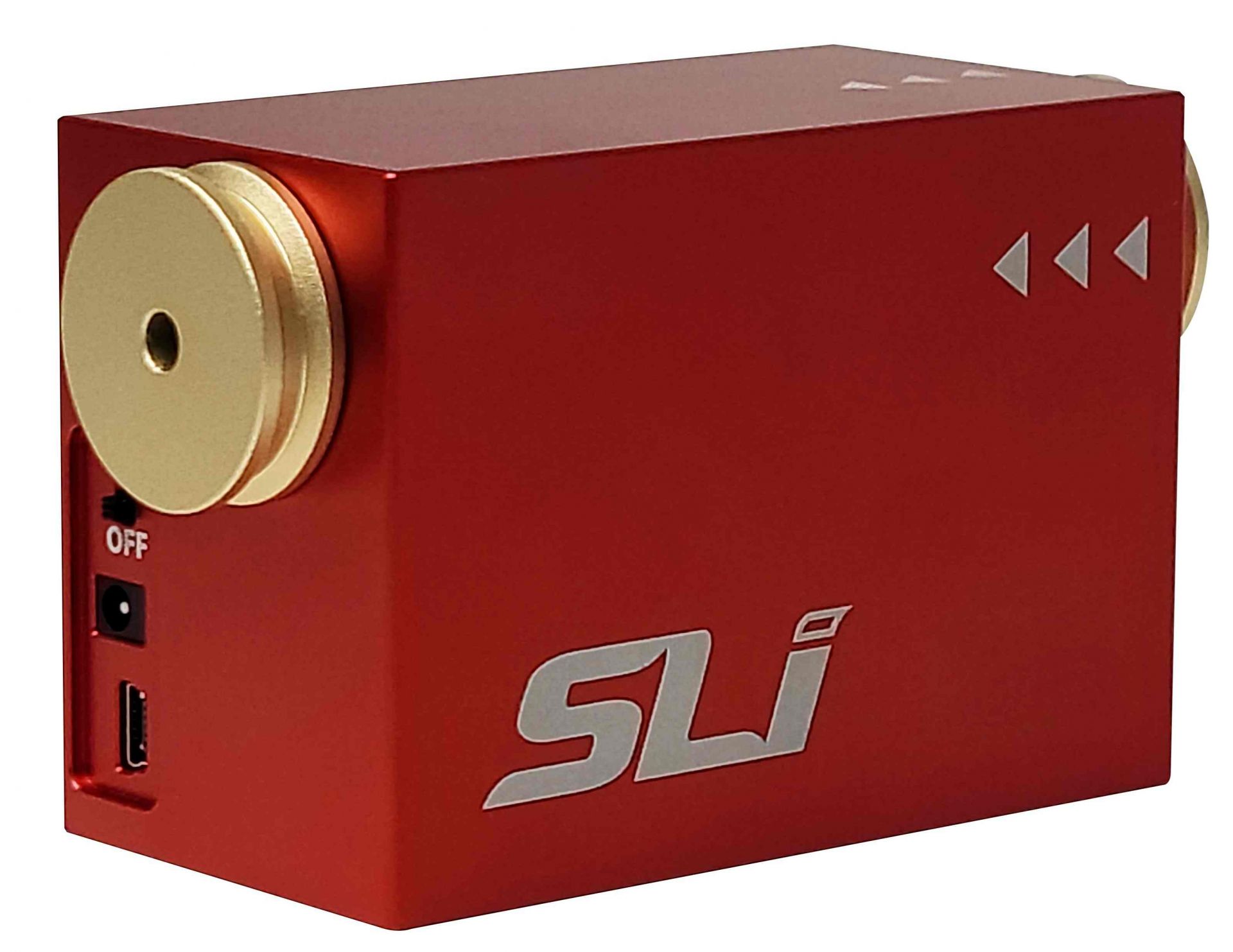

- Mono-A10

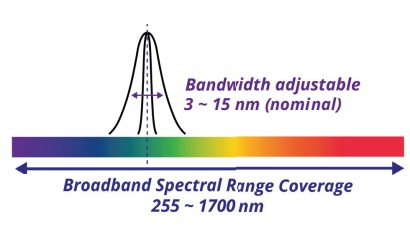

Mono系列电驱可调谐带通滤光片可适配255-1700nm内不同波段（单级3-15nm带宽），根据通光口径不同分为5mm和10mm两款；可接驳更各种灯源，超连续谱激光的等光源高效精确的电控选择指定带宽输出。
|
型号 |
通光孔径 |
适配光斑 |
|---|---|---|
|
Mono-A5 |
5mm |
小光斑（如超连续谱激光） |
|
Mono-A10 |
10mm |
大光斑（如卤素灯，LED） |
|
Mono-A5 |
Mono-A10 |
性能表格
|
型号 |
Mono-A5 |
Mono-A10 |
|---|---|---|
|
波段范围 (nm) |
255–1700 nm |
|
|
带宽 (FWHM) (nm) |
Max:3–15 nm / Min:7–13 nm |
|
|
通光孔径(mm) |
5 mm |
10 mm |
|
旁带截止能力 |
OD10调谐范围内 , OD 5光谱范围到 1700 nm |
|
|
中心波长与带宽的调谐步长 |
1 nm |
|
|
损伤阈值 |
脉冲: <1.75 joules/cm2(采用70 um 直径.,10 ns,10 Hz, 532 nm 激光测试) 连续波: <2 MW/cm2(1064 nm,90 um 直径)
|
|
|
透过率(%) (标称) |
>75 % (avg.) |
|
|
扫描速度 (ms) |
30–300 ms (取决于扫描步长) |
|
|
波长选择与扫描软件 |
FWS-Auto ver 3.1 |
|
|
尺寸 (L x W x H,mm) |
48 mm x 92 mm x 64 mm |
|
|
电源需求 |
交流电100–240 V,50/60 Hz |
|
|
数据接口 |
USB 2.0 |
|
|
重量 (kg) |
0.4 kg |
|
波段选择表
|
型号 |
中心波长 (nm) |
带宽 (nm) |
|---|---|---|
|
Mono-F00 |
255-290 |
3-15 |
|
Mono-F01 |
280-310 |
3-15 |
|
Mono-F02 |
310-350 |
3-15 |
|
Mono-F03 |
348-390 |
3-15 |
|
Mono-F04 |
385-435 |
3-15 |
|
Mono-F05 |
430-490 |
3-15 |
|
Mono-F06 |
485-550 |
3-15 |
|
Mono-F07 |
545-620 |
3-15 |
|
Mono-F08 |
615-700 |
3-15 |
|
Mono-F09 |
690-790 |
3-15 |
|
Mono-F10 |
775-890 |
3-15 |
|
Mono-F11 |
880-1015 |
5-15 |
|
Mono-F12 |
1000-1150 |
5-15 |
|
Mono-F13 |
1140-1310 |
5-15 |
|
Mono-F14 |
1300-1500 |
5-15 |
|
Mono-F15 |
1475-1700 |
7-13 |
选型建议：首先根据适配的光斑大小选择A5（小光斑）或A10（大光斑）
其次根据处理的波段范围选择F00到F15

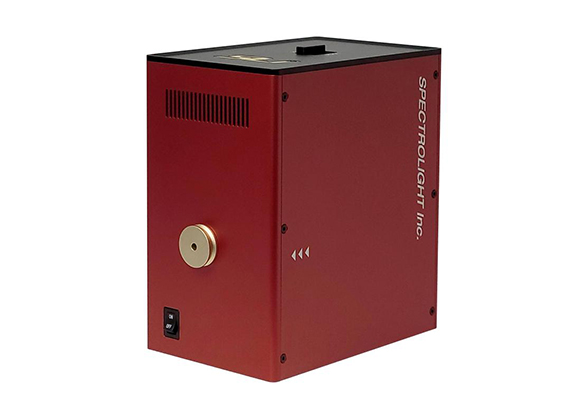

如处理的波段范围超过一个Mono器件的工作范围可选择两个以上Mono器件或改为选择Poly器件(多波段电驱可调谐滤光片）
选型举例： Mono-A10-F08: 通光孔径10mm,在615-700nm波段范围内,3-15nm带宽，最小1nm步长的电机驱动可调谐带通滤光片。

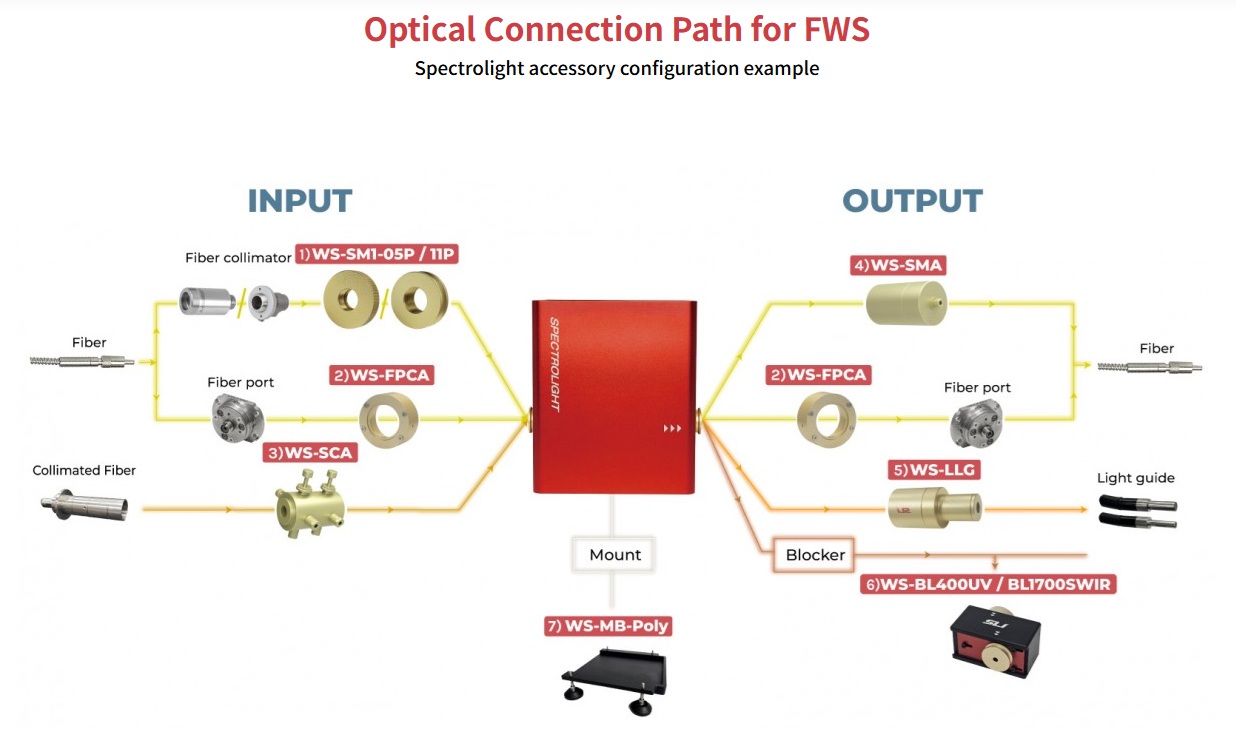

接驳举例：
|
|
|
|
|

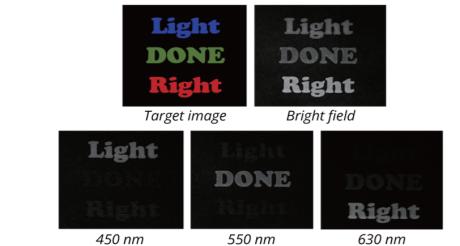

Mono-A10接相机组建高光谱成像系统 |
|
各种光纤或空间光连结配件可供选择
应用举例：
|
应用领域 |
应用示例 |
|
基础科学研究（物理学、化学、光学等） |
通用光学实验与光检测 |
|
基于宽带光源的可调带通 |
|
|
基于宽带激光的可调带通 |
|
|
自适应光学与检测 |
|
|
全息/干涉与测量 |
|
|
量子光学与量子通讯 |
|
|
生命科学与生物研究 |
荧光显微成像 |
|
激光扫描共聚焦显微镜 |
|
|
细胞分析、药物发现与筛选 |
|
|
光遗传学 |
|
|
光感受器研究与人工视觉系统 |
|
|
材料科学与先进材料 |
光荧光 |
|
近场光学与高级光学现象（例如磁光效应） |
|
|
基于超连续谱激光的光谱测量技术 |
|
|
薄膜与纳米材料分析 |
|
|
工业计量与质量控制/传感器校准 |
传感器校准与光检测系统 |
|
显示器与相机检测 |
|
|
光学元件检测 |
|
|
医学诊断与环境分析 |
无创医学影像技术 |
|
水质检测，空气质量检测 |
|
|
高光谱成像 |
高光谱成像 |
|
太阳能光伏器件 |
太阳能电池光谱响应性测试 |
