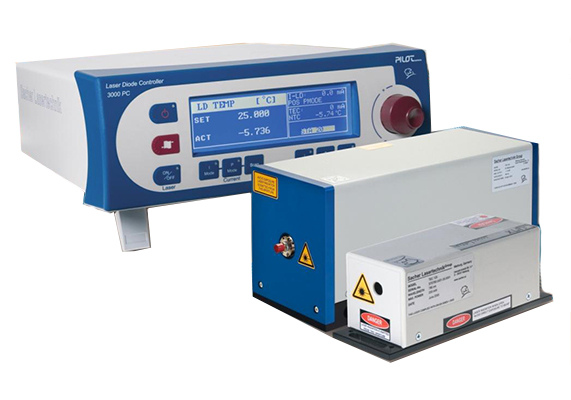

可调谐外腔半导体激光器-Lion Lynx
- X500
- X500-M
- Lynx-3S
Littman-Metcalf 可调谐外腔半导体激光器
德国Sacher-Laser公司Littman-Metcalf 可调谐外腔半导体激光器的优点是：
· <100kHz窄线宽，50dB高边模抑制比
· 宽调谐范围且无跳模
· M2因子<1.3
|

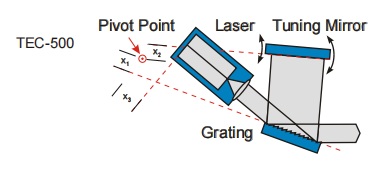

TEC-500架构（标准款） |

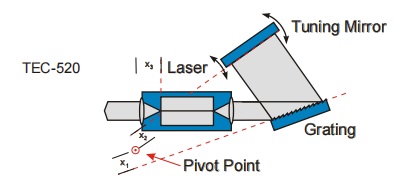

TEC-520架构（高功率款） |

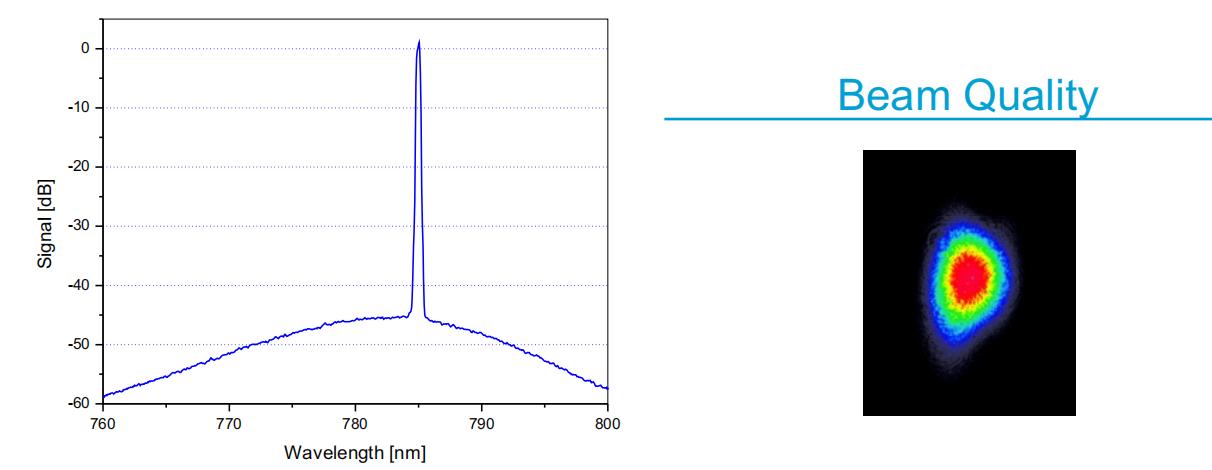

示例1： 100mW & 780nm，边模抑制比50dB, M2因子<1.3
- 二极管中心波长可选波长范围：397 nm 至 2450 nm
- 高输出功率：最高达 100 mW
- 采用压电执行器实现精细调谐，分辨率优于 1 MHz；支持精确手动粗调；
- 优异的频率锁定性能；高共振无谐振压电调制；高频激光电流调制；卓越的温度稳定性；低声学敏感性；出色的长期锁定稳定性
- 配备电动Littman/Metcalf激光器，可通过远程控制软件实现自动波长扫描；支持恒流及恒功率运行模式（可选）
可选配件：光隔离器；单模PM光纤；高频电流调制功能。
应用领域：
· 高精细光谱/光学过程控制· 冷原子/玻色-爱因斯坦凝聚
· 激光与OPO种子源
· 干涉与测量
· 非线性光学
· 光纤光学系统的特性分析
· 太赫兹波生成用种子激光
X500手动波长调谐外腔半导体激光器参数表
|
型号 |
中心波长 |
功率 |
粗调范围 |
精调范围 |
|---|---|---|---|---|
|
X500-0397-030 |
390-405nm |
30mW |
2nm |
>30GHz |
|
X500-0405-020 |
400-410nm |
20mW |
2nm |
>30GHz |
|
X500-0415-030 |
405-430nm |
30mW |
2nm |
>30GHz |
|
X500-0450-100 |
432-445nm |
100mW |
2nm |
>30GHz |
|
X500-0460-030 |
450-470nm |
30mW |
2nm |
>30GHz |
|
X500-0490-030 |
470-510nm |
30mW |
2nm |
>30GHz |
|
X500-0635-005 |
633-640nm |
5mW |
7nm |
>30GHz |
|
X500-0655-010 |
650-665nm |
10mW |
15nm |
>30GHz |
|
X500-0670-010 |
656-680nm |
10mW |
24nm |
>30GHz |
|
X500-0690-050 |
675-700nm |
50mW |
25nm |
>30GHz |
|
X500-0705-010 |
695-715nm |
10mW |
20nm |
>30GHz |
|
X500-0730-010 |
725-738nm |
10mW |
13nm |
>30GHz |
|
X500-0760-050 |
735-770nm |
50mW |
35nm |
>30GHz |
|
X500-0760-100 |
730-770nm |
100mW |
40nm |
>30GHz |
|
X500-0780-030 |
750-790nm |
30mW |
40nm |
>30GHz |
|
X500-0780-100 |
740-790nm |
100mW |
50nm |
>30GHz |
|
X500-0790-080 |
770-810nm |
80mW |
40nm |
>30GHz |
|
X500-0810-080 |
780-820nm |
80mW |
40nm |
>30GHz |
|
X500-0840-030 |
800-860nm |
30mW |
60nm |
>30GHz |
|
X500-0840-100 |
790-850nm |
100mW |
60nm |
>30GHz |
|
X500-0860-030 |
840-885nm |
30mW |
45nm |
>30GHz |
|
X500-0920-050 |
880-940nm |
50mW |
60nm |
>30GHz |
|
X500-0920-120 |
875-955nm |
120mW |
80nm |
>30GHz |
|
X500-0960-050 |
900-985nm |
50mW |
85nm |
>30GHz |
|
X500-0960-120 |
990-985nm |
120mW |
85nm |
>30GHz |
|
X500-1060-050 |
990-1085nm |
50mW |
95nm |
>30GHz |
|
X500-1060-100 |
1000-1080nm |
100mW |
80nm |
>30GHz |
|
X500-1120-050 |
1100-1140nm |
50mW |
40nm |
>30GHz |
|
X500-1120-120 |
1080-1140nm |
120mW |
60nm |
>30GHz |
|
X500-1220-080 |
1180-1280nm |
120mW |
100nm |
>30GHz |
|
X500-1340-030 |
1270-1370nm |
50mW |
100nm |
>30GHz |
|
X500-1400-030 |
1340-1450nm |
30mW |
90nm |
>30GHz |
|
X500-1450-030 |
1390-1540nm |
30mW |
150nm |
>30GHz |
|
X500-1550-050 |
1460-1580nm |
50mW |
120nm |
>30GHz |
|
X500-1590-050 |
1520-1640nm |
50mW |
120nm |
>30GHz |
|
X500-1650-020 |
1600-1780nm |
20mW |
180nm |
>30GHz |
|
X500-1950-020 |
1860-2010nm |
20mW |
150nm |
>30GHz |
|
X500-2050-005 |
1980-2100nm |
15mW |
120nm |
>30GHz |
|
X500-2150-003 |
2075-2200nm |
3mW |
125nm |
>30GHz |
|
X500-2330-005 |
2250-2350nm |
5mW |
100nm |
>30GHz |
|
X500-2450-003 |
2300-2500nm |
3mW |
200nm |
>30GHz |
X500-M电动波长调谐外腔半导体激光器参数表
|
型号 |
中心波长 |
功率 |
粗调范围 |
精调范围 |
|---|---|---|---|---|
|
X500-0397-030-M |
390-405nm |
30mW |
2nm |
>30GHz |
|
X500-0405-020-M |
400-410nm |
20mW |
2nm |
>30GHz |
|
X500-0415-030-M |
405-430nm |
30mW |
2nm |
>30GHz |
|
X500-0450-100-M |
432-445nm |
100mW |
2nm |
>30GHz |
|
X500-0460-030-M |
450-470nm |
30mW |
2nm |
>30GHz |
|
X500-0490-030-M |
470-510nm |
30mW |
2nm |
>30GHz |
|
X500-0635-005-M |
633-640nm |
5mW |
7nm |
>30GHz |
|
X500-0650-010-M |
650-665nm |
10mW |
15nm |
>30GHz |
|
X500-0670-010-M |
656-680nm |
10mW |
24nm |
>30GHz |
|
X500-0690-050-M |
675-700nm |
50mW |
25nm |
>30GHz |
|
X500-0705-010-M |
695-715nm |
10mW |
20nm |
>30GHz |
|
X500-0730-010-M |
725-738nm |
10mW |
13nm |
>30GHz |
|
X500-0760-050-M |
735-770nm |
50mW |
35nm |
>30GHz |
|
X500-0760-100-M |
730-770nm |
100mW |
40nm |
>30GHz |
|
X500-0780-030-M |
750-790nm |
30mW |
40nm |
>30GHz |
|
X500-0780-100-M |
740-790nm |
100mW |
50nm |
>30GHz |
|
X500-0790-080-M |
770-810nm |
80mW |
40nm |
>30GHz |
|
X500-0810-080-M |
780-820nm |
80mW |
40nm |
>30GHz |
|
X500-0840-030-M |
800-860nm |
30mW |
60nm |
>30GHz |
|
X500-0840-100-M |
790-850nm |
100mW |
60nm |
>30GHz |
|
X500-0850-030-M |
840-885nm |
30mW |
45nm |
>30GHz |
|
X500-0920-050-M |
880-940nm |
50mW |
60nm |
>30GHz |
|
X500-0920-120-M |
875-955nm |
120mW |
80nm |
>30GHz |
|
X500-0960-050-M |
900-985nm |
50mW |
85nm |
>30GHz |
|
X500-0960-120-M |
900-985nm |
120mW |
85nm |
>30GHz |
|
X500-1060-050-M |
990-1085nm |
50mW |
95nm |
>30GHz |
|
X500-1060-100-M |
1000-1080nm |
100mW |
80nm |
>30GHz |
|
X500-1120-050-M |
1100-1140nm |
50mW |
40nm |
>30GHz |
|
X500-1120-120-M |
1080-1140nm |
120mW |
60nm |
>30GHz |
|
X500-1220-080-M |
1180-1280nm |
80mW |
100nm |
>30GHz |
|
X500-1340-050-M |
1270-1370nm |
50mW |
100nm |
>30GHz |
|
X500-1400-030-M |
1340-1450nm |
30mW |
90nm |
>30GHz |
|
X500-1450-030-M |
1390-1540nm |
30mW |
150nm |
>30GHz |
|
X500-1550-050-M |
1490-1580nm |
50mW |
120nm |
>30GHz |
|
X500-1650-020-M |
1600-1780nm |
20mW |
180nm |
>30GHz |
|
X500-1950-020-M |
1860-2010nm |
20mW |
150nm |
>30GHz |
|
X500-1950-050-M |
1520-1640nm |
50mW |
120nm |
>30GHz |
|
X500-2050-015-M |
1980-2100nm |
15mW |
120nm |
>30GHz |
|
X500-2150-003-M |
2075-2200nm |
3mW |
125nm |
>30GHz |
|
X500-2330-005-M |
2250-2350nm |
5mW |
100nm |
>30GHz |
|
X500-2450-003-M |
2300-2500nm |
3mW |
200nm |
>30GHz |
Littman 可调谐外腔半导体激光器
德国Sacher-Laser公司Littman可调谐外腔半导体激光器的优点是：
· 高输出功率，功率输出可达300mW· <100kHz窄线宽，40dB边模抑制比
· 宽调谐范围且无跳模
示例1： 150mW & 785nm，边模抑制比>40dB, M2因子<1.5
· 二极管中心波长可选波长范围：420 nm 至 1800 nm· 高输出功率：最高达 300 mW
· 采用压电执行器实现精细调谐，
· 有光斑位置调谐补偿功能
· 优异的频率锁定性能；高共振无谐振压电调制；高频激光电流调制；高温度稳定性；低声学敏感性；出色的长期锁定稳定性
· 可通过远程控制软件实现自动波长扫描
可选配件：光隔离器；单模PM光纤；高频电流调制功能。
应用领域：
· 高精细光谱/光学过程控制· 冷原子/玻色-爱因斯坦凝聚
· 激光与OPO种子源
· 拉曼光谱激发
· 非线性光学
Lynx手动波长调谐外腔半导体激光器参数表
|
型号 |
中心波长 |
功率 |
粗调范围 |
精调范围 |
|---|---|---|---|---|
|
LYNX-S3-0405-030 |
402–406nm |
30mW |
>3nm |
>30GHz |
|
LYNX-S3-0670-020 |
665–675nm |
20mW |
>10nm |
>30GHz |
|
LYNX-S3-0705-030 |
695–708nm |
30mW |
>10nm |
>30GHz |
|
LYNX-S3-0730-020 |
725–735nm |
20mW |
>10nm |
>30GHz |
|
LYNX-S3-0770-100 |
755–775nm |
100mW |
>20nm |
>30GHz |
|
LYNX-S3-0780-120 |
767–792nm |
120mW |
>20nm |
>30GHz |
|
LYNX-S3-0785-120 |
775–795nm |
120mW |
>20nm |
>30GHz |
|
LYNX-S3-0830-100 |
805–840nm |
100mW |
>20nm |
>30GHz |
|
LYNX-S3-0850-100 |
830–870nm |
100mW |
>20nm |
>30GHz |
|
LYNX-S3-0920-100 |
890–940nm |
100mW |
>20nm |
>30GHz |
|
LYNX-S3-0960-100 |
920–985nm |
150mW |
>50nm |
>30GHz |
|
LYNX-S3-1060-100 |
1030–1075nm |
100mW |
>40nm |
>30GHz |
|
LYNX-S3-1220-100 |
1170–1270nm |
100mW |
>100nm |
>30GHz |
|
LYNX-S3-1340-030 |
1290–1380nm |
30mW |
>90nm |
>30GHz |
|
LYNX-S3-1430-100 |
1390–1430nm |
100mW |
>100nm |
>30GHz |
|
LYNX-S3-1550-050 |
1480–1580nm |
50mW |
>100nm |
>30GHz |
|
LYNX-S3-1580-050 |
1560–1620nm |
50mW |
>100nm |
>30GHz |
|
LYNX-S3-1650-030 |
1600–1800nm |
30mW |
>200nm |
>30GHz |
