多通道数据采集系统
简 述：
美国 Vertilon 公司以为客户提供高性能的探测器后端电子学产品为目标，其电子学产品可以更方便的配合多阳极光电倍增管、硅光电倍增管、雪崩光电二极管等多像素探测器使用。
品 牌：
美国 Vertilon
产品型号：
- PhotoniQ
- PhotoniQ
- PMT
- SiPM&MPPC
- APD
多通道数据采集系统
美国 Vertilon 公司以为客户提供高性能的探测器后端电子学产品为目标，其电子学产品可以更方便的配合多阳极光电倍增管、硅光电倍增管、雪崩光电二极管等多像素探测器使用。作为在电子学领域拥有丰富成功经验的高科技公司， Vertilon 公司的标准产品目前支持多数主流探测器。同时，针对目前标准产品不支持的探测器，以及有特殊需求的客户， Vertilon 可以提供包括软件在的完整定制方案。对于工业客户， Vertilon 还可以提供 OME 产品以满足批量生产的需求。

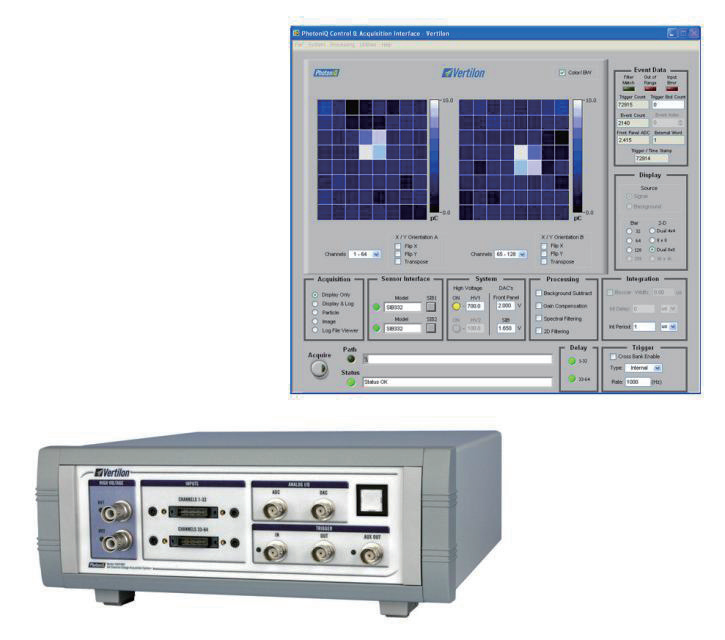

PhotoniQ 数据采集系统
为了满足大多数应用的需要，Vertilon 的 PhotoniQ 数据采集系统（ DAQ），提供 2-128 输入通道， 7 个标准配置系统。所有配置包括 PC 兼容的图形用户界面
软件，基于 Windows 的 USB 驱动程序， USB 电缆，电源和外部系统。
多通道数据采集系统的特点
● 2， 8，32，64，128通道电荷积分
● 兼容PMT、 APD、 SiPM&MPPC，以及其他多通道探测器
● 96dB动态范围
● 2.5us的粒子事件对分辨能力，每秒390K像素的图像获取能力
● 单光子灵敏度，实时获取数据
● 多种触发方式，可配合Boxcar使用
● 可提供高压电源
| 参数 | IQSP480 | IQSP482 | IQSP580 | IQSP582 | IQSP584 | IQSP418 | IQSP518 |
| 通道数 | 32 | 64 | 32 | 64 | 128 | 2，可扩展至8 | 2，可扩展至8 |
| 分辨率 | 16bits | 16bits | 14bits | 14bits | 14bits | 16bits | 14bits |
| 动态范围 | 96dB | 96dB | 84dB | 84dB | 84dB | 96dB | 84dB |
| 最大电荷数 | 1450pC | 1450pC | 875pC | 875pC | 875pC | 1462pC | 875pC |
| 输入噪声电荷 | 30fC | 30fC | 100fC | 100fC | 100fC | 30fC | 100fC |
| 最大触发频率 | 150KHz | 120KHz | 390KHz | 250KHz | 140KHz | 150KHz | 390KHz |
| 事件对分辨率 | 6µs | 7µs | 2.5µs | 3.2µs | 6.5µs | 6µs | 2.5µs |
| 通道串扰 | -84dB | -84dB | -84dB | -84dB | -84dB | -84dB | -84dB |

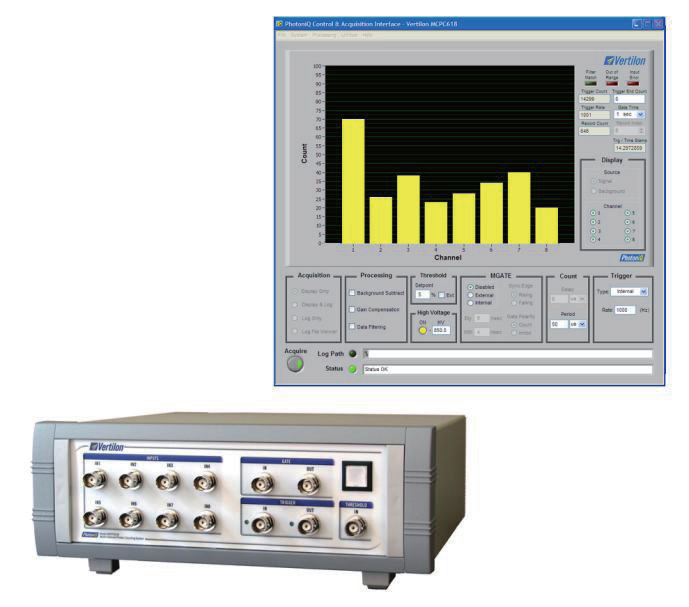

PhotoniQ 高速多通道光子计数系统
Vertilon 公司的高速多通道光子计数系统 是一个方便的可直接连接大多数光电倍增管、 APD、 SiPM &MPPC的设备。计数系统中的每个通道都包含一个高灵敏度的前置放大器，一个可调阈值的鉴别器，一个高速计数器。数据通过 USB2.0 接口直接与电脑通信。通过图形化的应用软件可以轻松的控制触发模式、计数时间、门控等功能。
| 规格 | MCPC618 | MCPC618 | MCPC618 |
| 通道数 | 8 | 32 | 64 |
| 输入阻抗 | 50ohm | 50ohm | 50ohm |
| 脉冲对分辨率 | 4ns | 4ns | 4ns |
| 最小探测幅值 | 8mV | 8mV | 8mV |
| 最大计数率 | 250MHz | 250MHz | 250MHz |
| 计数周期范围 | 100ns-1s | 100ns-1s | 100ns-1s |
| 最大计数值 | 16383 | 16383 | 16383 |
| 最大触发频率 | 40kHz | 125kHz | 125kHz |

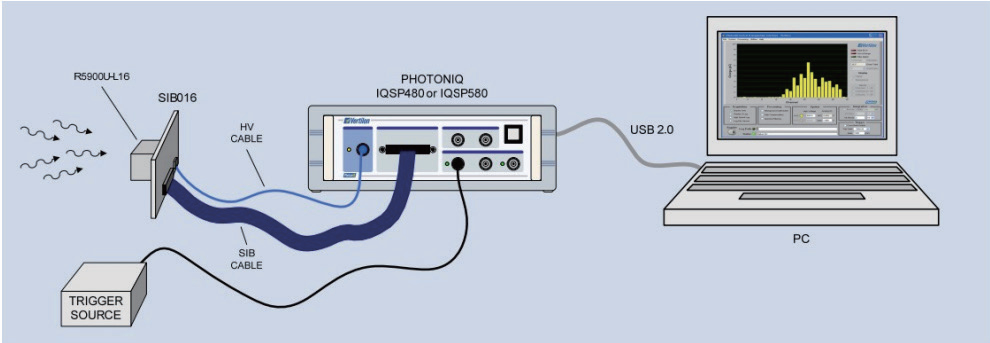

PMT 接口板
下列接口板是专门用于兼容滨松的多阳极光电倍增管。接口板可以和多通道数据采集系统配合使用，直接连接到电脑输出结果。
| 参数 | SIB016 | SIB116A | SIB516 | SIB232 | SIB232D |
| 兼容探测器 | R5900U-L16 | H8711系列 | H10515B系列 | H7260系列 | H7260系列 |
| 探测器厂商 | 滨松 | 滨松 | 滨松 | 滨松 | 滨松 |
| 探测器类型 | 多阳极PMT | 多阳极PMT | 多阳极PMT | 多阳极PMT | 多阳极PMT |
| 通道数 | 16 | 16 | 16 | 32 | 32 |
| 结构 | 线性 | 阵列4x4 | 线性 | 线性 | 线性 |
SiPM&MPPC 接口板
下列型号是 Vertilon 公司针对 SiPM&MPPC推出的专用接口板。
| 参数 | SIB616 | SIB3716 | SIB916 | SIB464 | SIB764 | SIB864 | SIB1064 |
| 兼容探测器 | ArrayC- | S13361- | AFBR- | Array- | S13361- | PA3325- | S13615- |
| 30035-16P | 3050AE-04 | S4N44P163 | 60035-64P | 3050NE-08 | WB-0808 | 1025N-08 | |
| 探测器厂商 | SensL | 滨松 | 博通 | 安森美 | 滨松 | Ketek | 滨松 |
| 探测器类型 | SiPMArray | MPPCArray | SiPMArray | SiPMArray | MPPCArray | SiPMArray | MPPCArray |
| 通道数 | 16 | 16 | 16 | 64 | 64 | 64 | 64 |
| 结构 | 阵列4x4 | 阵列4x4 | 阵列4x4 | 阵列8x8 | 阵列8x8 | 阵列8x8 | 阵列8x8 |
APD 接口板
下列型号是 Vertilon 公司针对 APD推出的专用接口板。
| 参数 | SIB216 | SIB332 |
| 兼容探测器 | 500038/AD-LA-16-9-DIL18 | S8550 |
| 探测器厂商 | SiliconSensor/PSS | 滨松 |
| 探测器类型 | APDArray | APDArray |
| 通道数 | 16 | 32 |
| 结构 | 线性 | 线性 |
主要应用方向
● 核医学（ PET、 SPECT）
● 共聚焦显微镜
● 流式细胞仪
● 荧光光谱检测
● 高能粒子物理研究
● 分析化学
● 空间辐射探测
● 生物气溶胶检测与分辨
● 激光雷达
● 荧光寿命测量
● 化学发光检测
● 生物发光检测
● DNA测序
