量子网络架构中时间同步的重要性

量子网络架构由分布式量子节点组成，这些节点通过百米到公里范围内的本地局域、几十到百公里范围内的城域及百公里到千公里级别长距离量子链路相互连接，并由量子通信协议进行协调。这些量子网络架构所依赖的计算资源是量子比特与量子纠缠态，后者通常通过纠缠光子进行分发。尽管量子纠缠态能够实现远端节点之间的非经典关联，但光传输中的损耗与退相干效应限制了其直接传输距离。量子网络目前尚未针对传统数据传输场景进行专门设计；现行系统是做为量子链路-传统通讯链路混合系统运行的：其中量子链路负责分发量子纠缠态与密钥，而经典通讯链路则承载加密用户数据、控制信号及协议信息。在这一架构中，量子密钥分发是量子网络应用最为成熟的场景，量子密钥分发能够增强通信安全性，但并未取代传统的数据传输方式。

从量子网络实际应用上举两个重要的应用实例，量子密钥分发（QKD）和量子隐形传态（QT）。 量子密钥分发QKD 可生成具有量子物理保障安全性的加密密钥；它代表了量子网络领域最成熟的应用之一，目前已在光纤链路和自由空间链路上实现部署。量子隐形传态QT 则利用共享的量子纠缠态与经典通信手段，在远距离节点之间实现量子态的传输；尽管 QT 并不以传统意义上的数据传输方式工作，但它仍是构建分布式量子计算系统的基础模块。

现行的混合系统（即量子网络和光通讯网络混合方案）是可以兼顾光纤和自由空间的光链路的；其中光纤通讯网络为百公里内的城域网与公里范围内的本地局域网络提供了天然的基础，而机载平台及卫星之间的自由空间链路则实现了百公里到千公里级别长距离、全球范围内的互联互通。

量子网络的运行对系统协调性提出了严苛要求，包括对量子态的精确操控以及空间上分立的节点之间的紧密协同。随着量子网络技术从实验室实验阶段向实际部署阶段过渡，其面临的主要挑战正从实验室级别的原理验证转向商业化系统级工程实现发展。

在这些方面，精确同步为量子网络中的量子纠缠分发、协议执行以及可扩展性操作提供支撑，时序同步是一项统一性的约束条件。原因很简单： 量子纠缠是量子网络的核心元素。在纠缠对中，两个粒子的状态具有内在关联性（只要其相干性得以保持，对其中一个粒子进行测量即可确定另一个粒子的测量结果，且这一过程与两粒子之间的距离无关）。然而在实际应用中，量子纠缠态的保持是有一定脆弱性的：它会因退相干机制（如光子损耗、长距离光纤网络的伸缩扰动、光谱可区分性以及时序抖动等）而衰减，这些机制会破坏光子间的时域不可区分性。这种相干性的衰减直接制约了量子网络性能。

许多量子网络协议依赖于贝尔态测量-在量子光学实现方案中，成功的贝尔态测量要求所观测到的光子具有较高的时域与频域重叠度；若同步性不足或存在过大的时序抖动，则会降低干涉可见度，并迅速降低协议保真度。

架构量子网络的一个核心挑战在于商品化用于长距离量子纠缠分发的量子中继器。与我们通常见到的用于光信号或电信号放大的经典放大中继器不同，量子中继器无法对量子态进行复制；量子中继是依赖于纠缠交换技术。该技术要求来自独立光源的光子在各自的相干时间内抵达联合测量装置——这一现象亦被称为 Hong-Ou-Mandel 干涉（Hong-Ou-Mandel 效应）。该相干时间尺度通常约为 1 ps（根据带宽和光谱滤波条件的不同，范围在 0.5 至 2 ps 之间）。若到达时间的不匹配（即超过这一皮秒级别的相干时间窗），则双光子干涉可见度将消失，纠缠交换过程随之失败。因此，各段中继器必须实现精确同步，以便其量子存储器能够成功缓存纠缠态，直至网络操作完成对齐。 能否保证皮秒范围内的同步精度直接决定了量子网络能够实现的传输距离、运行可靠性以及操作效率。

量子通信协议还引入了额外的时序约束。例如， 量子密钥分发QKD 等协议通常依赖于精确的时间区间对齐与符合检测；而混合量子-经典协议则需要同步时钟来协调量子操作与经典控制及前馈通信。因此，共享时序参考基准对于维持低误码率及和高协议保真度至关重要。

构建全球规模的量子网络同样凸显了时序同步的重要性。连接各节点的长距离光纤链路（约百公里乃至千公里）与自由空间链路（数十公里乃至至数千公里）会引发诸如动态变化的传播时延、多普勒频移以及相对论性时序偏移等效应。尽管从原理上讲，使用量子中继器可以缓解光传输损耗，但时序误差会在整个网络中不可逆地累积--并且往往成为长距离及星基量子通信中的主要制约因素。

简而言之，稳定的量子中继器、实用的量子存储器、灵活的通信协议以及全球范围内的架构量子网络，均需要在各个分布式节点之间实现精确的时间同步；若缺乏精确的同步机制，量子纠缠分发与量子网络技术便无法在实验室级演示之外实现规模化，商品化的应用。

对于大型的量子网络系统做时序同步，一般可考虑基于光学时钟传递的层级式架构，（即骨干节点下辖分支节点），该技术通过光纤或自由空间链路分发稳定的光学时钟信号。

最高级别的骨干节点同步可通过架构主动反馈机制的光学频率梳系统获得，同步精度可以达到亚飞秒量级，由于系统复杂，调试维护工作量大，一般用于少数几个骨干中心节点的时序同步。

而其余的分支节点则可以同步到上述中心节点上，实际部署的演示实验表明，可在城域级网络中实现并维持亚皮秒级的同步精度，且这种同步状态可长期保持。此类系统则可以直接采用基于Menhir的超稳定锁模飞秒激光器做为核心，在性能与部署简便度，部署与维护的经济性之间取得了切实的平衡，日益被视为适用于基于现有光纤基础设施构建的近期量子网络的可行解决方案。

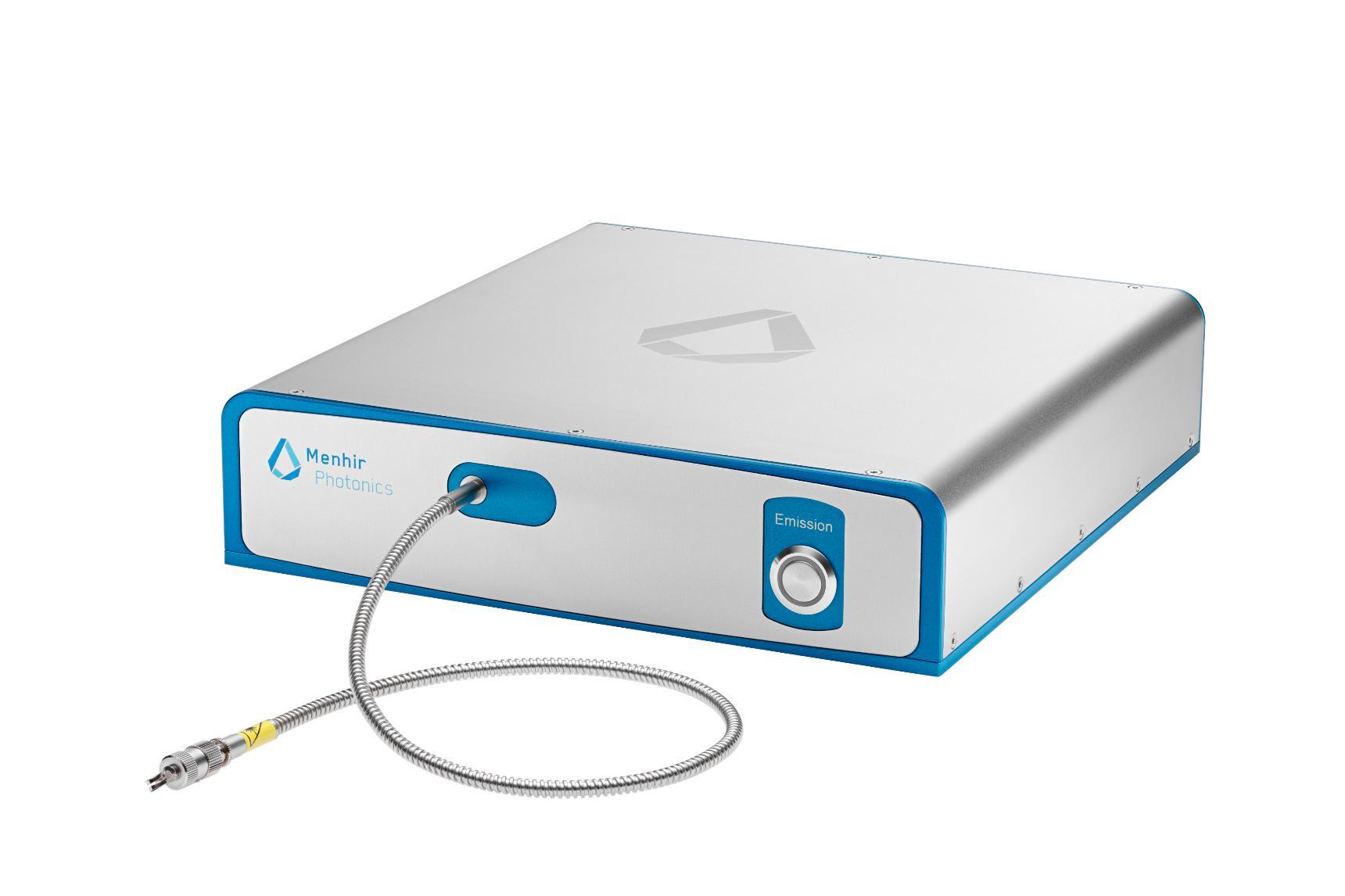

Menhir-1550-1GHz高重频超稳定飞秒激光器在量子光学领域既可以用于SPDC法制备纠缠光子对，也非常适合于时间分发。

瑞士Menhir公司最近推出两款新品：

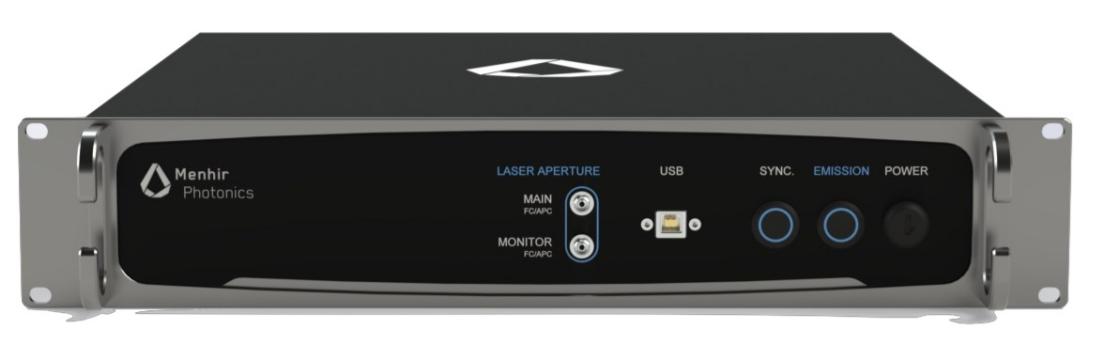

Menhir-1550-Enterprice即企业版高重频超稳定飞秒激光器，将全面的功能集中在一个2U标准高度的19英寸机架内，无论是科研客户还是小型OEM客户均可方便的拿来即用。

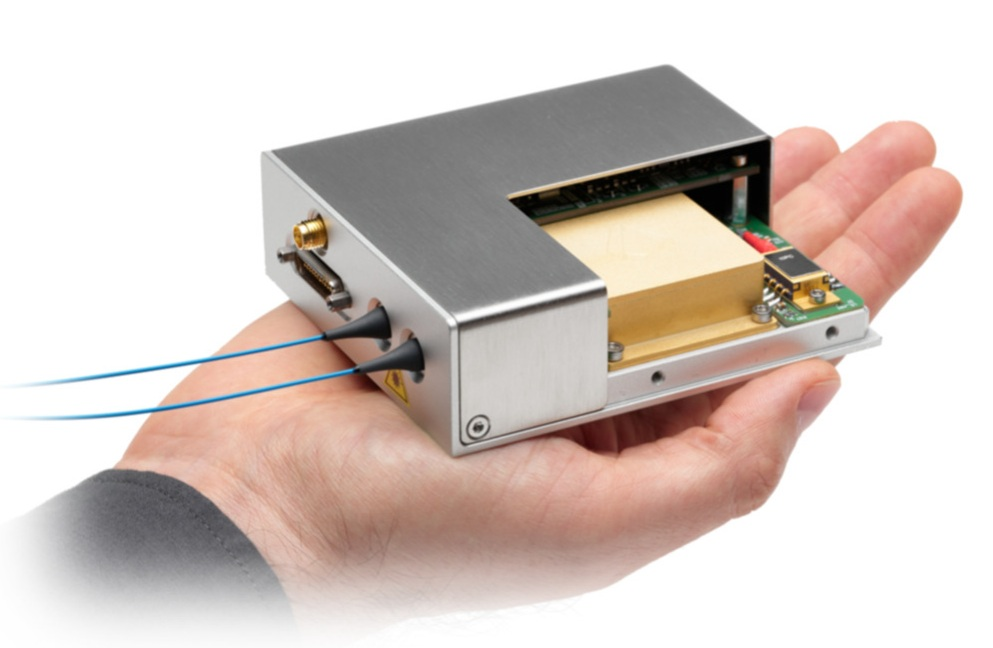

基于最新Gen-D平台的Menhir-1550-10GHz高重频超稳定激光器，针对OEM应用市场

从Menhir公司最为畅销的Menhir-1550-1GHz机型出发，推出了Menhir-1550-Enterprice企业版高重频超稳定飞秒激光器，其主要面向的应用是：

时间分发 Time Distribution

微波发生 RF Generation

Menhir-1550-Enterprice企业版高重频超稳定飞秒激光器将以下设备内置到一个2U标准高度的19英寸机架内，无论是科研客户还是小型OEM客户均可方便的拿来即用，包含：

Menhir-1550-1GHz高重频超稳定飞秒激光器

10MHz OCXO 高稳定度石英晶振做为内置时频基准

Digital PhaseLock 相位锁定组件，将Menhir-1550激光的重频锁定到10MHz OCXO 高稳定度石英晶振的100倍谐波上，或者与外部客户自有的频率基准锁定

220V电源以及多个输入输出接口，控制接口。

其做时间分发Time Distribution应用的机理：

1）10MHz OCXO 高稳定度石英晶振拥有非常高的中长期稳定度（即很小的频率漂移）但在高频上OCXO的相位噪声（如1GHz）会较快恶化,而即使是自由运行的Menhir-1550-1GHz超稳定飞秒激光器的短期时间抖动非常低（10fs），但长期考量激光重频仍会因温度等原因缓慢漂移。

利用 PhaseLock 相位锁定功能，可以将一个OCXO在 10 MHz 处表现出的的相对频率稳定度约10-12转移到Menhir-1550的 1 GHz 的重频信号上。这相当于在绝对频率上，激光器的时频稳定度得到100倍的提升 （1GHz/10MHz=100）

此时还可以利用Menhir-1550的飞秒激光脉冲串可以方便的在光纤传输的优点，将刚才获得的高稳定频率基准，分发给中距离（几十米范围内）乃至远距离（若干公里范围内）的各种设备。即Menhir-1550-Enterprice可做为中央频率基准并作时间分发

Menhir-1550-Enterprice的被动锁模特点还可以方便的锁定客户自有的外部频率基准，也就是锁定自定义外部频率基准后再做时间分发。

 做微波发生RF Generation应用的机理：

同样是Menhir-1550的 1 GHz 的重频锁定到OCXO在 10 MHz频率基准上，获得100倍的时频稳定度提升 （1GHz/10MHz=100）

此时用户可利用Menhir-1550-Enterprice的RF output输出口输出一个高稳定度的1GHz微波输出。

同时，此Menhir-1550-1GHz还相当于是工作在一个fceo未锁定但是重频锁定的，以1GHz为梳齿间隔的光频梳，用户可以自行接驳一个频宽更高的超高速光电二极管做为拍频器（比如带宽10GHz或更高），光电二极管的输出信号再接驳一个客户自选的带通滤波器（比如3GHz中心频率，500MHz带宽的带通滤波器），则可获得一个1GHz整倍数的高稳定度微波信号（本例中获得3GHz微波）。

为了未来的比如6G无线通讯研发，Menhir-1550-Enterpric产生的高稳定度微波时频基准可通过光纤网络稳定且精准的同步各个网络基站。

用户在基于Menhir-1550-Enterprice成功的跑通了自己的时间分发与时间同步系统后，如果希望发展自己的OEM应用，Menhir可提供基于最新Gen-D平台的Menhir-1550-10GHz高重频超稳定激光器，本激光器有如下进阶特点：

激光重频提升到10GHz，而10GHz重频的飞秒脉冲能量更低，后续接驳超快光电二极管不易打坏超快光电二极管拍频器（光电二极管带宽越宽则损伤阈值越低）；且10GHz为梳齿间隔的光频梳对拍频器后续的带通滤波器带宽的要求更宽泛，于特别适合以后>100GHz的6G无线通讯对于微波发生器的要求。

体积减小的手掌大小，更容易集成进客户系统。

可根据客户OEM应用精简功能在完全满足性能要求的前提下尽可能节省客户预算。

如需了解 Menhir‑1550 全系列飞秒激光器的完整技术指标、 OEM 机型选型、重频定制方案，以及在量子网络时间同步、时间分发、高稳定微波产生、6G 研发等场景的落地应用案例，欢迎联系瑞士 Menhir 公司在华授权代理先锋泰坦科技，获取产品手册、技术评估与本地化供货支持。
