DBPM金刚石光束监测器
金刚石基光束监测器广泛用于同步辐射装置以及使用桌面型同步辐射源实验室。
随着粒子加速器性能不断增强，传统的监测方案（如刀片式监测器、离子室和薄膜监测器）已无法满足需求。通过采用基于金刚石的监测器，可彻底消除信号饱和和响应速度慢等问题。
市面上也存在其他金刚石基监测器，但其噪声比Sydor产品高出数个数量级。Sydor通过严格的筛选与检测工艺，去除晶体位错以确保响应均匀性并降低漏电流。因此，金刚石监测器的漏电流可低至 <0.1 pA。

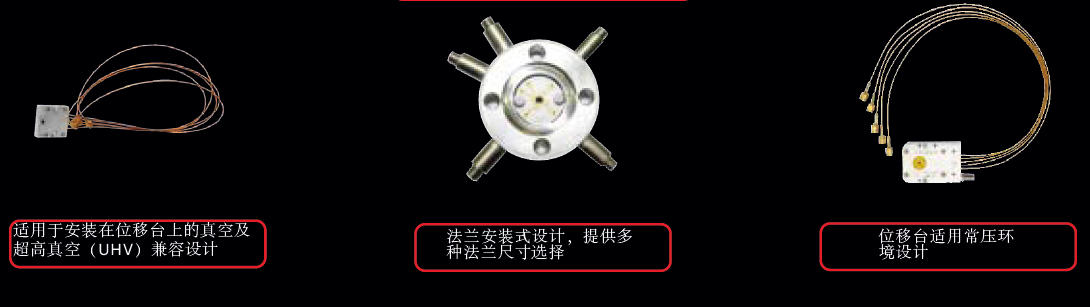

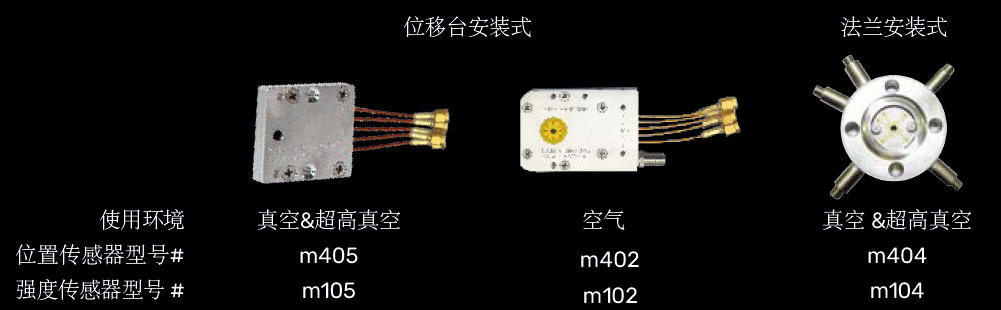

标准监测器外壳提供位移台安装式与法兰安装式两种设计，可用于常压、真空及超高真空（UHV）环境。位移台安装版本可通过约7 mm的平移轻松移出光路。

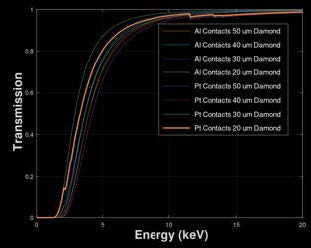

每台监测器均为定制生产，并根据客户束线的具体特性进行优化。标准型号采用厚度为 20–50 μm的金刚石材料，依据束线预期能量范围进行选择，并可配置用户指定的接触金属。我们也可以提供更薄的金刚石以及特殊金属化工艺。
凭借金刚石监测器在全球范围内的长期应用经验，Sydor的设计团队在束线系统集成方面具有丰富专业能力，可提供带内置位移台的完整超高真空腔体解决方案。
此外，在空间极其受限的束线中，该监测器也可集成在极为紧凑的空间结构中，并与靠近样品端的既有腔体系统兼容使用。
DBPM金刚石光束监测器产品指标
• 能量范围： 3 k eV及以上
• 金刚石厚度： 标准厚度为: 20-50 μm，可应要求提供更薄规格
|
|

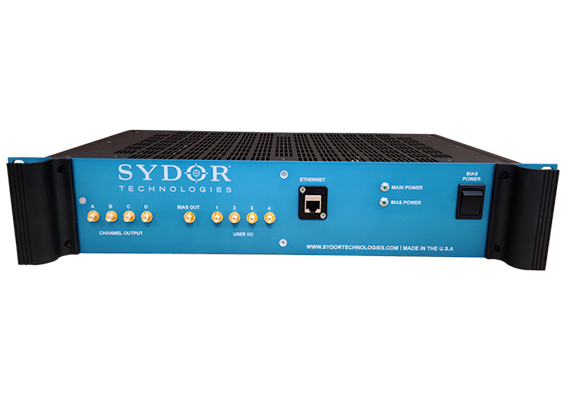

带PID控制功能的静电计 |
集成四通道电流测量与偏置电源功能，并提供DAC输出接口，可实现对反射镜、运动平台（Stage）及其他光束位置控制组件的闭环反馈控制。 |
|
静电计 |
四通道信号读出与偏置电源系统，可根据需求在后期升级集成嵌入式PID控制功能。 |
|
|
定制控制选项 |
系统提供多路DAC输入/ 输出接口， Sydor可根据具体应用需求进行定制开发，实现对快门、位移平台及其他辅助系统的集成控制。 |
|
|
|
5通道超高真空接头 |
专为Sydor 光束监测器设计的定制超高真空（ UHV ）馈通接口，可为电缆穿舱提供匹配的连接器。 |
