高功率光导耦合LED光源

Mightex GCS系列高功率LED光源专为将LED光高效耦合至液体光导（LLG）或光纤束而设计。几乎所有芯径在3 mm至8 mm范围内的光导均可与本系列光源配套使用。请注意，光导及适配器需另行购买。GCS系列同时配备锁紧式电气连接器，确保连接可靠。所有Mightex LED驱动器（如SLC系列）及其他LED驱动器和恒流源均可用于驱动GCS系列光源。一体化机加工铝合金外壳集成散热片，并设有多个安装孔位。

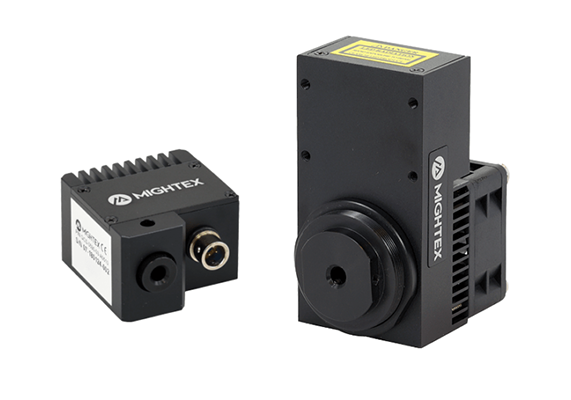

产品系列中新增多芯片LED发射器（B型）。部分7W至15W LED的总光功率可超过1W，是单芯片LED（A型）功率的四倍。更高功率型号（如7W及以上的B型）配备散热风扇，外形尺寸与其他型号有所不同，请仔细查阅安装图纸。散热风扇的电源已包含在LED光源的售价中。

驱动GCS LED光源时，可选用Mightex提供的多种LED控制器：

软件控制型LED控制器；或手动控制型LED驱动器。

重要提示：

（1）LED 只能由恒流源驱动，不得使用电压源（如电池、AC/DC电源等）；
（2）施加电流前务必先核实LED的额定电流值，并始终确保所施加电流不超过其额定值。

特点

· 高输出功率

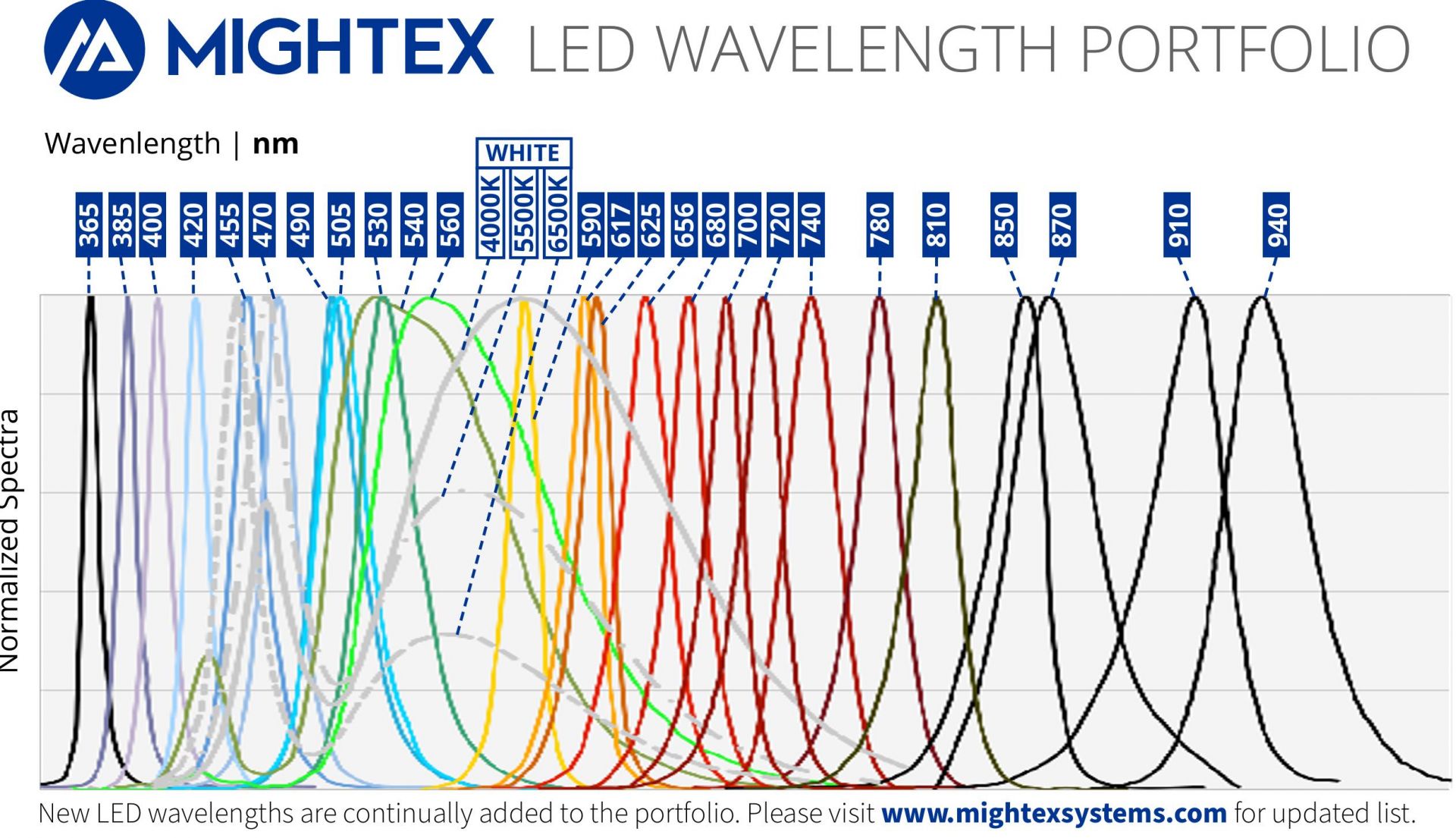

· 宽波长选择，覆盖可见光、紫外及近红外
· 可更换液体光导或光纤束
· 紧凑型机加工金属外壳，集成散热片
· 多种安装方式，适用于实验室及OEM应用
· 锁紧式电气连接器

应用

· 显微成像
· 荧光检测
· 机器视觉
· 传感器
· 半导体设备
· 测试仪器
· 医疗器械

性能规格

A型 GCS（被动散热，无散热风扇）

B型 GCS（带散热风扇）

订货号 (1)	波长代码	类型 (2)	描述	波长(nm)	Iop (mA)	Vop(V)	典型辐射通量 (mW)(3)
GCS-0310-03-xxxx	0310	A	DUV310nm	310	600	5.8	24
GCS-0325-03-xxxx	0325	A	DUV325nm	325	600	4.7	14
GCS-0340-02-xxxx	0340	A	DUV340nm	340	350	4.3	12
GCS-0365-04-xxxx	0365	A	UV365nm	365	1000	3.65	220
GCS-0365-13-xxxx	0365	B	UV365nm,13W	365	3500	3.85	950
GCS-0380-03-xxxx	0380	A	UV380nm,3W	380	1000	3.2	80
GCS-0385-04-xxxx	0385	A	UV385nm	385	1000	3.65	300
GCS-0385-07-xxxx	0385	B	UV385nm,7W	385	500	15	330
GCS-0385-11-xxxx	0385	B	UV385nm,11W	385	700	15.5	410
GCS-0385-13-xxxx	0385	B	UV385nm,13W	385	3500	3.75	1180
GCS-0390-03-xxxx	0390	A	UV390nm	390	1000	3.1	165
GCS-0395-03-xxxx	0395	A	UV395nm	395	1000	3.1	180
GCS-0400-03-xxxx	0400	A	UV400nm,3W	400	1000	3.1	175
GCS-0405-03-xxxx	0405	A	UV405nm	405	1000	3.0	215
GCS-0410-03-xxxx	0410	A	410nm	410	1000	3.0	210
GCS-0415-03-xxxx	0415	A	415nm	415	1000	3.0	210
GCS-0430-02-xxxx	0430	A	430nm	430	500	3.8	130
GCS-0455-03-xxxx	0455	A	宝蓝	455	1000	3.0	300
GCS-0470-03-xxxx	0470	A	蓝光	470	1000	3.2	130
GCS-0470-15-xxxx	0470	B	蓝光,15W	470	1000	15	400
GCS-0471-04-xxxx	0471	A	蓝光	471	350	3.0	95
GCS-0490-01-xxxx	0490	A	490nm	490	350	3.5	85
GCS-0505-04-xxxx	0505	A	青光	505	1000	3.9	30
GCS-0505-12-xxxx	0505	B	青光	505	1000	12.2	200
GCS-0530-03-xxxx	0530	A	绿光	530	1000	2.85	120
GCS-0530-15-xxxx	0530	B	绿光,15W	530	1000	15	180
GCS-0560-02-xxxx	0560	A	560nm，宽带	560	700	2.9	120
GCS-0590-03-xxxx	0590	A	琥珀光	590	1000	3.2	35
GCS-0617-02-xxxx	0617	A	红橙光	617	700	2.3	100
GCS-0617-07-xxxx	0617	B	红橙光，7W	617	700	9.6	175
GCS-0625-03-xxxx	0625	A	红光	625	1000	3.0	100
GCS-0625-07-xxxx	0625	B	红光，7W	625	700	9.6	200
GCS-0656-03-xxxx	0656	A	红光	656	1000	3.1	120
GCS-0656-07-xxxx	0656	B	红光	656	700	9.6	530
GCS-0700-01-xxxx	0700	A	700nm	700	500	2.1	35
GCS-0720-01-xxxx	0720	A	720nm	720	600	2.2	50
GCS-0740-03-xxxx	0740	A	740nm	740	1000	2.9	130
GCS-0810-02-xxxx	0810	A	810nm	810	800	2.2	80
GCS-0850-03-xxxx	0850	A	850nm	850	1000	3.0	150
GCS-0870-01-xxxx	0870	A	870nm	870	700	1.9	75
GCS-0910-02-xxxx	0910	A	910nm	910	1000	1.9	80
GCS-0940-02-xxxx	0940	A	940nm	940	1000	2.4	125
GCS-0980-01-xxxx	0980	A	980nm	980	500	1.4	20
GCS-3000-03-xxxx	3000	A	暖白光	3000K	1000	2.8	80
GCS-3000-12-xxxx	3000	B	暖白光，12W	3000K	1000	12	240
GCS-4000-04-xxxx	4000	A	暖白光	4000K	1000	3.9	95
GCS-5500-04-xxxx	5500	A	冷白光	5500K	1000	3.9	95
GCS-5500-12-xxxx	5500	B	冷白光，12W	5500K	1000	12	300
GCS-6500-04-xxxx	6500	A	冰川白	6500K	1000	3.6	95
GCS-6500-15-xxxx	6500	B	冰川白，15W	6500K	1000	15	300

注：（1）“xxxx”为光导适配器代码，详见下方光导适配器表格（仅适用于A型GCS）；（2）A型、B型和H型LED光源安装图纸不同。A型不含散热风扇，B型和H型含风扇。订购B型LED的控制器时，请务必将AC/DC电源适配器从“标准”12V升级为24V。某些LED控制器不建议在同一控制器上混接A型和B型LED，请查阅控制器规格确认。专为H型光源设计的控制模块为BLS-13000-1E或BLS-18000-1（需另购），已配套相应AC/DC电源适配器，无需单独升级；

（3）测量条件：使用1米长、3mm芯径、数值孔径0.59的液体光导，在出射端测得。由于制造工艺及温度、电流等工作参数的差异，实际输出可能有所变动。规格参数仅供参考。

H型 GCS（大电流，带散热风扇）

订货号 (1)	波长代码	类型 (2)	描述	峰值波长(nm)	Iop(A)	Vop(V)	典型辐射通量 (mW)(3)
GCS-0365-76-xxxx	0365	H	UV 365nm,50W	365	18	4.2	2600
GCS-0405-65-xxxx	0405	H	UV 405nm,65W	405	18	3.6	1600
GCS-0405-89-xxxx	0405	H	UV 405nm,90W	405	24	3.7	1920
GCS-0415-65-xxxx	0415	H	蓝紫光 415nm,65W	415	18	3.6	1900
GCS-0470-50-xxxx	0470	H	蓝光,50W	470	13	3.8	2000
GCS-0470-61-xxxx	0470	H	蓝光,60W	470	18	3.4	2400
GCS-0470-92-xxxx	0470	H	蓝光,90W	470	27	3.4	2800
GCS-0525-60-xxxx	0525	H	绿光,60W	525	13	4.6	800
GCS-0525-79-xxxx	0525	H	绿光,80W	525	18	4.4	950
GCS-0560-68-xxxx	0560	H	560nm宽带,70W	560	18	3.8	1900
GCS-0625-38-xxxx	0625	H	红光,38W	625	13	2.9	1700
GCS-0625-42-xxxx	0625	H	红光，42W	625	18	2.3	2100
GCS-0730-77-xxxx	0730	H	NIR，80W	730	18	5.9	1100
GCS-0780-65-xxxx	0780	H	NIR，65W	780	18	3.6	1400
GCS-0850-68-xxxx	0850	H	NIR，70W	850	18	3.75	2100
GCS-0940-67-xxxx	0940	H	NIR，70W	940	18	3.65	4200
GCS-6500-33-xxxx	6500	H	冰川白，30W	6500K	9	3.7	1200
GCS-6500-65-xxxx	6500	H	冰川白，65W	6500K	18	3.7	2200

注：（1）最大连续波输出功率使用BLS-13000-1 BioLED控制模块测得。测量条件：1米长、3mm芯径、数值孔径0.59的液体光导出射端。因制造工艺及温度、电流等参数的差异，实际输出可能不同。规格仅供参考。
A型GCS光导适配器

适配器代码	适用插芯直径（mm）	适用插芯长度（mm）
A0510	5	≥10
A0610	6	≥10
A0710	7	≥10
A0810	8	≥10

B型和H型GCS光导适配器

适配器代码	适用插芯直径（mm）	适用插芯长度（mm）
A0515	5	≥15
A0715	7	≥15
A0815	8	≥15
A1015	10	≥15
A1115	11	≥15

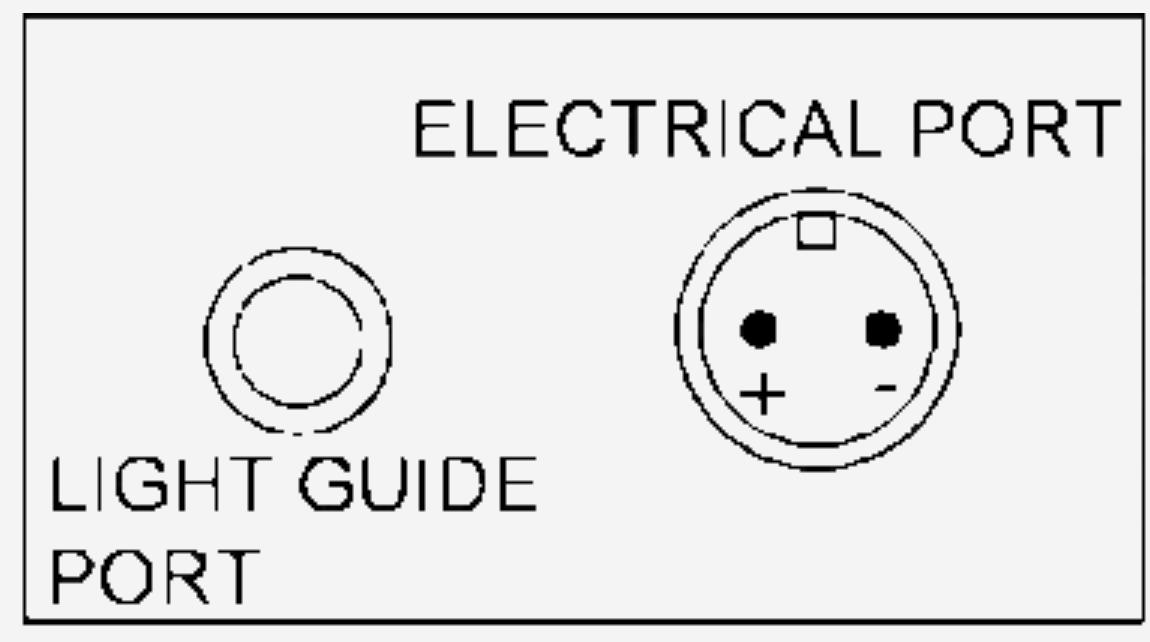

电气引脚布局（A型）

光导准直器

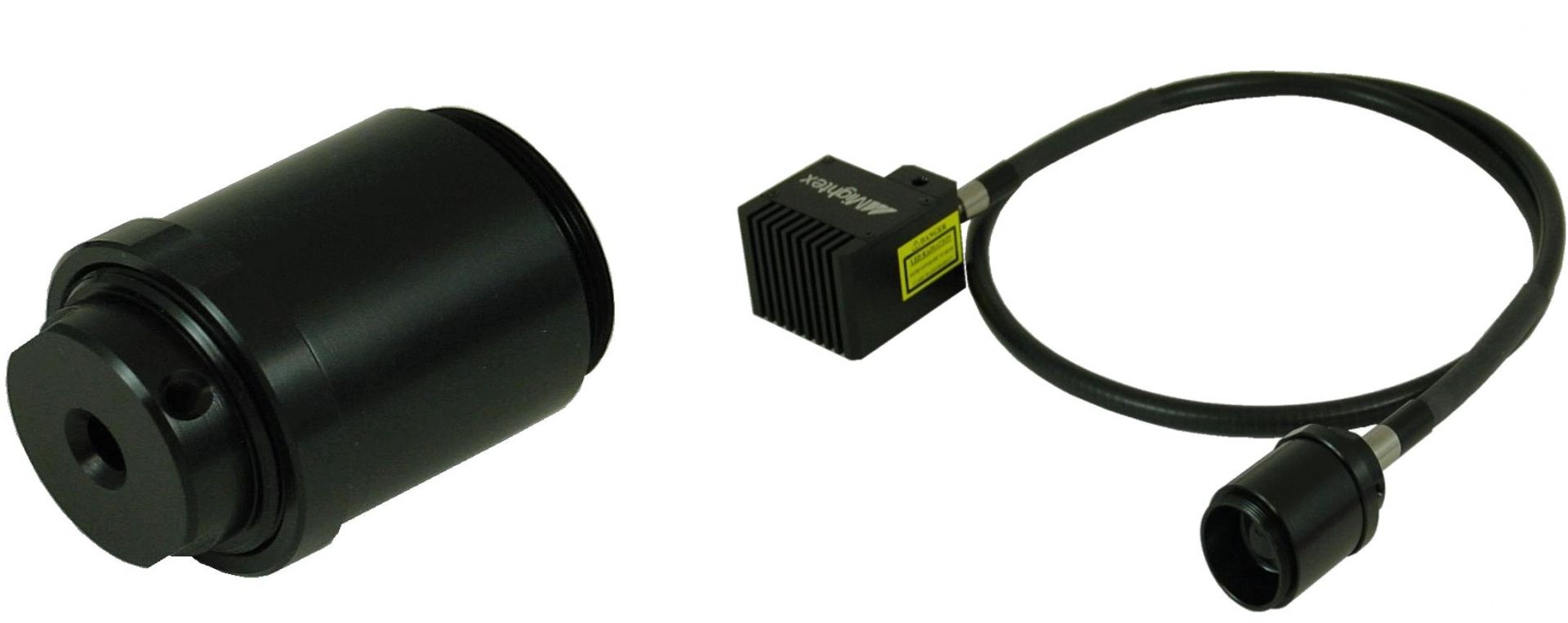

光导准直器（左）配光导及GCS光源的准直器（右）

特点

· 非球面透镜

· 可调焦，带锁紧环

· 兼容多种插芯直径

应用

· 将光耦合入光导

· 将光从光导出射后准直

主要规格

订货号	焦距(mm)	通光孔径(mm)	F#/NA	透镜材料	波长范围（nm）	光导插芯外径(1)
LGC-019-023-05-U	19	23	0.83/0.6	熔融石英	200~2,200	5mm
LGC-019-022-05-V	19	22	0.86/0.5	B270	350~2,000	5mm
LGC-019-022-07-V	19	22	0.86/0.5	B270	350~2,000	7mm

订货号

焦距(mm)

通光

孔径(mm)

F#/NA

透镜材料

波长范围（nm）

光导插芯外径(1)

LGC-019-023-05-U

0.83/0.6

熔融石英

200~2,200

5mm

LGC-019-022-05-V

0.86/0.5

B270

350~2,000

5mm

LGC-019-022-07-V

0.86/0.5

B270

350~2,000

7mm

(1) 插芯长度须至少15mm。

光导耦合LED光源配件

以下配件适用于GCS系列光导耦合LED光源。

(1) ACC-GCS-C05：GCS系列LED电气电缆。

(2) ACC-LLG-HS-03：3mm芯径液体光导散热片。

(3) 液体光导

LLG-03-59-300-0650-1: 液体光导,3mm芯径,0.59NA,300-650nm,1米（插芯直径:5mm）

LLG-03-59-300-0650-2: 液体光导,3mm芯径,0.59NA,300-650nm,2米（插芯直径：5mm）

LLG-03-59-340-0800-1: 液体光导,3mm芯径,0.59NA，340-800nm，1米（插芯直径：5mm）

LLG-03-59-340-0800-2: 液体光导,3mm芯径,0.59NA，340-800nm，2米（插芯直径：5mm）

LLG-03-59-420-2000-1: 液体光导,3mm芯径,0.59NA,420-2000nm，1米（插芯直径：5mm）

LLG-03-59-420-2000-2: 液体光导,3mm芯径,0.59NA,420-2000nm，2米（插芯直径：5mm）

LLG-05-59-340-0800-1: 液体光导,5mm芯径,0.59NA,340-800nm，1米（插芯直径：7mm）

LLG-05-59-420-2000-1: 液体光导,5mm芯径,0.59NA,420-2000nm，1米（插芯直径：7mm）

LLG-05-59-420-2000-2: 液体光导,5mm芯径,0.59NA,420-2000nm，2米（插芯直径：7mm）

(4) 仅适用于A型GCS的光导适配器。每个A型GCS产品标配一个用于5mm直径插芯（A0510）的标准适配器。其他适配器（以及额外的标准适配器）可单独购买，如下：

ACC-GCS-A0510：适配插芯直径5mm、插芯长度≥10mm的光导

ACC-GCS-A0610：适配插芯直径6mm、插芯长度≥10mm的光导

ACC-GCS-A0710：适配插芯直径7mm、插芯长度≥10mm的光导

ACC-GCS-A0810：适配插芯直径8mm、插芯长度≥10mm的光导

(5) 适用于B型GCS的光导适配器

ACC-GCS-A0515：适配插芯直径5mm、插芯长度≥15mm的光导，仅用于B型GCS

ACC-GCS-A0715：适配插芯直径7mm、插芯长度≥15mm的光导，仅用于B型GCS

ACC-GCS-A0815：适配插芯直径8mm、插芯长度≥15mm的光导，仅用于B型GCS

ACC-GCS-A1015：适配插芯直径10mm、插芯长度≥15mm的光导，仅用于B型GCS
