PLS系列均匀光斑LED光源
- PLS系列

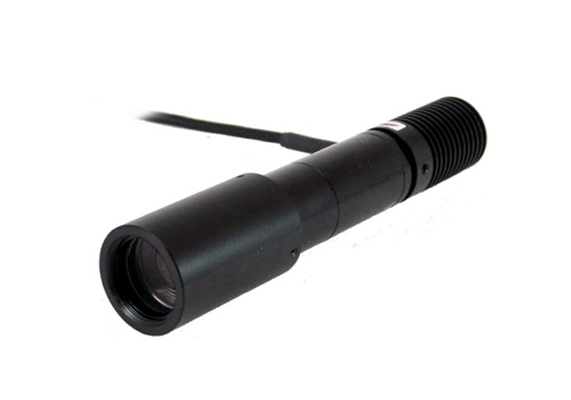

Mightex精密LED聚光灯核心特点及应用领域
Mightex精密LED聚光灯由业界先进的高功率LED发射器与专有高数值孔径多非球面光学系统组合而成。
其输出为高功率、均匀照明光斑，且边缘清晰锐利。
Mightex PLS系列精密LED聚光灯是一款通用型光源，适用于需要均匀、高强度照明的场合。聚光灯前端的投影透镜可滑动并锁定，以在不同工作距离下对光斑图案进行对焦。使用标准投影透镜时，光斑直径与工作距离呈线性关系。
PLS系列均匀光斑LED光源主要特点
· 均匀照明光斑，边缘清晰锐利；
· 高输出功率；
· 多非球面光学元件；
· 丰富的波长选择；
· 可调焦；
· 适用于实验室及OEM应用的多种安装方式；
· 集成散热器
PLS系列均匀光斑LED光源应用领域
· 通用光源；· 机器视觉；
· 生物光子学；
· 半导体设备；
· UV固化
PLS标准系列
PLS高均匀性精密标准系列LED的最小工作距离为100mm，在此距离下可产生直径30mm的光斑。光斑直径随工作距离线性变化。
性能规格
A型 PLS标准系列 | 被动散热
|
型号 |
波长 (nm) |
Iop (mA) |
Vop (V) |
典型输出功率¹ (mW) |
|---|---|---|---|---|
|
PLS-0340-030-02-S |
340 |
500 |
4.3 |
11 |
|
PLS-0365-030-04-S |
365 |
1000 |
3.6 |
250 |
|
PLS-0380-030-03-S |
380 |
1000 |
3.2 |
65 |
|
PLS-0385-030-04-S |
385 |
1000 |
3.6 |
250 |
|
PLS-0390-030-03-S |
390 |
1000 |
3.1 |
140 |
|
PLS-0395-030-03-S |
395 |
1000 |
3.1 |
150 |
|
PLS-0400-030-S |
400 |
350 |
3.5 |
50 |
|
PLS-0400-030-03-S |
400 |
1000 |
3.1 |
150 |
|
PLS-0405-030-03-S |
405 |
1000 |
3 |
180 |
|
PLS-0410-030-03-S |
410 |
1000 |
3 |
175 |
|
PLS-0415-030-03-S |
415 |
1000 |
3 |
120 |
|
PLS-0430-030-02-S |
430 |
500 |
3.8 |
100 |
|
PLS-0455-030-S |
455 |
1000 |
3.9 |
150 |
|
PLS-0470-030-S |
470 |
1000 |
3.9 |
110 |
|
PLS-0471-030-02-S |
471 |
350 |
3 |
75 |
|
PLS-0490-030-01-S |
490 |
350 |
3.5 |
80 |
|
PLS-0505-030-S |
505 |
1000 |
3.9 |
65 |
|
PLS-0530-030-S |
530 |
1000 |
3.9 |
50 |
|
PLS-0560-030-02-S |
560宽带 |
700 |
2.9 |
95 |
|
PLS-0590-030-S |
590 |
1000 |
3.9 |
35 |
|
PLS-0617-030-S |
617 |
1000 |
3.9 |
80 |
|
PLS-0625-030-S |
625 |
1000 |
3.9 |
150 |
|
PLS-0656-030-S |
656 |
1000 |
3.9 |
180 |
|
PLS-0657-030-S |
657 |
350 |
2.4 |
50 |
|
PLS-0680-030-S |
680 |
600 |
2.7 |
20 |
|
PLS-0700-030-01-S |
700 |
500 |
2.1 |
27 |
|
PLS-0720-030-01-S |
720 |
600 |
2.2 |
39 |
|
PLS-0740-030-S |
740 |
1000 |
2.5 |
100 |
|
PLS-0780-030-S |
780 |
800 |
2.5 |
60 |
|
PLS-0810-030-02-S |
810 |
800 |
2.2 |
65 |
|
PLS-0850-030-S |
850 |
1000 |
2.1 |
85 |
|
PLS-0870-030-01-S |
870 |
700 |
1.9 |
60 |
|
PLS-0910-030-02-S |
910 |
1000 |
1.9 |
60 |
|
PLS-0940-030-S |
940 |
700 |
1.5 |
50 |
|
PLS-0980-030-01-S |
980 |
500 |
1.4 |
16 |
|
PLS-3000-030-S |
暖白3000K |
1000 |
2.8 |
70 |
|
PLS-4000-030-S |
暖白4000K |
1000 |
3.9 |
85 |
|
PLS-5500-030-S |
冷白5500K |
1000 |
3.9 |
85 |
|
PLS-6500-030-S |
冰川白6500K |
1000 |
3.6 |
100 |

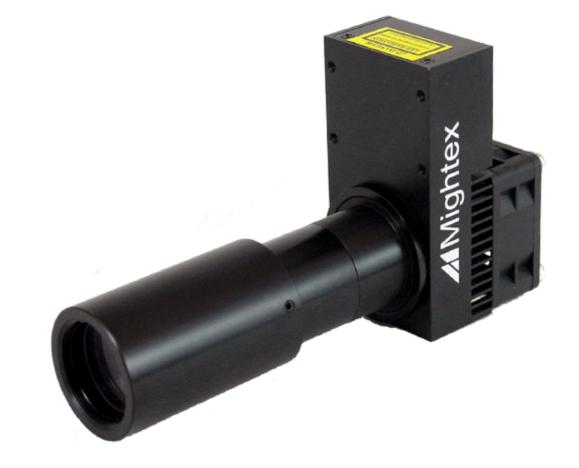

B型 PLS标准系列 | 风冷散热
|
型号 |
波长 (nm) |
Iop (mA) |
Vop (V) |
典型输出功率¹ (mW) |
|
PLS-0365-030-13-S |
365 |
3500 |
3.8 |
720 |
|
PLS-0385-030-07-S |
385 |
500 |
15 |
300 |
|
PLS-0385-030-11-S |
385 |
700 |
15.5 |
375 |
|
PLS-0385-030-13-S |
385 |
3500 |
3.7 |
900 |
|
PLS-0400-030-17-S |
400 |
1000 |
16.6 |
400 |
|
PLS-0470-030-15-S |
470 |
1000 |
15 |
450 |
|
PLS-0505-030-12-S |
505 |
1000 |
12.2 |
185 |
|
PLS-0530-030-15-S |
530 |
1000 |
15 |
200 |
|
PLS-0540-030-14-S |
540宽带 |
3000 |
4.6 |
260 |
|
PLS-0590-030-05-S |
590 |
500 |
9.5 |
130 |
|
PLS-0617-030-10-S |
617 |
1000 |
10.8 |
450 |
|
PLS-0625-030-07-S |
625 |
700 |
9.6 |
315 |
|
PLS-0656-030-07-S |
656 |
700 |
9.6 |
420 |
|
PLS-0740-030-10-S |
740 |
1000 |
9.5 |
300 |
|
PLS-3000-030-12-S |
暖白3000K |
1000 |
12 |
320 |
|
PLS-5500-030-12-S |
冷白5500K |
1000 |
12 |
400 |
|
PLS-6500-030-15-S |
冰川白6500K |
1000 |
15 |
400 |
H型 PLS标准系列 | 超高功率，风冷散热
|
型号 |
波长 (nm) |
Iop (A) |
Vop (V) |
典型输出功率¹ (mW) |
|
PLS-0365-030-48-S |
365 |
12 |
3.9 |
1100 |
|
PLS-0405-030-50-S |
405 |
13 |
3.8 |
1350 |
|
PLS-0470-030-50-S |
470 |
13 |
3.8 |
1850 |
|
PLS-0525-030-60-S |
525 |
13 |
4.6 |
715 |
|
PLS-0560-030-68-S |
560宽带 |
18 |
3.8 |
1800 |
|
PLS-0625-030-38-S |
625 |
13 |
2.9 |
605 |
|
PLS-0730-030-77-S |
730 |
18 |
5.9 |
2100 |
|
PLS-6500-030-33-S |
6500K, 30W |
9 |
3.7 |
1100 |
|
PLS-6500-030-65-S |
6500K, 65W |
18 |
3.7 |
2000 |
PLS近距系列
PLS高均匀性精密近距系列LED的最小工作距离为75mm，在此距离下可产生直径10mm的光斑。该系列LED的最大工作距离为100mm，产生直径17mm的光斑。
性能规格
A型 PLS近距系列 | 被动散热
|
型号 |
波长 (nm) |
Iop (mA) |
Vop (V) |
典型输出功率¹ (mW) |
|---|---|---|---|---|
|
PLS-0340-010-02-C |
340 |
500 |
4.3 |
11 |
|
PLS-0365-010-04-C |
365 |
1000 |
3.6 |
180 |
|
PLS-0380-010-03-C |
380 |
1000 |
3.2 |
65 |
|
PLS-0385-010-04-C |
385 |
1000 |
3.6 |
250 |
|
PLS-0390-010-03-C |
390 |
1000 |
3.1 |
140 |
|
PLS-0395-010-03-C |
395 |
1000 |
3.1 |
150 |
|
PLS-0400-010-03-C |
400 |
1000 |
3.1 |
150 |
|
PLS-0405-010-03-C |
405 |
1000 |
3.1 |
180 |
|
PLS-0410-010-03-C |
410 |
1000 |
3.1 |
175 |
|
PLS-0415-010-03-C |
415 |
1000 |
3.1 |
120 |
|
PLS-0430-010-02-C |
430 |
500 |
3.8 |
100 |
|
PLS-0455-010-C |
455 |
1000 |
3.9 |
150 |
|
PLS-0470-010-C |
470 |
1000 |
3.9 |
110 |
|
PLS-0471-010-02-C |
471 |
350 |
3 |
75 |
|
PLS-0490-010-01-C |
490 |
350 |
3.5 |
80 |
|
PLS-0505-010-C |
505 |
1000 |
3.9 |
65 |
|
PLS-0530-010-C |
530 |
1000 |
3.9 |
50 |
|
PLS-0560-010-02-C |
560宽带 |
700 |
2.9 |
95 |
|
PLS-0590-010-C |
590 |
1000 |
3.9 |
35 |
|
PLS-0617-010-C |
617 |
1000 |
3.9 |
80 |
|
PLS-0625-010-C |
625 |
1000 |
3.9 |
90 |
|
PLS-0656-010-C |
656 |
1000 |
3.9 |
180 |
|
PLS-0657-010-C |
657 |
350 |
2.4 |
50 |
|
PLS-0680-010-02-C |
680 |
600 |
2.7 |
20 |
|
PLS-0700-010-01-C |
700 |
500 |
2.1 |
27 |
|
PLS-0720-010-01-C |
720 |
600 |
2.2 |
39 |
|
PLS-0740-010-03-C |
740 |
1000 |
2.4 |
100 |
|
PLS-0780-010-C |
780 |
800 |
2.5 |
60 |
|
PLS-0810-010-02-C |
810 |
800 |
2.2 |
65 |
|
PLS-0850-010-C |
850 |
1000 |
2.1 |
85 |
|
PLS-0870-010-01-C |
870 |
700 |
1.9 |
60 |
|
PLS-0910-010-02-C |
910 |
1000 |
1.9 |
60 |
|
PLS-0940-010-C |
940 |
700 |
1.5 |
50 |
|
PLS-0980-010-01-C |
980 |
500 |
1.4 |
16 |
|
PLS-3000-010-C |
暖白3000K |
1000 |
2.8 |
70 |
|
PLS-4000-010-C |
暖白4000K |
1000 |
3.9 |
85 |
|
PLS-5500-010-C |
冷白5500K |
1000 |
3.9 |
85 |
|
PLS-6500-010-C |
冰川白6500K |
1000 |
3.6 |
100 |
B型 PLS近距系列 | 风冷散热
|
型号 |
波长 (nm) |
Iop (mA) |
Vop (V) |
典型输出功率¹ (mW) |
|---|---|---|---|---|
|
PLS-0365-010-13-C |
365 |
3500 |
3.8 |
720 |
|
PLS-0385-010-07-C |
385 |
500 |
15 |
300 |
|
PLS-0385-010-11-C |
385 |
700 |
15.5 |
375 |
|
PLS-0385-010-13-C |
385 |
3500 |
3.7 |
900 |
|
PLS-0400-010-17-C |
400 |
1000 |
16.6 |
400 |
|
PLS-0470-010-15-C |
470 |
1000 |
15 |
450 |
|
PLS-0505-010-12-C |
505 |
1000 |
12.2 |
185 |
|
PLS-0530-010-15-C |
530 |
1000 |
15 |
200 |
|
PLS-0540-010-14-C |
540宽带 |
3000 |
4.6 |
260 |
|
PLS-0590-010-05-C |
590 |
500 |
9.5 |
130 |
|
PLS-0617-010-10-C |
617 |
1000 |
10.8 |
200 |
|
PLS-0625-010-07-C |
625 |
700 |
9.6 |
155 |
|
PLS-0656-010-07-C |
656 |
700 |
9.6 |
420 |
|
PLS-0740-010-10-C |
740 |
1000 |
9.5 |
300 |
|
PLS-3000-010-12-C |
暖白3000K |
1000 |
12 |
320 |
|
PLS-5500-010-12-C |
冷白5500K |
1000 |
12 |
400 |
|
PLS-6500-010-15-C |
冰川白6500K |
1000 |
15 |
400 |
型号编制与订购信息
图例：型号格式示例——PLS-0455-030-S，表示波长455nm，在100mm工作距离下光斑直径30mm。

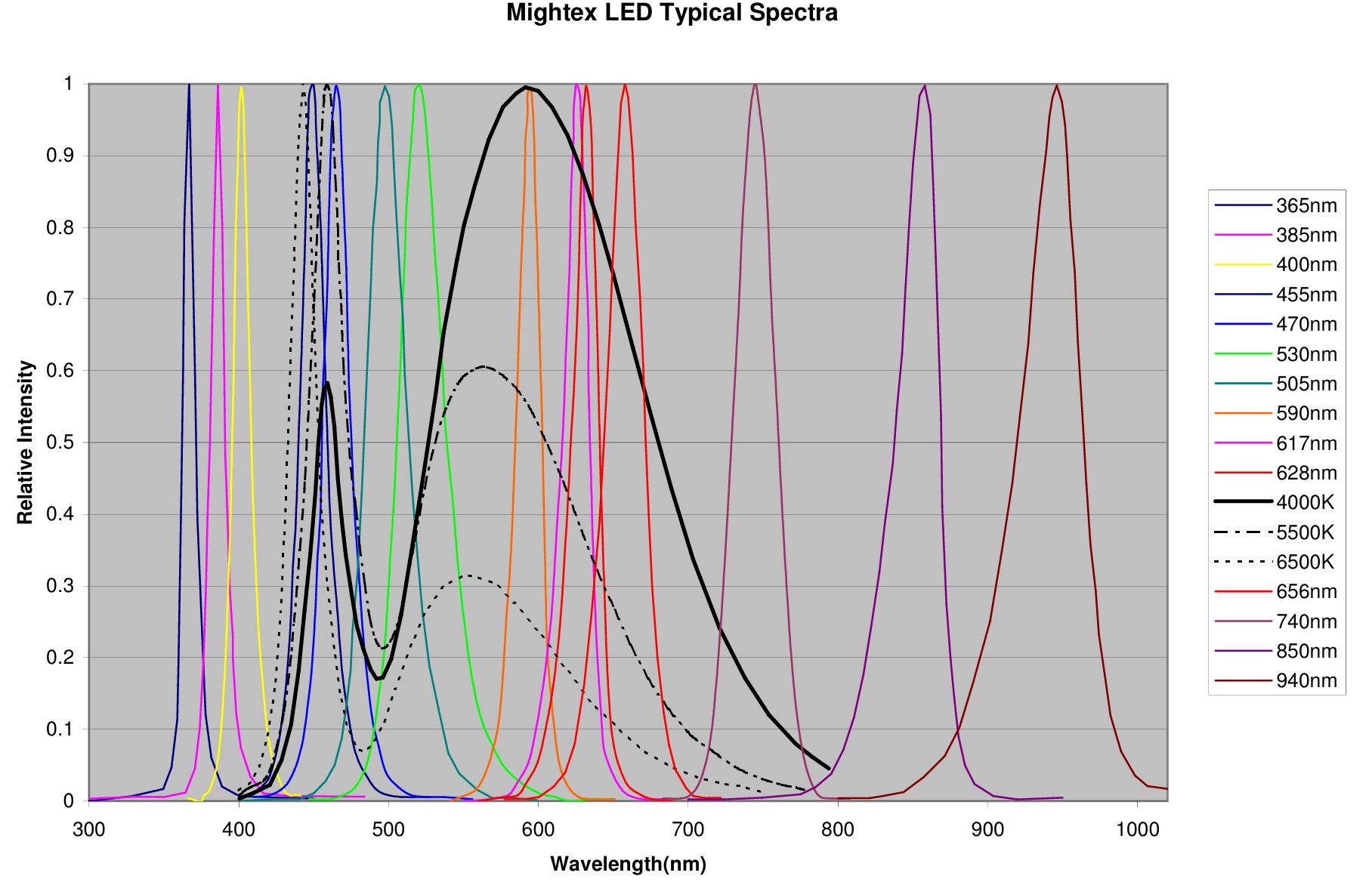

Mightex可选LED的光谱曲线
Mightex 提供广泛的定制解决方案，以满足每个客户的独特需求。作为 Mightex 中国授权代理商，先锋泰坦携手原厂，致力于为广大客户提供高性价比、交付及时的优质解决方案。
