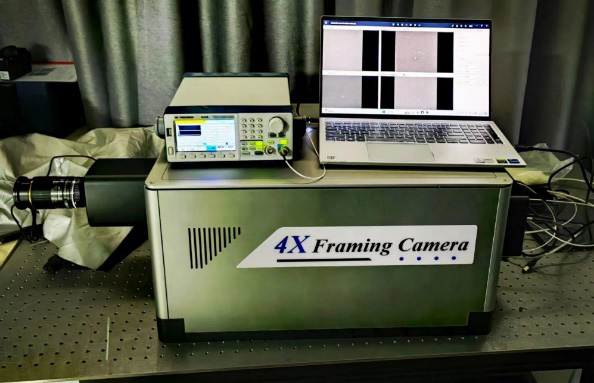

FC系列可见光分幅相机
简 述：

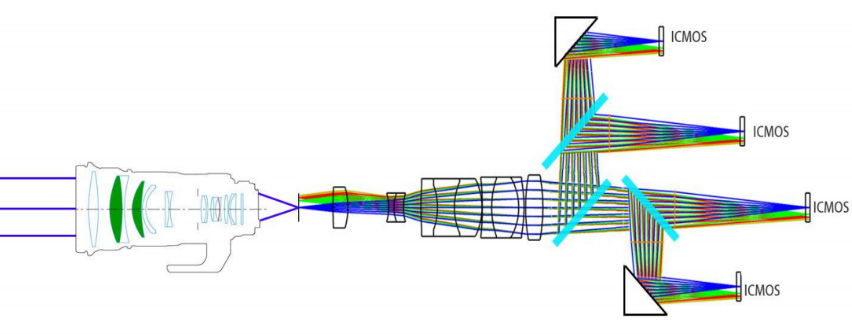

分幅相机是采用分光系统及快光电子技术，整合2台，4台或8台像增强型门控相机于一体，实现高速分幅拍摄的一种超高速相机。主要用于观测高速物理现象（例如 燃烧反应、放电、爆炸等）。对于分幅相机而言，其实现超高速曝光的核心成像器件是像增强型门控相机，依靠分光系统对光信号进行分配 ，传输到各个相机单元上，并且采用快光电子控制技术对多台相机的拍摄时序和曝光时间进行良好的控制与整合，从而实现高速拍摄。一次得到的两幅，四幅或八幅图像间隔*小可以到1ns, 从而达到近乎10亿帧的帧速。
品 牌：
Zolix
产品型号：
- FC系列
可见光分幅相机● 通道数/画幅数/像增强相机数：2、4或8个
● 空间分辨率>30lp/mm
● 光谱响应范围：350-850nm
● 最短门宽：＜3ns
● 门控及延迟调节精度：1ns（更短可选）
● 延时调节范围：0-10s，调节精度≤300ps
● 增强器阴极尺寸：18mm
● 量子效率：≥15%@530nm
● 增强器最大增益：10000
● 增强器耦合方式：光纤面板耦合或镜头耦合可选
● 读出面阵：4096*3072 CMOS
3.4μm*3.4μm像素尺寸
● A/D位：12bit
● 一体化数据采集软件
分幅相机是采用分光系统及快光电子技术，整合2台，4台或8台像增强型门控相机于一体，实现高速分幅拍摄的一种超高速相机。主要用于观测高速物理现象（例如 燃烧反应、放电、爆炸等）。对于分幅相机而言，其实现超高速曝光的核心成像器件是像增强型门控相机，依靠分光系统对光信号进行分配 ，传输到各个相机单元上，并且采用快光电子控制技术对多台相机的拍摄时序和曝光时间进行良好的控制与整合，从而实现高速拍摄。一次得到的两幅，四幅或八幅图像间隔*小可以到1ns, 从而达到近乎10亿帧的帧速。
可见光分幅相机应用领域
● 超短曝光时间分辨成像和光谱测量技术
● 快速的荧光、生物发光和化学发光测量
● 激光诱导等离子体成像和速度测量
● 爆轰过程中的发光现象研究
● 汽车工业用超快速燃烧研究

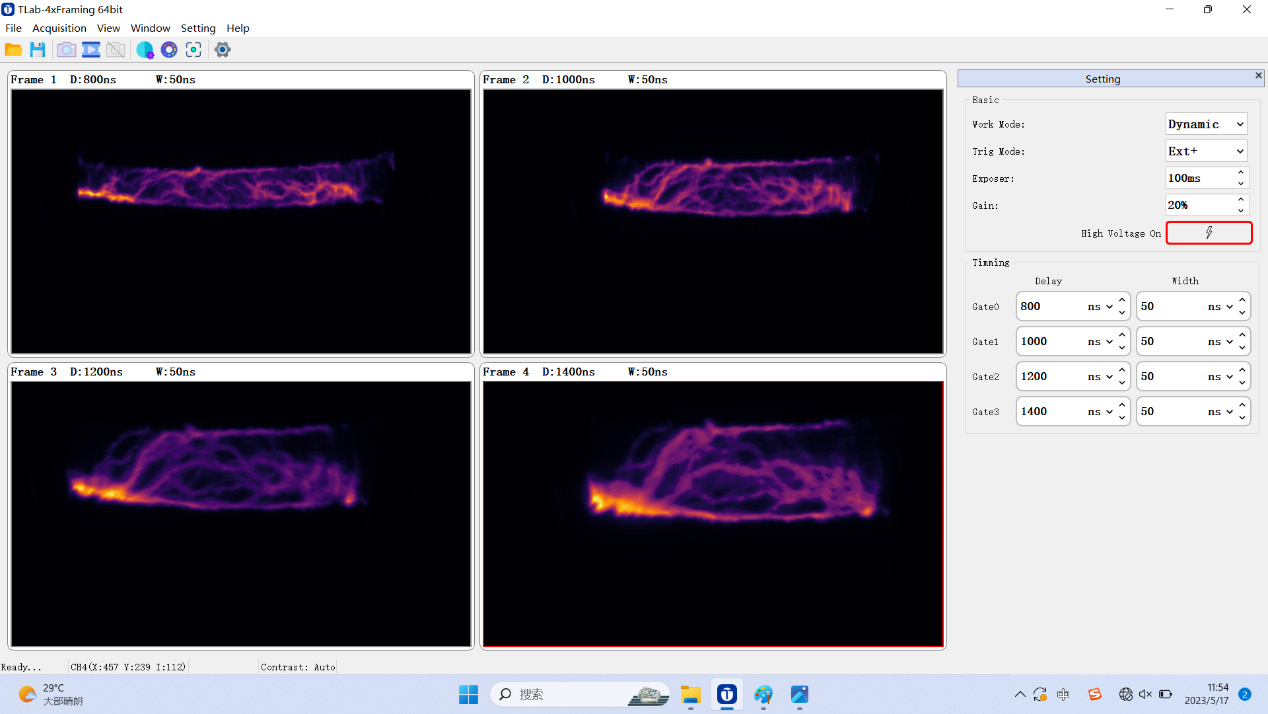

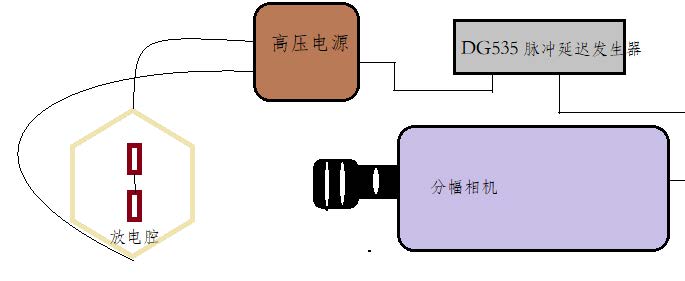

基于四分幅相机的金属丝放电测试: (* 1:2 放大倍率镜头)
延迟800ns-1.4us放电,间隔200ns, 门宽50ns, 清晰可见放电区域逐步膨胀过程。
